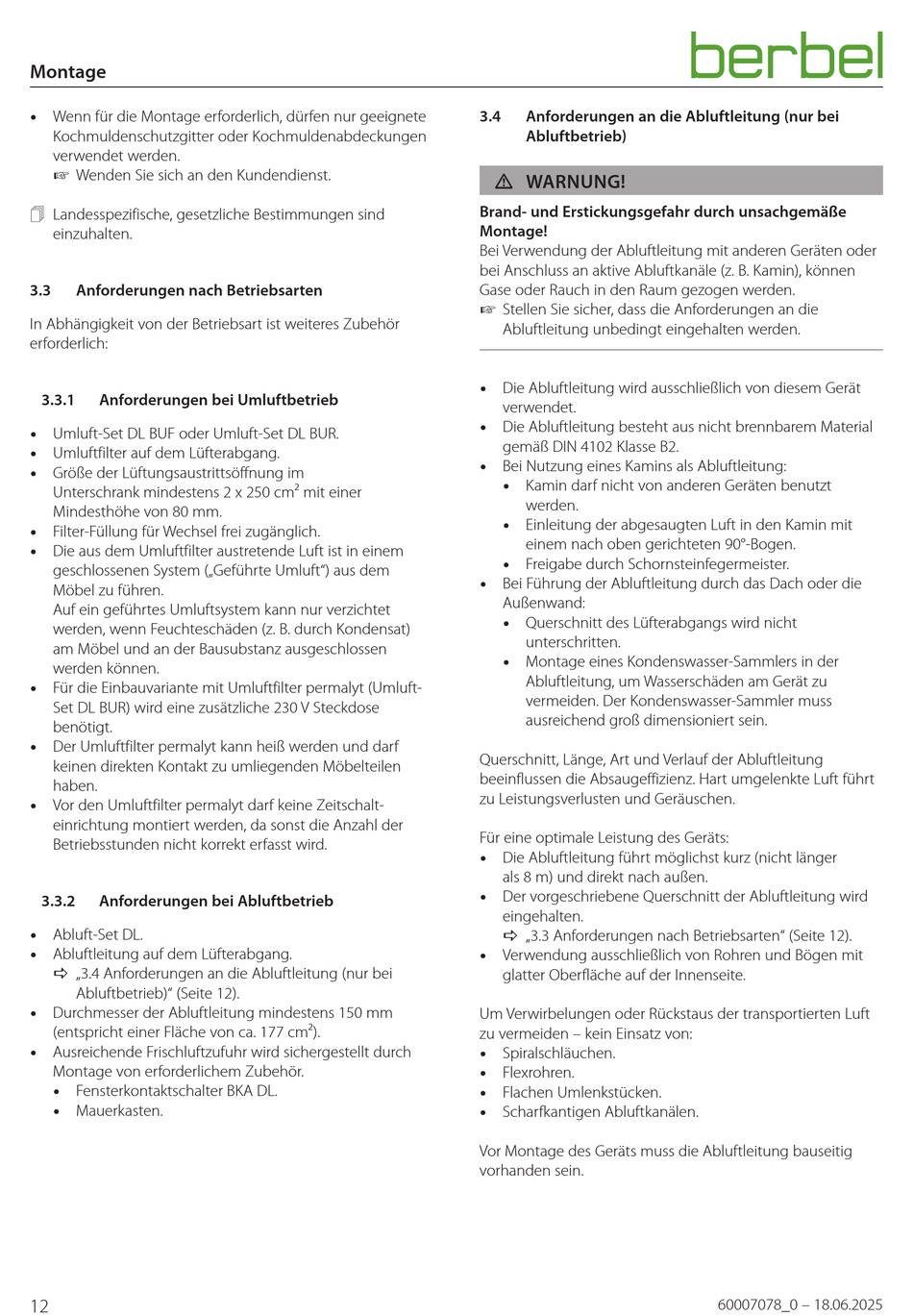

Berbel Downline Performance BKA 83 DLP Gebrauchs- Und Montageanleitung Seite 12

Kochfeldabzug
Vorschau ausblenden Andere Handbücher für Downline Performance BKA 83 DLP:

Werbung

Montage
2 Wenn für die Montage erforderlich, dürfen nur geeignete
Kochmulden schutzgitter oder Kochmulden abdeckungen
verwendet werden.
1 Wenden Sie sich an den Kundendienst.
- Landesspezifische, gesetzliche Bestimmungen sind
einzuhalten.
3.3
Anforderungen nach Betriebsarten
In Abhängigkeit von der Betriebsart ist weiteres Zubehör
erforderlich:
3.3.1
Anforderungen bei Umluftbetrieb
2 Umluft-Set DL BUF oder Umluft-Set DL BUR.
2 Umluftfilter auf dem Lüfterabgang.
2 Größe der Lüftungsaustrittsöffnung im
Unterschrank mindestens 2 x 250 cm² mit einer
Mindesthöhe von 80 mm.
2 Filter-Füllung für Wechsel frei zugänglich.
2 Die aus dem Umluftfilter austretende Luft ist in einem
geschlossenen System („Geführte Umluft") aus dem
Möbel zu führen.
Auf ein geführtes Umluftsystem kann nur verzichtet
werden, wenn Feuchteschäden (z. B. durch Kondensat)
am Möbel und an der Bausubstanz ausgeschlossen
werden können.
2 Für die Einbauvariante mit Umluftfilter permalyt (Umluft-
Set DL BUR) wird eine zusätzliche 230 V Steckdose
benötigt.
2 Der Umluftfilter permalyt kann heiß werden und darf
keinen direkten Kontakt zu umliegenden Möbelteilen
haben.
2 Vor den Umluftfilter permalyt darf keine Zeitschalt-
einrichtung montiert werden, da sonst die Anzahl der
Betriebsstunden nicht korrekt erfasst wird.
3.3.2
Anforderungen bei Abluftbetrieb
2 Abluft-Set DL.
2 Abluftleitung auf dem Lüfterabgang.
, „3.4 Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)" (Seite 12).
2 Durchmesser der Abluftleitung mindestens 150 mm
(entspricht einer Fläche von ca. 177 cm²).
2 Ausreichende Frischluftzufuhr wird sichergestellt durch
Montage von erforderlichem Zubehör.
2 Fensterkontaktschalter BKA DL.
2 Mauerkasten.
12
3.4
Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)
. WARNUNG!
Brand- und Erstickungsgefahr durch unsachgemäße
Montage!
Bei Verwendung der Abluftleitung mit anderen Geräten oder
bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können
Gase oder Rauch in den Raum gezogen werden.
1 Stellen Sie sicher, dass die Anforderungen an die
Abluftleitung unbedingt eingehalten werden.
2 Die Abluftleitung wird ausschließlich von diesem Gerät
verwendet.
2 Die Abluftleitung besteht aus nicht brennbarem Material
gemäß DIN 4102 Klasse B2.
2 Bei Nutzung eines Kamins als Abluftleitung:
2 Kamin darf nicht von anderen Geräten benutzt
werden.
2 Einleitung der abgesaugten Luft in den Kamin mit
einem nach oben gerichteten 90°-Bogen.
2 Freigabe durch Schornsteinfegermeister.
2 Bei Führung der Abluftleitung durch das Dach oder die
Außenwand:
2 Querschnitt des Lüfterabgangs wird nicht
unterschritten.
2 Montage eines Kondenswasser-Sammlers in der
Abluftleitung, um Wasserschäden am Gerät zu
vermeiden. Der Kondenswasser-Sammler muss
ausreichend groß dimensioniert sein.
Querschnitt, Länge, Art und Verlauf der Abluftleitung
beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt
zu Leistungsverlusten und Geräuschen.
Für eine optimale Leistung des Geräts:
2 Die Abluftleitung führt möglichst kurz (nicht länger
als 8 m) und direkt nach außen.
2 Der vorgeschriebene Querschnitt der Abluftleitung wird
eingehalten.
, „3.3 Anforderungen nach Betriebsarten" (Seite 12).
2 Verwendung ausschließlich von Rohren und Bögen mit
glatter Oberfläche auf der Innenseite.
Um Verwirbelungen oder Rückstaus der transportierten Luft
zu vermeiden – kein Einsatz von:
2 Spiralschläuchen.
2 Flexrohren.
2 Flachen Umlenkstücken.
2 Scharfkantigen Abluftkanälen.
Vor Montage des Geräts muss die Abluftleitung bauseitig
vorhanden sein.
60007078_0 – 18.06.2025
