Zodiac HEAT LINE 20 Montage- Und Gebrauchsanleitung Seite 10

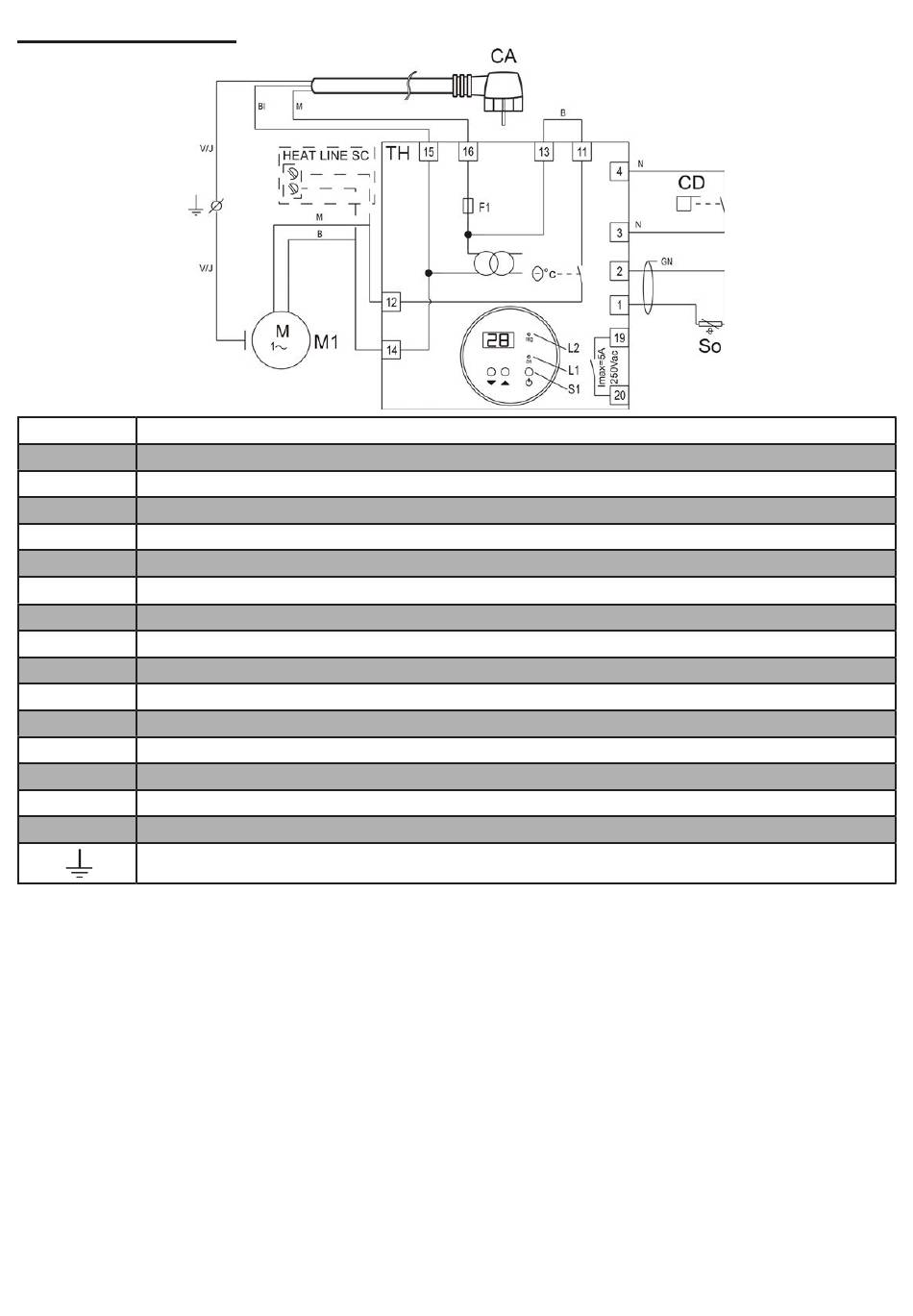

Elektrisches Schema
CA Netzkabel: 2P+T 10/16A 3G1
TH Temperatursteuerung mit Digitalanzeige
M1 Motor der Heizungsumwälzpumpe
F1 Schutzsicherung 3,15 A-T
CD Paddelschalter
So Thermostatsonde des Beckenwassers (PTC)
GN graue Ummantelung
L1 LED „on" (Betriebsanzeige)
L2 LED „reg" (Heizanzeige: dauerhaft leuchtend = Heizen, blinkend = Wartestellung)
S1 Taste „Ein/Aus"
19-20 Potentialfreier Steuerkontakt „Arbeitskontakt"
V-J grün-gelb
Bl blau
M braun
B weiß
N schwarz
Erde
1 H0360800.C - DE - 2015-11
