ATOMSTACK R3 Bedienungsanleitung Seite 59

Shenzhen AtomStack Technologies Co., Ltd.

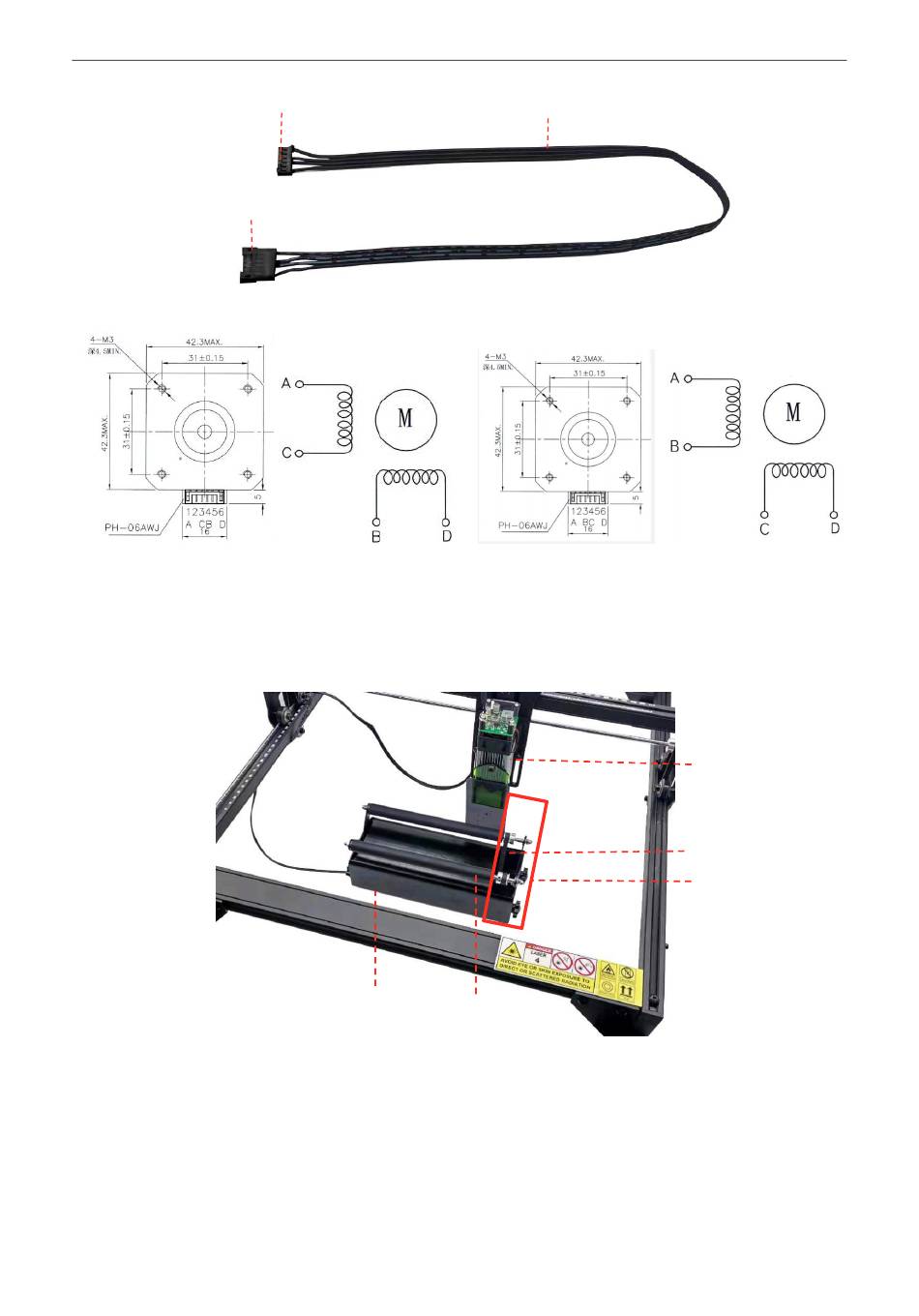

Tappo per rullo Cavo spina nero a 4 PIN
Spina per motore
Cavo della spina nero 4.14
4.15 Ordine di collegamento del filo della spina bianca 4.16 Ordine di collegamento del filo della spina nera
3. La cinghia sincronizzata deve essere posizionata fuori dall'area di lavorazione, assicurarsi che
non venga distrutta dal laser durante l'operazione.
Laser Head
Synchronized belt
Out of processing area
R3 Rotary Roller
Roller
4.17 Rullo rotante e cinghia sincrona
