Inhaltszusammenfassung für ATOMSTACK R3
- Seite 1 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com ATOMSTACK R3 Rotary Roller User Manual...
-
Seite 2: Inhaltsverzeichnis
2. Cable explanation of of R3 Rotary Roller and Laser engraver 3. Definition of working scope for the synchronized belt 4. Definition for X axis of R3 Rotary Roller and Laser engraver 5. Gear Definition of R3 Rotary Roller 6. Precautions... -
Seite 3: Security Statement
1. Security of Laser AtomStack R3 Rotary Roller part with Laser engraver is Level 4 Laser product. The power of laser head is high, it may cause injury of the eye and skin burning. -
Seite 4: Security Of Material
3. Not recommended material：Metal，gem，transparent material，reflected material. 4. Security of Operation 1. R3 Rotary Roller only operating on the horizontal flat, and make sure the Rotary Roller must be fixed firmly, preclude fire when dropping or moving during the operation. 2. It is forbidden to aim at people, animal or any flammable material, no matter under... -
Seite 5: Disclaimer And Warning
Atomstack product is not toy, not suitable for the people who is younger than 15. Make sure DO NOT allow the children to tough any Atomstack product, be careful of children when you operate our product accompany with children. Be careful when adjusting the product gear, Atomstack will not take the responsibility due to the any harm cause by any incompatible our instruction behavior. -

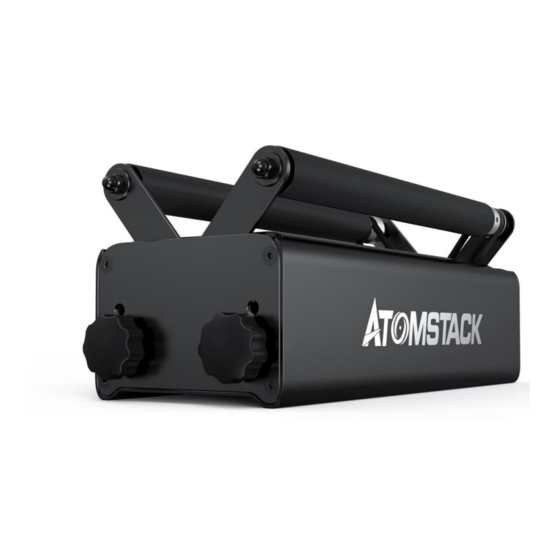

Seite 6: Atomstack R3 Rotary Roller Introduction
There are positioning holes on the side cover for setting to make sure the rollers will keep the same horizontal level under the adjustment. The motor of our R3 rotary roller is build-in, will not scald people even the motor is getting hot after some processing. Integrated rubber roller, the hardness is 70A. -
Seite 7: Install Laergrbl
3. AtomStack R3 Rotary roller installation and using AtomStack R3 roller coordinate with either X axis or Y axis of the engraver to make the processing, and compatible with engraver of Neje, Atomstack and Ortur. No need to adjust the pulse, directly process after link. -
Seite 8: Install Lightburn
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com *B.Click the Grbl, and select the Grbl Configuration Grbll Grbl Configuration 4.3 Grbl Configuration *C. Find the$100(X-axis travel resolution), $101(Y-axis travel resolution)，and set the Value according to your device，（ you can first engrave a small square with 30*30mm to confirm the pulse value. - Seite 9 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com 3. LightBurn procedure of the pulse adjustment *A. Start up LightBurn，connect the engraver and the computer which already installs the LightBurn. When there is portal information show up from the devices means connection is successful.
- Seite 10 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com *C.Click to Outputs Setup to find the hidden parameter Outputs setup 4.8 Outputs Setup parameter *D. Find the$100(X-axis travel resolution), $101(Y-axis travel resolution) ， and set the Value according to your device，（ you can first engrave a small square with 30*30mm to confirm the pulse value.
- Seite 11 4.10 R3 Rotary Roller and Heighten Accessory 4.12 Heighten Accessory Atomstack set up two connection wire for the R3 rotary roller and engraver( black plug and white plug ), pay attention that the wire order of them is different，need to be careful for the connectivity.
- Seite 12 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Connection socket Plug for motor 4PIN white plug wire 4.13 Connection plug on rotary roller 4.14 White plug wire Plug for roller Plug for roller 4PIN black plug wire Plug for motor 4.15 black plug wire 3.
- Seite 13 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com The roller of R3 Rotary need to keep parallel with the X axis of engraver ， and the rotary roller must be at the same horizontal surface with the desk, can not have any object under the roller.
- Seite 14 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com 5. There is 8 Steps for our R3 Rotary Roller, it can adjust to match different size object for engraving via different gear. Roller Roller R3 Rotary roller can adjust for different size object plum blossom handle 4.22 Steps setting of roller...
-
Seite 15: Precautions
Meanwhile, it may also distroy the profile. 4. Our R3 should keep away from the chemicals, must be cleaned in time if contact with any chemicals. 5. It is not allowed for splash water get into the roller, otherwise will damage the motor to cause failure. -
Seite 16: Customer Service
Search us: For detailed warranty policy,please visit our official website at: www.atomstack3d.com For Laser Engraver technical support and service, please email: support@atomstack3d.com Manufacturer: Shenzhen AtomStack Technologies Co., Ltd. Address: AB301,New Chabridge Industrial Park,No.3,Baolong 6th Rd.,Longgang Dist,Shenzhen,Guangdong,CHINA 518116... - Seite 17 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com ATOMSTACK R3 Bedienungsanleitung für Drehwalzen...
- Seite 18 1. Definition für Raiser von R3 Rotary Roller und Lasergravierer 2. Kabel Erklärung von R3 Rotary Roller und Lasergravierer 3. Definition des Arbeitsumfangs für den Synchronriemen 4. Definition für die X-Achse von R3 Rotary Roller und Lasergravierer 5. Zahnraddefinition der R3-Rotationsrolle 6. Vorsichtsmaßnahmen...
-
Seite 19: Sicherheitserklärung
1.Sicherheitserklärung Bevor Sie unseren R3 Rotary Roller in Betrieb nehmen, lesen Sie bitte unsere Anleitung sorgfältig durch. Sie zeigt alle besonderen Situationen auf, einschließlich einiger Warnungen vor dem unsicheren Verhalten, das zum Verlust von Eigentum führen kann, sogar schädlich für Ihre persönliche Sicherheit. - Seite 20 3. Nicht empfohlenes Material: Metall, Edelstein, transparentes Material, reflektierendes Material. 4. Betriebssicherheit 1. Der R3 Rotary Roller funktioniert nur in der horizontalen Ebene. Bitte stellen Sie sicher, dass der Rotary Roller sicher befestigt ist, um Feuer zu vermeiden, wenn er fallen oder während des Betriebs bewegt wird.
- Seite 21 1.Disclaimer and warning Das Atomstack-Produkt ist kein Spielzeug und nicht für Personen unter 15 Jahren geeignet. Stellen Sie sicher, dass die Kinder ein NASUM-Produkt nicht belasten, seien Sie vorsichtig, wenn Sie unser Produkt mit Kindern verwenden. Seien Sie beim Einstellen der Produktausrüstung vorsichtig, NASUM haftet nicht für Schäden, die durch unvereinbares Verhalten unserer...
-
Seite 22: Atomstack R3 Rotary Roller Kurze Einführung
Design, das einige andere ähnliche Produkte nicht haben. An der Seitenabdeckung befinden sich Positionierungslöcher zur Einstellung, um sicherzustellen, dass die Rollen unter der Einstellung dieselbe horizontale Ebene beibehalten. Der Motor unserer R3- Rotationswalze ist eingebaut, verbrüht sich nicht, auch wenn der Motor nach einiger Bearbeitung heiß... -
Seite 23: Verwendung
3. AtomStack Rotary Roller Installation und Verwendung AtomStack R3 Rollkoordinaten entweder mit der X-Achse oder der Y-Achse des Gravierers, um die Verarbeitung zu ermöglichen und kompatibel mit Neje-, AtomStack- und Ortur- Gravierern. Keine Notwendigkeit, die Herzfrequenz direkt nach dem Verknüpfungsprozess anzupassen. -
Seite 24: Lasergrbl Mit Dem Lasergravierer Verbinden
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Verbinden/Trennen Baudrate115200 Com Hafen Blitzzeichen 4.2 LaserGRBL mit dem Lasergravierer verbinden *B.Klicken Sie auf Grbl und wählen Sie die Grbl-Konfiguration Grbll Grbl Configuration 4.3 Grbl-Konfiguration *C. Finden Sie die $ 100 (X-Achsen-Pfadauflösung), $ 101 (Y-Achsen-Pfadauflösung) (und stellen Sie den Wert entsprechend Ihrem Gerät ein). -
Seite 25: Wählen Sie Die Installation
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com https://lightburnsoftware.com/pages/trial-version-try-before-you-buy 2 LightBurn installieren Klicken Sie hier, um die Software zu installieren (LightBurn muss aufgeladen werden, Sie können für die bessere Erfahrung das Original bezahlen, hier zeigen wir die Testversion zur Installation) und klicken Sie auf Weiter für den nächsten Schritt. -
Seite 26: Maschineneinstellposition
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Bearbeit Machine settings 4.7 Maschineneinstellposition *C.Klicken Sie auf Outputs Setup, um den versteckten Parameter zu finden Outputs setup 4.8 Ausgänge Setup-Parameter *D. Finden Sie die $ 100 (X-Achsen-Pfadauflösung), $ 101 (Y-Achsen-Pfadauflösung) (und stellen Sie den Wert entsprechend Ihrem Gerät ein). Sie können zuerst ein kleines Quadrat von... - Seite 27 Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Überprüfung, ob der Fehler innerhalb von 1 mm liegt, nachdem die Testgravur abgeschlossen ist. Wenn bestätigt, ist dies der richtige Impulswert ） Klicken Sie auf Schreiben und schließen Sie, um die Konfiguration abzuschließen. X Steps per mm($100)
-
Seite 28: Anschlussreihenfolge Des Weißen Steckerkabels
Stecker und weißer Stecker) eingerichtet, achten Sie auf eine unterschiedliche Reihenfolge der Kabel (achten Sie auf die Anschlussmöglichkeiten). 2.1 Der 4 PIN weiße Stecker ist für die Verbindung mit Nasum, AtomStack Graveur. 2.2 Das 4 PIN schwarze Steckerkabel ist für die Verbindung mit Neje, Ortur Graveur. -
Seite 29: Anschlussstecker An Drehwalze
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Anschlussbuchse 4 PIN weißes Steckerkabel Stecker für Motor 4.13 Anschlussstecker an Drehwalze 4.14 Weißes Steckerkabel Stecker für Walze Stecker für Walze 4 PIN schwarzes Steckerkabel Stecker für Motor 4.15 schwarzes Steckerkabel 3. Der Zahnriemen muss außerhalb des Bearbeitungsbereichs platziert werden, achten Sie darauf, dass er während des Betriebs nicht durch den Laser zerstört wird. -
Seite 30: Rechte Seite Der Walze
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com Die rotierende Platte R3 muss parallel zur X-Achse der Gravur bleiben und die rotierende Platte muss sich auf derselben horizontalen Oberfläche wie der Schreibtisch befinden, ohne dass sich Gegenstände unter der Platte befinden. Fokusplank... -
Seite 31: Stufeneinstellung Der Walze
Shenzhen AtomStack Technologies Co., Ltd. support@atomstack3d.com 5. Es gibt 8 Schritte für unseren R3 Rotary Roller, er kann an verschiedene Objektgrößen zum Gravieren mit verschiedenen Zahnrädern angepasst werden. R3 Rotary Roller kann sich an Rolle Rolle Objekte unterschiedlicher Größe anpassen Pflaumenblütengriff... -
Seite 32: Vorsichtsmaßnahmen
