ATOMSTACK A20 PRO 1064 Benutzerhandbuch
Verwandte Anleitungen für ATOMSTACK A20 PRO 1064
Inhaltszusammenfassung für ATOMSTACK A20 PRO 1064

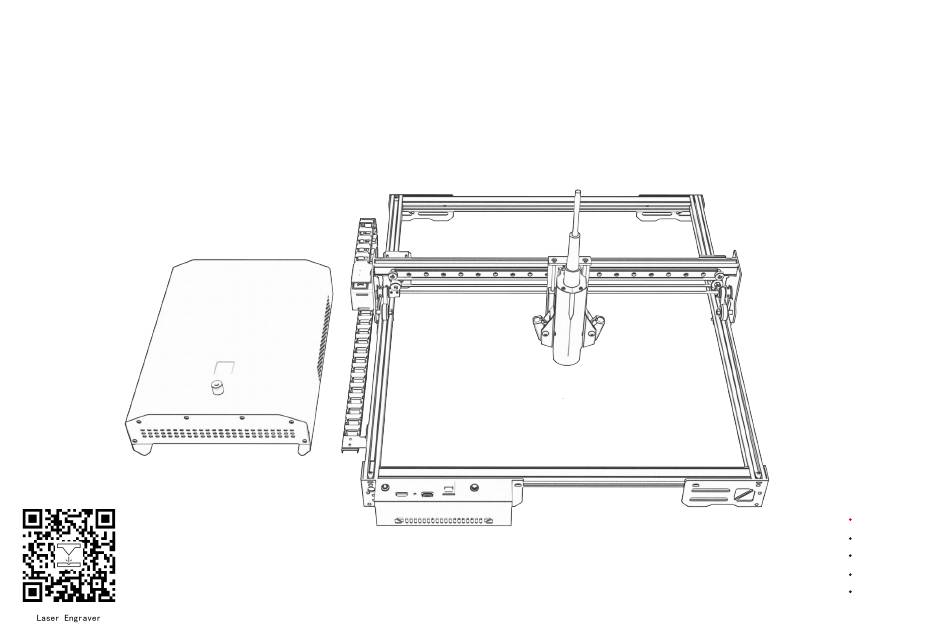

- Seite 26 ATOMSTACK A20 PRO 1064 Laser Engraver Benutzerhandbuch F03-0239-0AA1 Version:B English Deutsche F rançais I taliano Español Hinweis: Die Bilder dienen nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Produkt. Für weitere Informationen scannen Sie bitte den QR-Code.
-
Seite 27: Sicherheitshinweis Und Warnung
Sicherheitshinweis und Warnung Bevor Sie den Lasergravierer der Atomstack in Betrieb nehmen, lesen Sie bitte das Handbuch sorgfältig durch und befolgen Sie die Anweisungen für Montage und Betrieb. Wenn dieses Handbuch Ihr Problem nicht effektiv löst, wenden Sie sich bitte an unser Support-Team. - Seite 28 4. Der Laser selbst hat eine Schutzabdeckung, Die Schutzhülle wird durch magnetisch gelagert befestigt. Wenn der Laser auf dem Lasergravierer installiert ist, sollte die Schutzabdeckung auf zuverlässige Verriegelung überprüft werden und kann im erregten Zustand nicht entfernt werden. 5. Das Gehäuse des Lasergravierers sollte eine Verriegelungsfunktion haben. Wenn das Gehäuse geöffnet oder entfernt wird, kann der Laser automatisch ausgeschaltet werden.
-
Seite 29: Erklärung Zur Benutzersicherheit
Erklärung zur Benutzersicherheit Laser können menschliche Augen und Haut schädigen. Setzen Sie Ihre Augen oder Haut nicht direkt dem Laser aus. Das Laserpro- dukt verfügt über eine optische Linse und sendet einen geraden Laserstrahl aus. Das vom Produkt emittierte Licht, ob direkt oder reflektiert, ist äußerst schädlich, da es sich über große Entfernungen ausbreiten kann und gleichzeitig eine hohe Lichtdichte beibehält. -
Seite 30: Sicherheit Bei Der Verwendung
2.4 Sicherheit bei der Verwendung Graviermaschine darf nur in horizontaler Position verwendet werden und muss fest befestigt werden, um Brände durch versehentli- ches Bewegen oder Herunterfallen von der Werkbank während des Arbeitsvorgangs zu vermeiden. Es ist verboten, den Laser auf Menschen, Tiere oder brennbare Gegenstände zu richten, unabhängig davon, ob sie in funktionsfähigem Zustand sind oder nicht. -
Seite 31: Haftungsausschluss Und Warnung
Richtlinien oder Richtlinien, die AtomStack festlegen kann, zu. Sie verstehen und erklären sich damit einverstan- den, dass AtomStack möglicherweise nicht in der Lage ist, Ihnen die Ursache des Schadens oder Unfalls mitzuteilen und Ihnen den Kundendienst von AtomStack zur Verfügung zu stellen, es sei denn, Sie stellen die Original-Gravur- oder Schneidedateien, die verwendeten Konfigurationsparameter der Gravursoftware, Betriebssysteminformationen, ein Video des Gravur- oder Schneideprozesses und die Betriebsschritte vor dem Auftreten eines Problems oder Ausfalls zur Verfügung. - Seite 32 Liste Transferwelle Φ5mm Stromkabel 1 Netzteil Rahmen X-Achse Stromkabel 2 Schaltkasten ATOMSTACK A20 PRO 1064 Laser Engraver Benutzerhandbuch F03-0232-0AA1 Version:A English Deutsche F rançais I taliano Español Hinweis: Die Bilder dienen nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Produkt.
- Seite 33 Schritt 1 M5*25 M5*25 M5*25 M5*25...
- Seite 34 Schritt 2 M5*8 M5*8 M5*14 M5*14 M5*8 M5*14 Schritt 3 M5*8 M5*14...
- Seite 35 Schritt 4 M3*6 M3*6 Schritt 5 Hinweis: Schieben Sie vor der Montage der X-Achse die Halterungen am linken und rechten Ende nach vorne nach oben...
- Seite 36 M3*8 M3*8 M5*14 M5*14 Schritt 6 Φ5mm...
- Seite 37 Tighten the screws Tighten the screws Tipp: Wie bestimme ich die Dichtheit der Exzentermutter ? Wenn die Halterung befestigt ist, heben Sie ein Ende der Maschine in einem 45-Grad-Winkel zur horizontalen Ebene an und lösen Sie dann die Halterung für die X- oder Y-Achse aus einer hohen Position. Wenn die Halterung mit konstanter Geschwindigkeit zum Ende gleiten kann, ist die Dichtheit angemessen.
- Seite 38 Schritt 7...
-
Seite 39: Schritt 8 Anschließen Von Kabeln
Schritt 8 Anschließen von Kabeln Control line Laser-Signalkabel Typ-C-Datenkabel... -
Seite 40: Schritt 9 Testprozess - Einschalten
Schritt 9 Testprozess - Einschalten 1. Schalten Sie den Netzschalter der Maschine ein Schalten Sie zuerst den Netzschalter der Maschine ein und schalten Sie dann den Schalter der Faserlaser-Steuerbox ein, um nach dem Einschalten eine probabilistische Lichtemission von etwa 2 Sekunden zu vermeiden. 2. -
Seite 41: Schritt 10 Testprozess - Verwendung Auf Dem Pc
3. Laser-Frequenzanpassung Die Frequenz der Steuerbox kann von 30 kHz bis 60 kHz eingestellt werden. Die Anpassungen entnehmen Sie bitte der Parametertabelle.(S. 44-47) Schritt 10 Testprozess - Verwendung auf dem PC 1) Wenn Sie Lightburn für die Online- oder Offline-Gravur von Bildern und die Musterfüllung verwenden, wird empfohlen, das Overscanning zu aktivieren, um bessere Gravurergebnisse zu erzielen. - Seite 42 2) In der Bedienungsanleitung des Geräts finden Sie Anweisungen zur Verwendung von Lightburn. Der einzige Unterschied liegt in der Rahmung. Wählen Sie für das Framing in Lightburn "Verschieben" > "Power" und setzen Sie es auf 0. Sie können den Fram- ing-Prozess durch die rote Lichtanzeige überwachen.
-
Seite 43: Schritt 11 Testprozess - Offline-Nutzung Der A20 Pro 1064-Maschine
Schritt 11 Testprozess - Offline-Nutzung der A20 PRO 1064-Maschine 1) Wenn Sie einen blauen Laser offline mit Lightburn verwenden, klicken Sie auf "Bearbeiten" und wählen Sie "Maschinenein- stellungen". Ändern Sie den PWM-Mindestwert ($35) von 0 auf 1. Beachten Sie, dass $35 von MR20 auf 0 und der von blauem Laser auf 1 gesetzt werden sollte. - Seite 44 Schritt 12 FAQ 1) Wenn der Gravur- oder Schneideeffekt nicht zufriedenstellend ist: a) Prüfen Sie, ob sich der Laser in der Fokusposition befindet. b) Überprüfen Sie die Sauberkeit des Objektivs. 2) Wenn eine Fehlfunktion der Rotlichtanzeige vorliegt und es unbequem ist, die Brennweite durch überlappende rote Lichter zu überprüfen, können Sie die Brennweite durch die Fixfokusmethode einstellen (Abstand von der Laserendfläche zum Messobjekt: 84mm).
- Seite 45 Mirror Stainless Anmerkung: 6000 Threshold Steel Remark： 1. Unsere Parameterliste gilt nur für die am häufigsten verwendeten Materialien. Kunden müssen möglicherweise andere ungewöhn- 1.Our parameter list is only for the most widely used materials. Customers may need to try other uncommon materials liche Materialien selbst ausprobieren, oder sie können sich an uns wenden, um einen Test zu beantragen.
- Seite 46 Coated alumina 7000 Threshold Brushed Stainless Gebürsteter Nein Schwelle 5000 Threshold Steel Edelstahl Mirror Stainless Remark： Schwelle Nein 6000 Threshold Spiegel Steel 1.Our parameter list is only for the most widely used materials. Customers may need to try other uncommon materials Edelstahl by themselves, or they can contact us to apply for testing.
- Seite 47 Rubber 1000 Aluminum business card Gravieren Engraving Material Material Speed Frequency Needs to be Speed Stainless steel Max- Frequenz Muss ein schwa- Muss ein schwarzes Quality Max-Power Image Mode Case illustration 0.15 Qualität Bild-Modus （mm/m） sheet （mm/m） Leistung （KHz） (KHz) rzes Ende haben blackened Ende haben...
- Seite 48 Ceramic tile 5000 Threshold Cutting Parameter for Common Material Schnittparameter für gängiges Material Schneiden Cutting Material Thickness Speed Frequency Number of Needs to be Material Dicke Speed Max- Frequenz Anzahl der Muss ein schwa- Muss ein schwarzes Max-Power Case illustration (mm) （mm/m）...
-
Seite 49: Kundendienst
Kundendienst: Detaillierte Garantiebestimmungen finden Sie auf unserer offiziellen Website: www.atomstack.com Für technischen Support und Service senden Sie bitte eine E-Mail an support@atomstack.com Hersteller: Lieferant:Shenzhen AtomStack Technologies Co.,Ltd Adresse: 17. Etage, Gebäude 3A, Phase II, Intelligent Park, Nr. 76, Baohe Avenue,...
