2. Zastosowanie
Prysznicowo-toaletowy wózek transportowy jest sprzętem pomocniczym dla
osób mających problemy z samodzielnym poruszaniem się oraz dla osób z
dysfunkcjami i ograniczeniami ruchowymi. Przeznaczony do korzystania
wewnątrz pomieszczeń. Może być obsługiwany tylko przy pomocy osoby
towarzyszącej. Wózek pełni funkcję prysznicową, transportową i toaletową dzięki
wyposażeniu w pojemnik sanitarny pod siedziskiem i cztery obrotowe koła. Ma
na celu ułatwienie czynności higienicznych i fizjologicznych użytkownika.
Szczególnie zalecany dla osób mających problemy z poruszaniem się wywołane
przez: paraliż, nadwagę, zwyrodnienia lub deformację kończyn, zwyrodnienia czy
uszkodzenia stawów, uszkodzenie kończyn lub ich amputacje, choroby serca i
naczyń, zaburzenia krążenia.
3. Montaż i użytkowanie

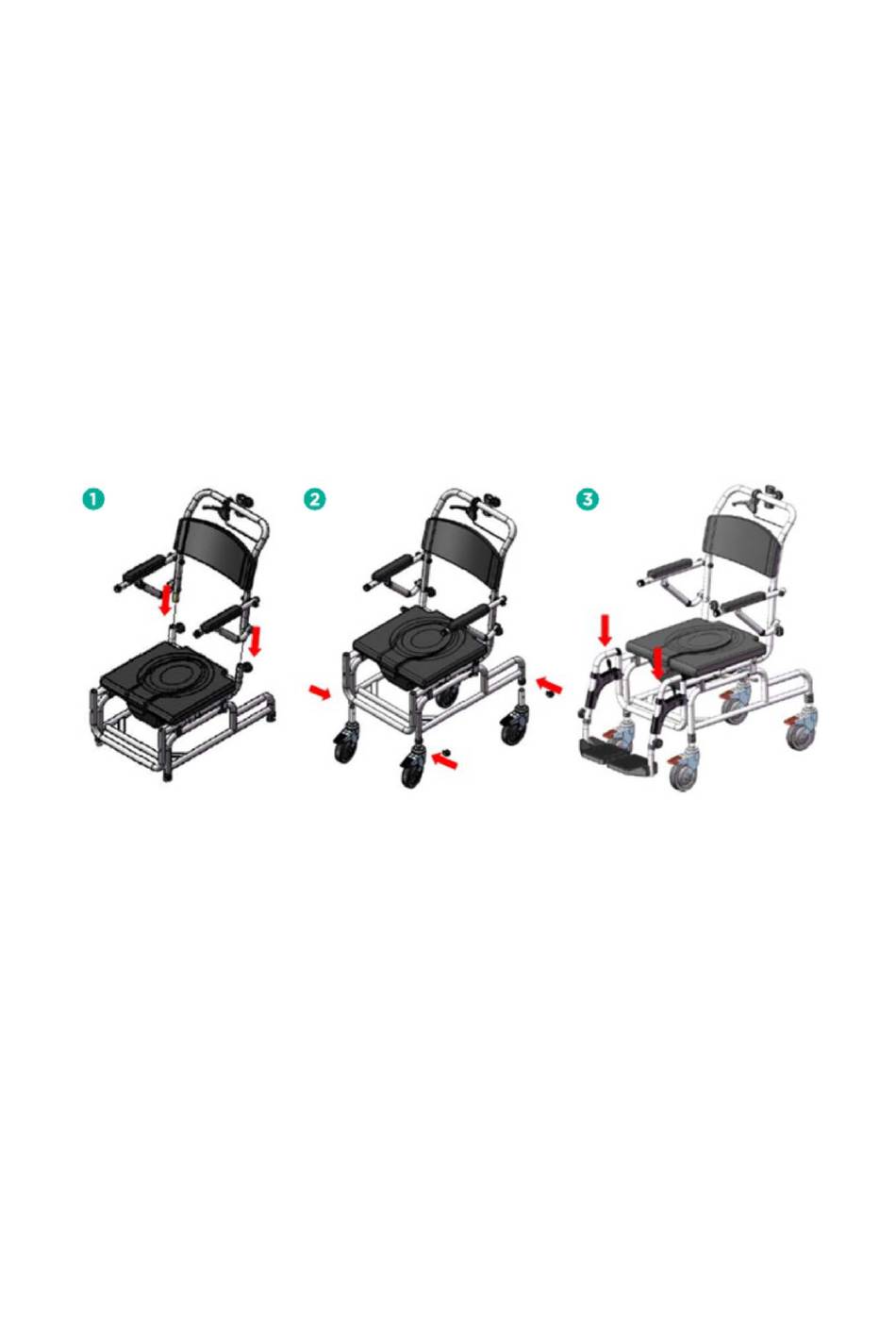

Rys.1 Zamocować siedzisko na ramie wózka naciskając je do momentu
zatrzaśnięcia (przód siedziska wyznacza klin).
Zamontować oparcie z podłokietnikami w otworach z tyłu ramy wózka.
Wyrównać otwory i zablokować dwoma śrubami blokującymi oparcie. Włożyć
pojemnik sanitarny w prowadnice od tylnej strony siedziska.
Rys.2 Zamocować 4 koła w ramie wózka. Wyrównać otwory na odpowiedniej
wysokości i zablokować każde z kół blokadą koła (obręcz z pinem). Wózek posiada
4-stopniową regulację wysokości. Uwaga! Wszystkie koła należy ustawić na tej
samej wysokości.
Rys.3 Zamocować podnóżki w otworach z przodu ramy wózka (przód wyznaczają
plas�kowe elementy na ramie). Podnóżek wkładać od zewnętrznej strony, a
następnie przekręcać do wewnątrz, do momentu zablokowania zatrzasku
podnóżka.
