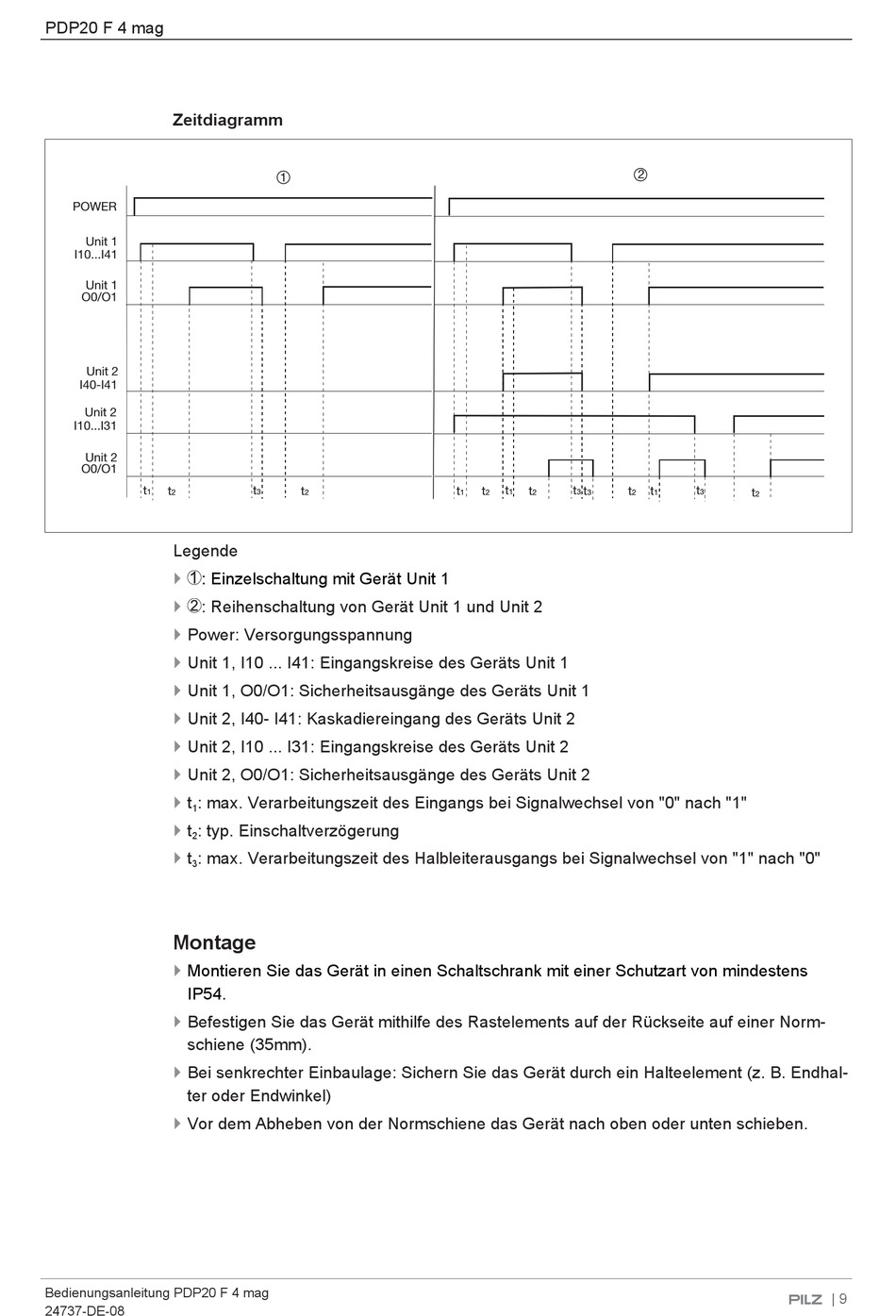

PDP20 F 4 mag
Zeitdiagramm
POWER
Unit 1
I10...I41
Unit 1
O0/O1
Unit 2
I40-I41
Unit 2
I10...I31
Unit 2
O0/O1
t
t
1
2
Legende
}
: Einzelschaltung mit Gerät Unit 1
}
: Reihenschaltung von Gerät Unit 1 und Unit 2
}
Power: Versorgungsspannung
}
Unit 1, I10 ... I41: Eingangskreise des Geräts Unit 1
}
Unit 1, O0/O1: Sicherheitsausgänge des Geräts Unit 1
}
Unit 2, I40- I41: Kaskadiereingang des Geräts Unit 2
}
Unit 2, I10 ... I31: Eingangskreise des Geräts Unit 2
}
Unit 2, O0/O1: Sicherheitsausgänge des Geräts Unit 2
}
t
: max. Verarbeitungszeit des Eingangs bei Signalwechsel von "0" nach "1"
1
}
t
: typ. Einschaltverzögerung
2
}
t
: max. Verarbeitungszeit des Halbleiterausgangs bei Signalwechsel von "1" nach "0"
3
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel)
}
Vor dem Abheben von der Normschiene das Gerät nach oben oder unten schieben.
Bedienungsanleitung PDP20 F 4 mag
24737-DE-08
1
t
t
3
2
t
t
t
t
t
t
1
3
1
2
2
3
2
t
t
t
t
3
2
1
2
| 9
