- Seite 1 PNOZ pps1p Sicherheitsschaltgeräte Bedienungsanleitung 20675-DE-03 1234 567 2 9 7 9 9 ! " # 6$ 9 % 67 # ! ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Abmessungen in mm Technische Daten Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ pps1p 20675-DE-03 1234 567 2 9 7 9 9 ... -
Seite 4: Einführung
PNOZ pps1p Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ pps1p. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Netzgerät PNOZ pps1p ist bestimmt für den Einsatz im modularen Sicherheitssystem PNOZpower. Es versorgt Grundgerät und Erweiterungsgeräte mit der nötigen internen Ver- sorgungsspannung. Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts, ein Einsatz des Produkts außerhalb der Bereiche, die in dieser Bedienungsanleitung... -
Seite 6: Gewährleistung Und Haftung
– Ausgangsspannung galvanische Trennung kurzschlussfest Bedienungsanleitung PNOZ pps1p 20675-DE-03 1234 567 2 9 7 9 9 ... -
Seite 7: Blockschaltbild

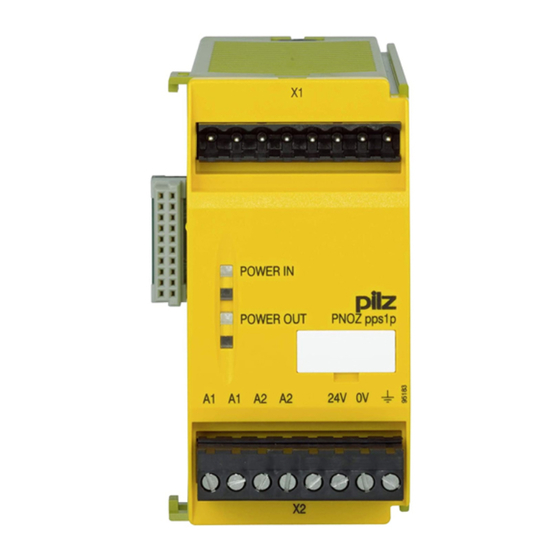

PNOZ pps1p Blockschaltbild Funktionsbeschreibung Das Netzgerät PNOZ pps1p versorgt das Basisgerät und die Erweiterungsmodule des mo- dularen Sicherheitssystems PNOZpower mit der nötigen Versorgungsspannung. Nach An- legen der Versorgungsspannung leuchtet die LED "POWER IN". Die LED "POWER OUT" leuchtet bei richtiger Ausgangsspannung. Sie beträgt je nach Anlagenzustand 19 V DC oder 24 V DC. - Seite 8 Auf das erste und das letzte Gerät immer einen Abschlussstecker stecken. Verwenden Sie ausschließlich Abschlussstecker, Steckbrücken und Klemmen des mo- dularen Sicherheitssystems PNOZpower. Anordnung: – Das Netzgerät PNOZ pps1p kann an beliebiger Stelle des modularen Sicherheits- systems PNOZpower montiert werden. Maximalbestückung: – 1 Basisgerät –...
-
Seite 9: Verdrahtung
An die Klemmen 0 V und +24 V keine externen Verbraucher anschließen! Klemme mit Schutzleitersystem verbinden. Bei Verwendung des Netzgeräts PNOZ pps1p wird das Basisgerät über den PNOZpower-Bus versorgt. Keine externe Versorgungsspannung an die Klemmen A1 und A2 des Basisgeräts anschließen! Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-... -
Seite 10: Fehler - Störungen
-10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C Bedienungsanleitung PNOZ pps1p 20675-DE-03 1234 567 2 9 7 9 9 ... - Seite 11 121 mm Gewicht 285 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ pps1p 20675-DE-03 1234 567 2 9 7 9 9 ...
-
Seite 12: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ pps1p...
