Inhaltszusammenfassung für Pilz PDP20 F 4 mag

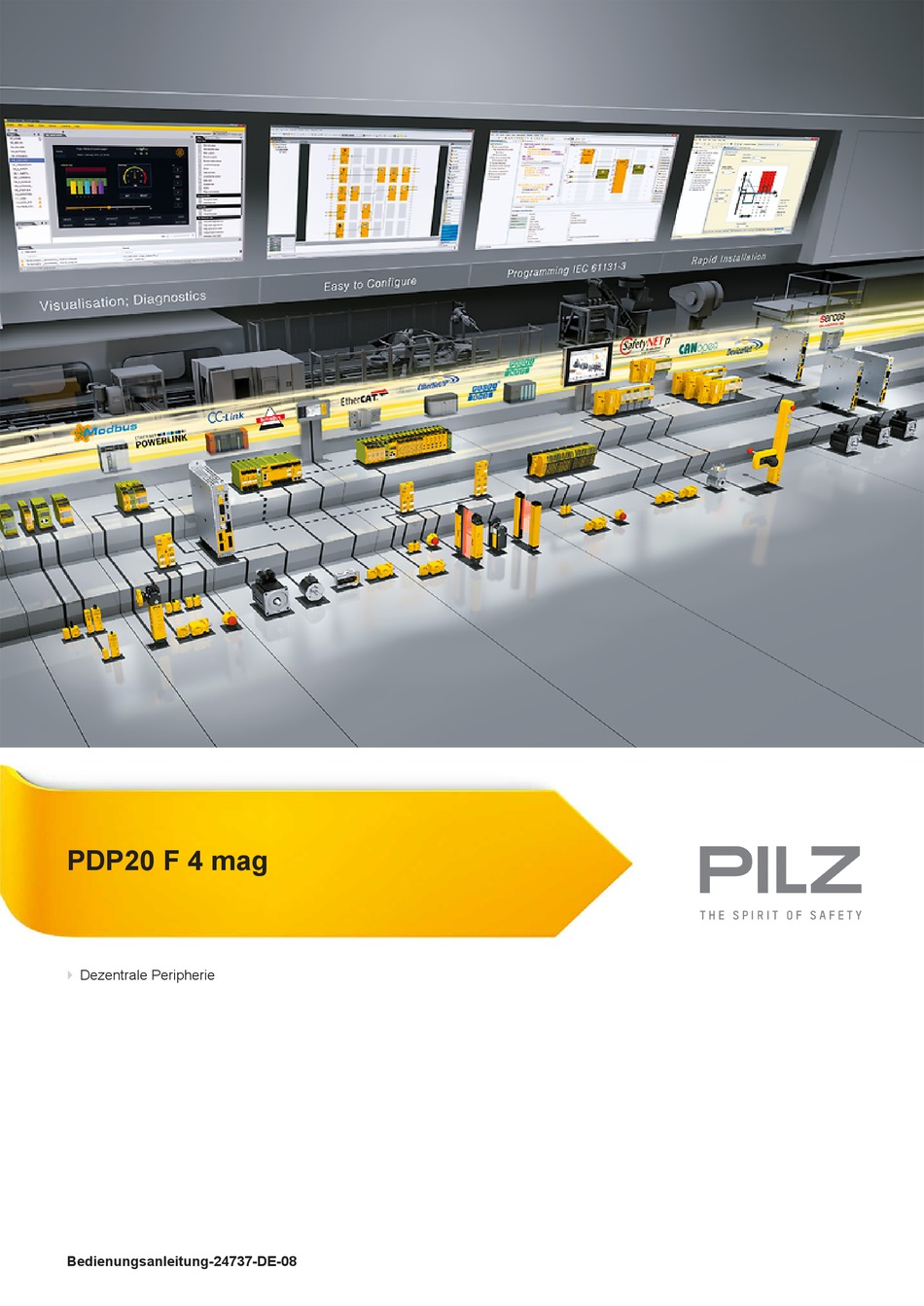

- Seite 1 PDP20 F 4 mag Dezentrale Peripherie Bedienungsanleitung-24737-DE-08...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Zeitdiagramm ..........................9 Montage ..........................9 Verdrahtung ..........................10 Zulässige Sensoren von Pilz ....................10 Betriebsbereitschaft herstellen ....................11 Betrieb .............................13 Statusanzeige ...........................13 Fehleranzeige ...........................13 Technische Daten ........................14 Sicherheitstechnische Kenndaten.....................16 Bestelldaten ..........................17 Produkt............................17 Zubehör.............................17 EG-Konformitätserklärung ....................17 UKCA-Declaration of Conformity ..................17 Bedienungsanleitung PDP20 F 4 mag 24737-DE-08... -
Seite 4: Einführung
PDP20 F 4 mag Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PDP20 F 4 mag. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Die Sensor-Schnittstelle PDP20 F 4 mag ermöglicht die Reihenschaltung von bis zu 4 Sen- soren und den Anschluss an ein Auswertegerät. Zulässige Sensoren sind Sensoren mit Schließer-/Schließer-Kombination und die im Kapi- tel "Zulässige Sensoren von Pilz" aufgeführten Pilz-Sensoren. Die Sensor-Schnittstelle erfüllt die Anforderungen nach: EN 60204-1 EN 60947-5-3 EN 62061: bis max. -
Seite 6: Sicherheitsvorschriften
Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den si- cherheitstechnischen Kenndaten. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elek- tronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PDP20 F 4 mag 24737-DE-08... -
Seite 7: Zu Ihrer Sicherheit
2 Sicherheitsausgänge 1 Meldeausgang LED-Anzeige für: – Zustand der Ausgänge – Zustand der Eingänge – Betriebsbereitschaft Reihenschaltung von mehreren PDP20 F 4 mag möglich steckbare Anschlussklemmen: wahlweise Federkraftklemmen oder Schraubklemmen als Zubehör erhältlich (siehe Bestelldaten [ 17]) Blockschaltbild Bedienungsanleitung PDP20 F 4 mag 24737-DE-08... -
Seite 8: Funktionsbeschreibung
Reihenschaltung Die Sicherheitsausgänge eines PDP20 F 4 mag können an die Kaskadiereingänge I40 - I41 eines weiteren PDP20 F 4 mag angeschlossen werden. Über dieses Gerät können dann 3 weitere Sensoren UND-verknüpft werden. Bei einem Querschluss werden die Sicherheits- ausgänge sicher abgeschaltet (Low-Signal). -
Seite 9: Zeitdiagramm
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel) Vor dem Abheben von der Normschiene das Gerät nach oben oder unten schieben. Bedienungsanleitung PDP20 F 4 mag 24737-DE-08... -
Seite 10: Verdrahtung
PSEN ma1.3n-20, PSEN ma1.3p-20 – PSEN ma1.4-51 M12, PSEN ma1.4a-50, PSEN ma1.4a-51, PSEN ma1.4n-50, PSEN ma1.4n-51, PSEN ma1.4p-50, PSEN ma1.4p-51 PSENhinge – PSEN hs1.1p – PSEN hs1.2p PSENrope – PSEN rs1.0 – PSEN rs2.0 PITestop – PIT es Set1s-5, PIT es Set1s-5c, PIT es Set1s-5ns – PIT esc1, PIT esc1c, PIT esc2, PIT esc2c Bedienungsanleitung PDP20 F 4 mag | 10 24737-DE-08... -
Seite 11: Betriebsbereitschaft Herstellen
– Die Testtakte sind den Eingängen fest zugeordnet (T0 zu I10, I20, I30, I40 und T1 zu I11, I21, I31, I41) und müssen wie im Schaltbild gezeichnet verdrahtet werden. – Auch nicht verwendete Eingänge müssen mit dem zugeordneten Testtakt verbunden werden. Bedienungsanleitung PDP20 F 4 mag | 11 24737-DE-08... - Seite 12 Kaskadiereingänge I40 - I41 ausschließlich der Sicher- heitsausgang O0/O1 angeschlossen werden. – Der Meldeausgang SO zeigt den Zustand der angeschlossenen Sen- soren an. Der Zustand am Eingangskreis I40 - I41 wird nicht berück- sichtigt. Bedienungsanleitung PDP20 F 4 mag | 12 24737-DE-08...
-
Seite 13: Betrieb
Fehler, Quer- oder Kurzschluss im Ein- oder Ausgangskreis Abhilfe: Versorgungsspannung abschalten, Fehler beheben und Versorgungs- spannung wieder einschalten. I10/11 oder I20/21 oder I30/31 oder I40/41 Eingangskreis ist teilbetätigt Abhilfe: Eingangskreis öffnen und beide Schließer wieder schließen. Bedienungsanleitung PDP20 F 4 mag | 13 24737-DE-08... -
Seite 14: Technische Daten
Kleinster Betriebsstrom 3 mA Gebrauchskategorie nach EN 60947-1 DC-12 Max. Leitungskapazität an den Ausgängen ohne Last 2 nF Testtaktausgänge Anzahl Testtaktausgänge Spannung Testtaktausgänge 24 V DC Zeiten Einschaltverzögerung Typ. Einschaltverzögerung 500 ms Bedienungsanleitung PDP20 F 4 mag | 14 24737-DE-08... - Seite 15 0,2 - 1,5 mm², 24 - 16 AWG Anzugsdrehmoment bei Schraubklemmen 0,5 Nm Abisolierlänge bei Schraubklemmen 8 mm Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,2 - 2,5 mm², 24 - 12 AWG Bedienungsanleitung PDP20 F 4 mag | 15 24737-DE-08...
-
Seite 16: Sicherheitstechnische Kenndaten
INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PDP20 F 4 mag | 16 24737-DE-08... -
Seite 17: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regu- lation 2008. -
