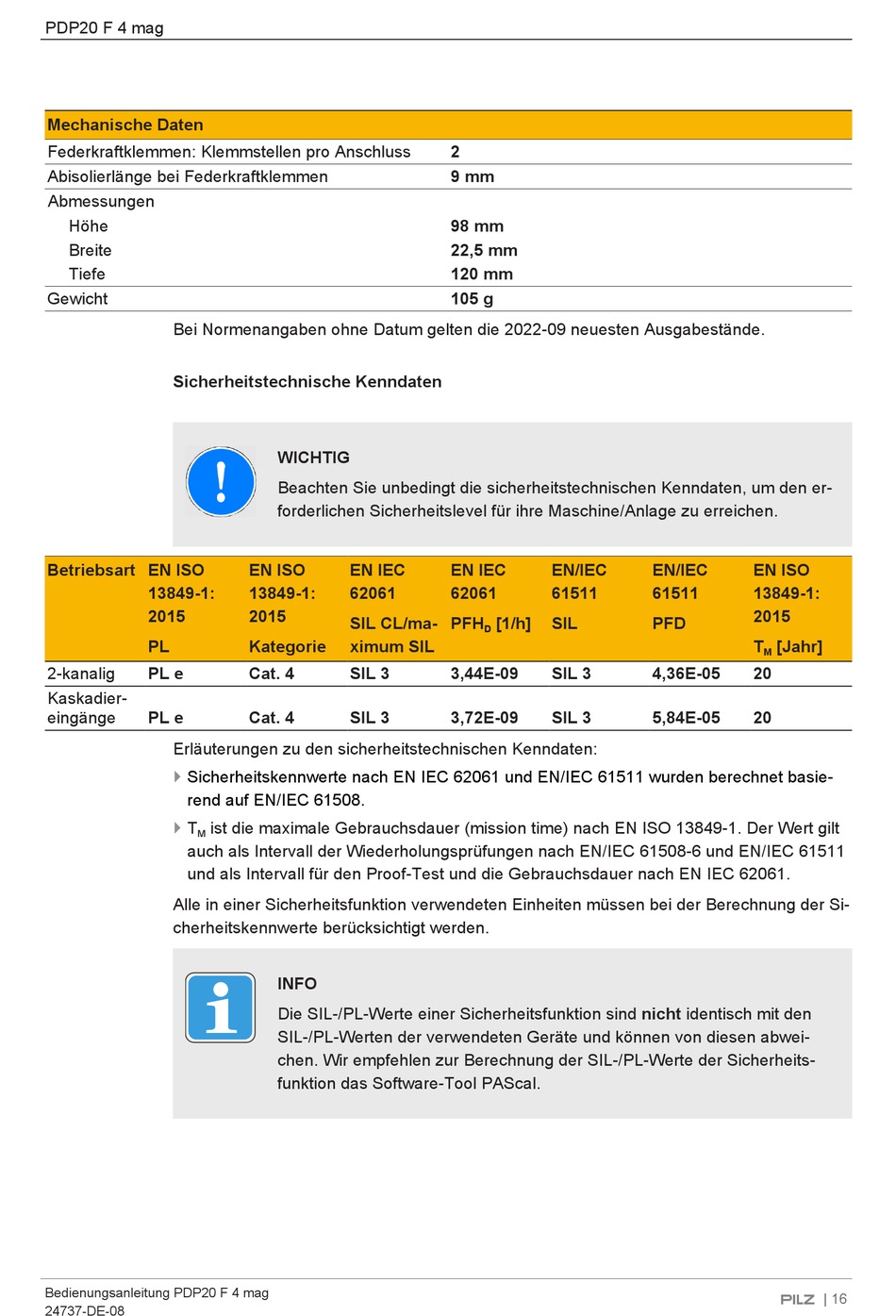

Pilz PDP20 F 4 mag Bedienungsanleitung Seite 16

PDP20 F 4 mag
Mechanische Daten
Federkraftklemmen: Klemmstellen pro Anschluss
Abisolierlänge bei Federkraftklemmen
Abmessungen
Höhe
Breite
Tiefe
Gewicht
Bei Normenangaben ohne Datum gelten die 2022-09 neuesten Ausgabestände.
Sicherheitstechnische Kenndaten
Betriebsart EN ISO
13849-1:
2015
PL
2-kanalig PL e
Kaskadier-
eingänge PL e
Erläuterungen zu den sicherheitstechnischen Kenndaten:
}
Sicherheitskennwerte nach EN IEC 62061 und EN/IEC 61511 wurden berechnet basie-
rend auf EN/IEC 61508.
}
T ist die maximale Gebrauchsdauer (mission time) nach EN ISO 13849-1. Der Wert gilt
M
auch als Intervall der Wiederholungsprüfungen nach EN/IEC 61508-6 und EN/IEC 61511
und als Intervall für den Proof-Test und die Gebrauchsdauer nach EN IEC 62061.
Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si-
cherheitskennwerte berücksichtigt werden.
Bedienungsanleitung PDP20 F 4 mag
24737-DE-08
WICHTIG
Beachten Sie unbedingt die sicherheitstechnischen Kenndaten, um den er-
forderlichen Sicherheitslevel für ihre Maschine/Anlage zu erreichen.
EN ISO EN IEC
13849-1: 62061
2015
SIL CL/ma-
Kategorie ximum SIL
Cat. 4 SIL 3
Cat. 4 SIL 3
INFO
Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den
SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei-
chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits-
funktion das Software-Tool PAScal.
2
9 mm
98 mm
22,5 mm
120 mm
105 g
EN IEC EN/IEC
62061 61511
PFH [1/h] SIL
D
3,44E-09 SIL 3
3,72E-09 SIL 3
EN/IEC EN ISO
61511 13849-1:
2015
PFD
T [Jahr]
M
4,36E-05 20
5,84E-05 20
