PDP20 F 4 mag

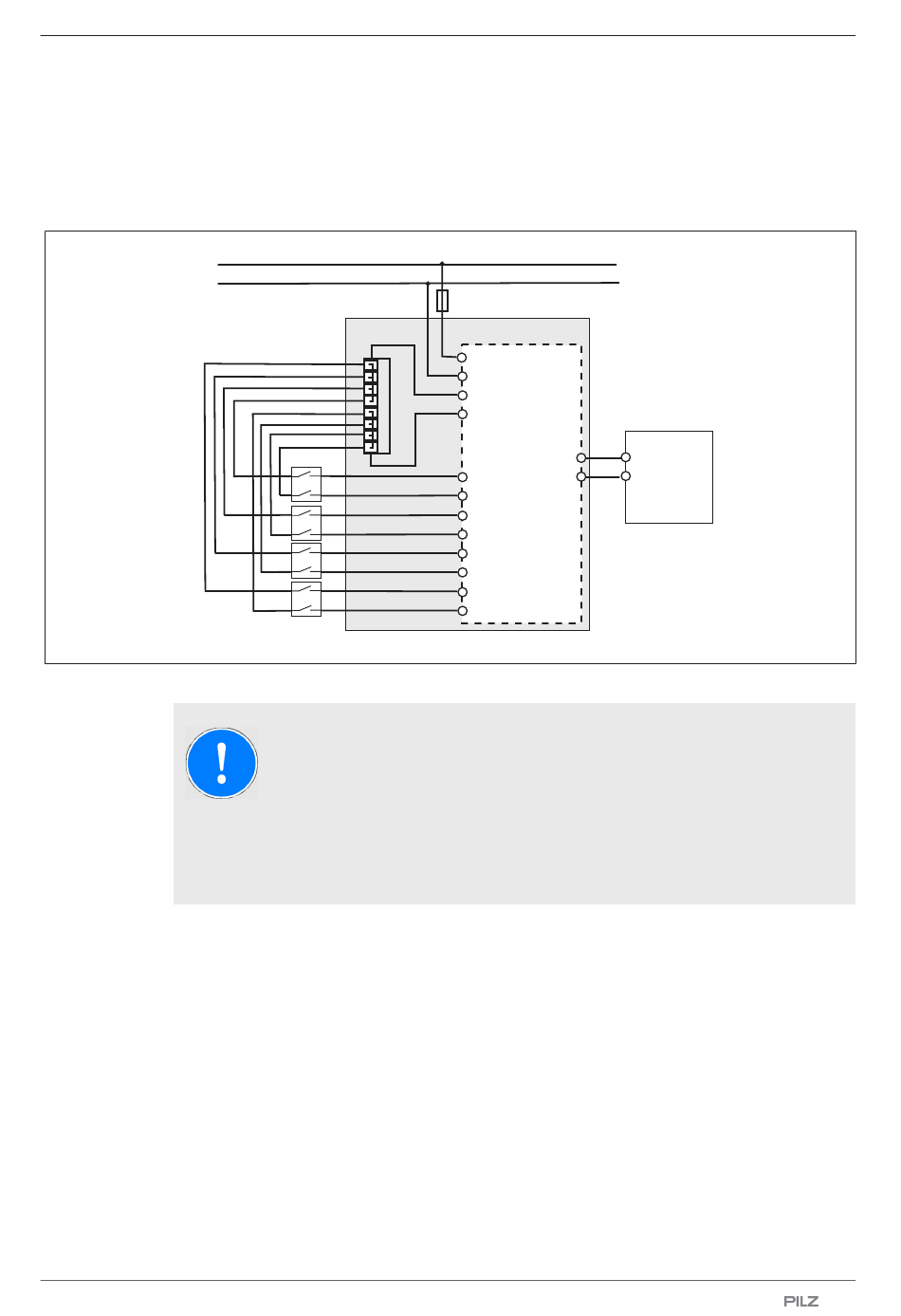

Betriebsbereitschaft herstellen
Einzelschaltung
X1: Reihenklemme
grauer Bereich: Schaltschrank
24 V
0 V
Bedienungsanleitung PDP20 F 4 mag
24737-DE-08
X1
T0
T0
T0
T0
T1
T1
T1
T1
WICHTIG
– Die Testtakte sind den Eingängen fest zugeordnet (T0 zu I10, I20,
I30, I40 und T1 zu I11, I21, I31, I41) und müssen wie im Schaltbild
gezeichnet verdrahtet werden.
– Auch nicht verwendete Eingänge müssen mit dem zugeordneten
Testtakt verbunden werden.
F1
PDP20 F 4 mag
A1
A2
T0
T1
O0
I10 O1
I11
I20
I21
I30
I31
I40
I41
Auswertegerät
Eingangs-
kreis
| 11
