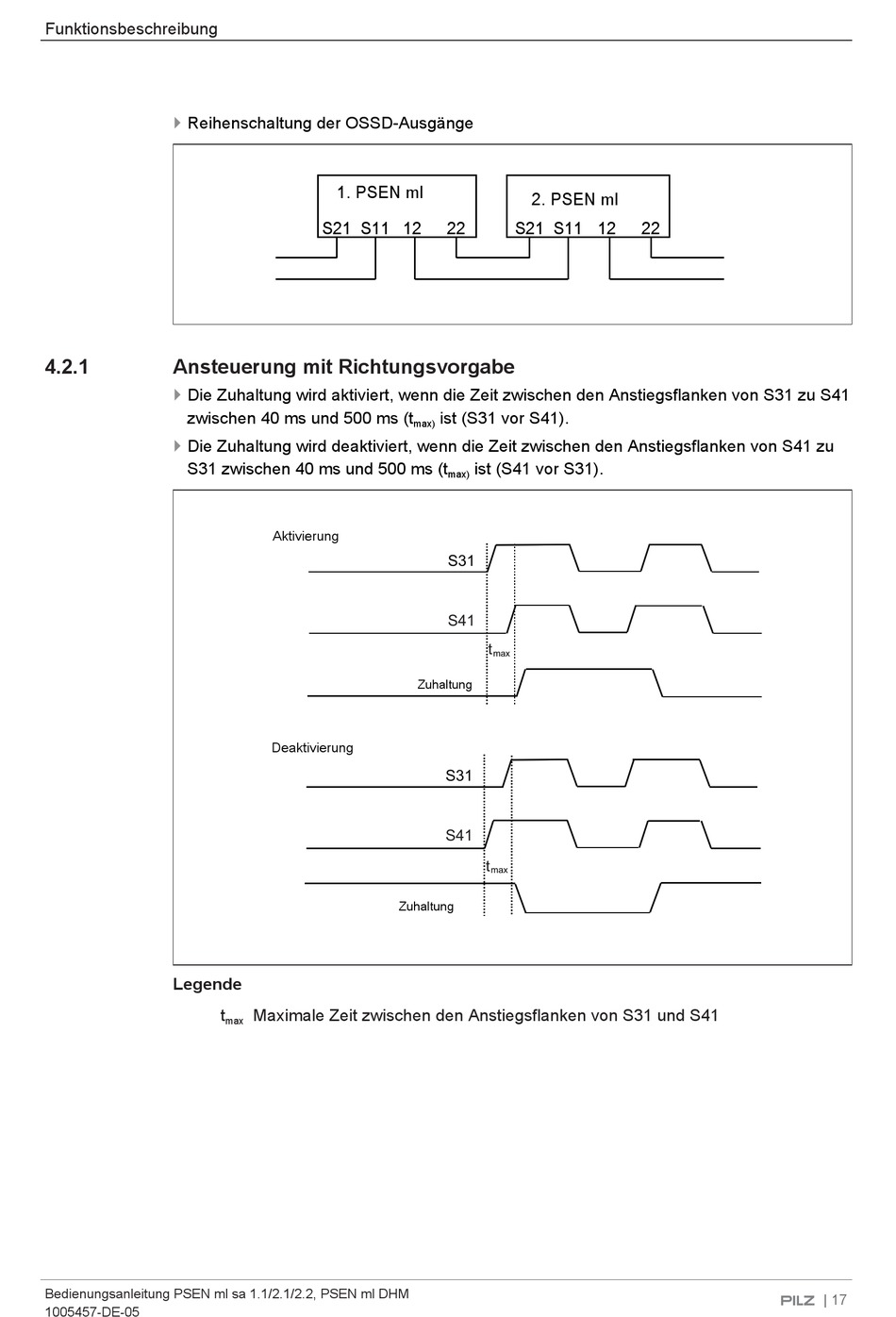

Funktionsbeschreibung
}
Reihenschaltung der OSSD-Ausgänge
4.2.1
Ansteuerung mit Richtungsvorgabe
}
Die Zuhaltung wird aktiviert, wenn die Zeit zwischen den Anstiegsflanken von S31 zu S41
zwischen 40 ms und 500 ms (t
}
Die Zuhaltung wird deaktiviert, wenn die Zeit zwischen den Anstiegsflanken von S41 zu
S31 zwischen 40 ms und 500 ms (t
Legende
Bedienungsanleitung PSEN ml sa 1.1/2.1/2.2, PSEN ml DHM
1005457-DE-05
1. PSEN ml
S21 S11 12
Aktivierung
Deaktivierung
t
Maximale Zeit zwischen den Anstiegsflanken von S31 und S41
max
2. PSEN ml
22
S21 S11 12
ist (S31 vor S41).
max)
ist (S41 vor S31).
max)
S31
S41
t
max
Zuhaltung
S31
S41
t
max
Zuhaltung
22
