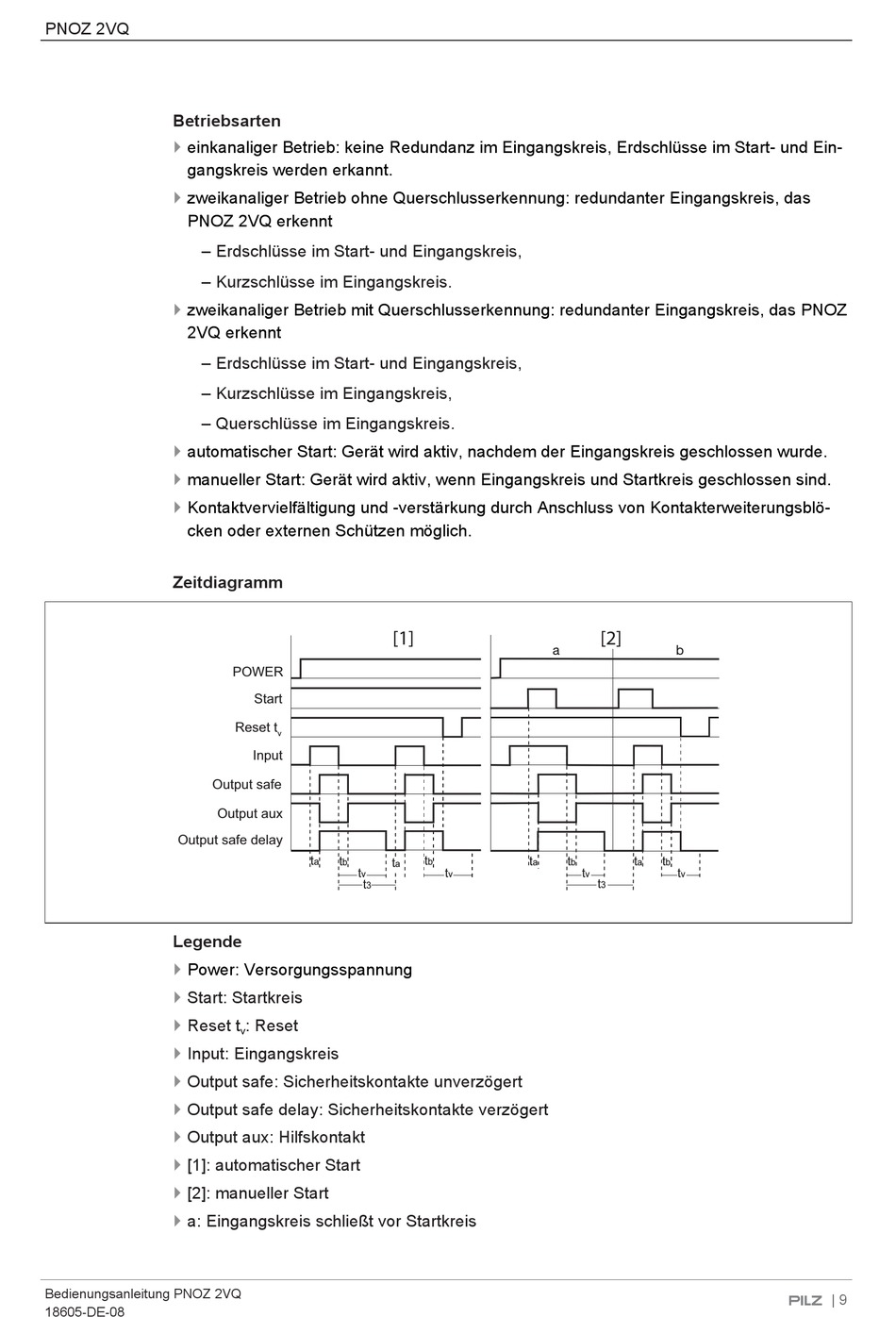

PNOZ 2VQ
Betriebsarten
}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Ein-
gangskreis werden erkannt.
}
zweikanaliger Betrieb ohne Querschlusserkennung: redundanter Eingangskreis, das
PNOZ 2VQ erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis.
}
zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ
2VQ erkennt
– Erdschlüsse im Start- und Eingangskreis,
– Kurzschlüsse im Eingangskreis,
– Querschlüsse im Eingangskreis.
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Zeitdiagramm
Output safe
Output safe delay
Legende
}
Power: Versorgungsspannung
}
Start: Startkreis
}
Reset t
}
Input: Eingangskreis
}
Output safe: Sicherheitskontakte unverzögert
}
Output safe delay: Sicherheitskontakte verzögert
}
Output aux: Hilfskontakt
}
[1]: automatischer Start
}
[2]: manueller Start
}
a: Eingangskreis schließt vor Startkreis
Bedienungsanleitung PNOZ 2VQ
18605-DE-08
POWER
Start
Reset t
v
Input
Output aux
t
t
a
b
t
v
t
3
: Reset
v
[1]
t
t
t
b
a
a
t
v
[2]
t
t
t
b
a
b
t
t
v
v
t
3
| 9
