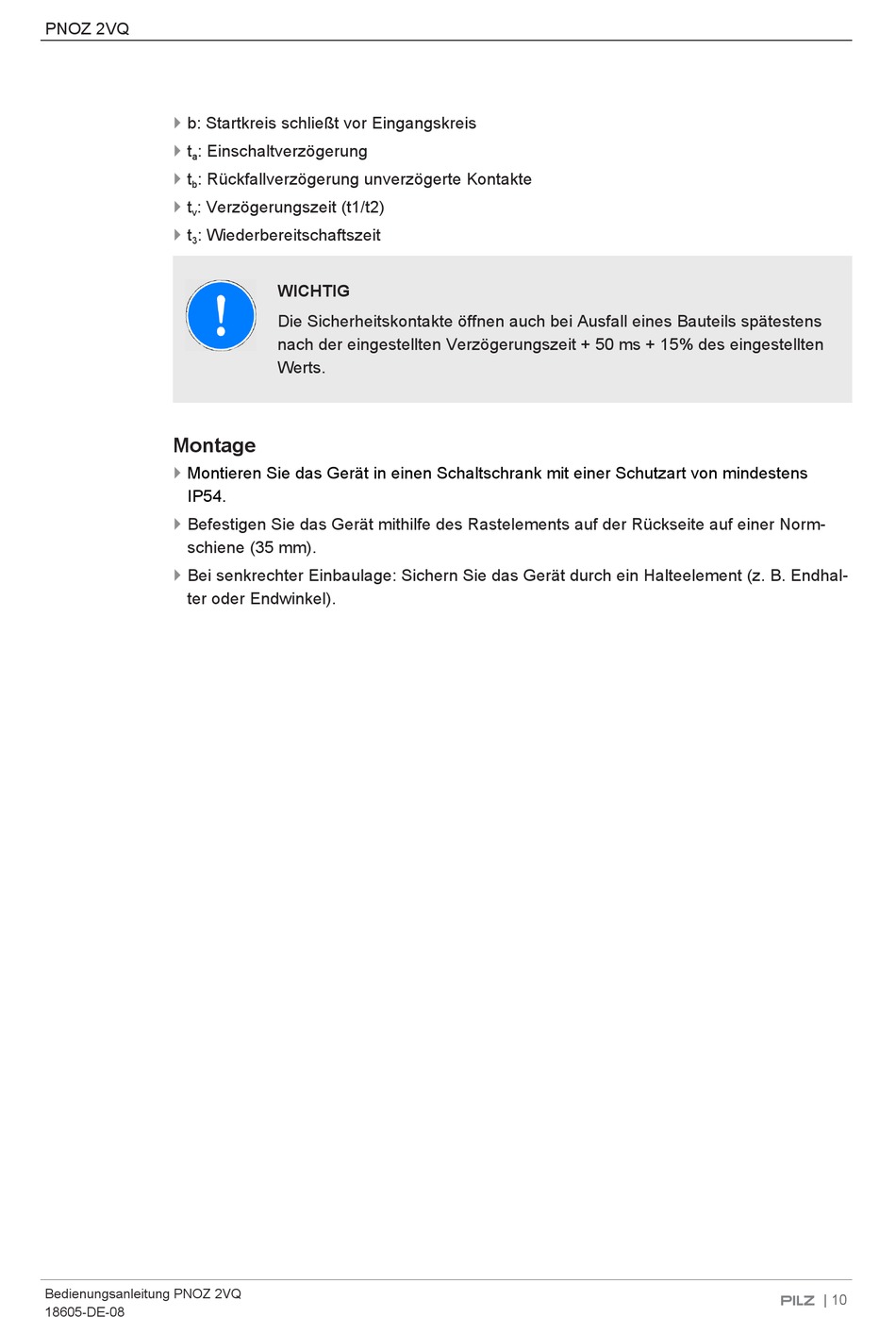

Pilz PNOZ 2VQ Bedienungsanleitung Seite 10

PNOZ 2VQ
}
b: Startkreis schließt vor Eingangskreis
}
t : Einschaltverzögerung
a
}
t : Rückfallverzögerung unverzögerte Kontakte
b
}
t : Verzögerungszeit (t1/t2)
v
} t : Wiederbereitschaftszeit
3
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel).
Bedienungsanleitung PNOZ 2VQ
18605-DE-08
WICHTIG
Die Sicherheitskontakte öffnen auch bei Ausfall eines Bauteils spätestens
nach der eingestellten Verzögerungszeit + 50 ms + 15% des eingestellten
Werts.
