Creality CFS Benutzerhandbuch Seite 31

Úvod do rozhrania správy vlákien
o Stránka správy vlákna je rozdelená na dve časti: držiak cievky (vľavo) a jednotka
CFS (vpravo).
o Každý slot v CFS je označený kódom, napríklad „1A", ktorý označuje konkrétne
číslo slotu.

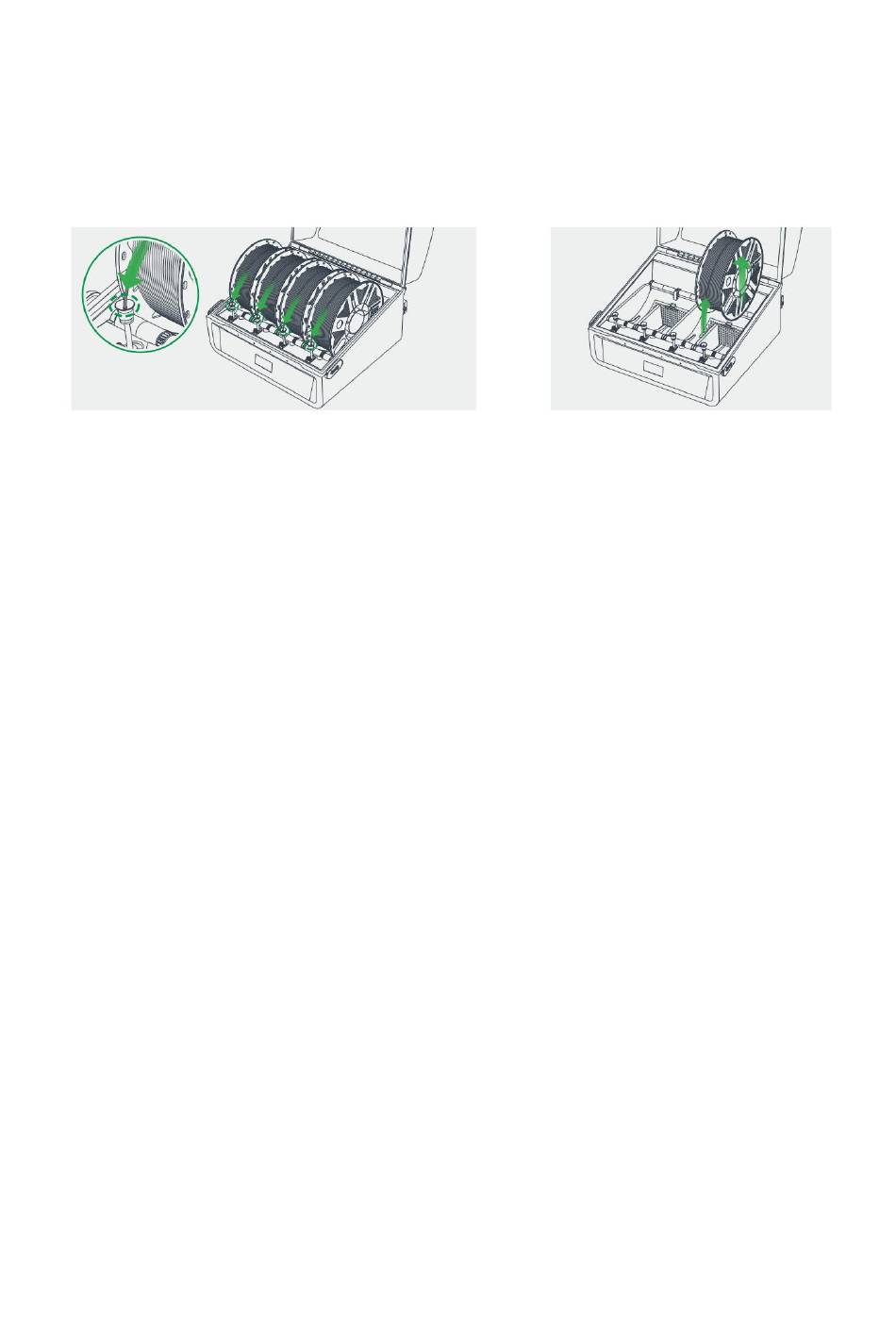

Načítanie vlákna
o Umiestnite cievku s vláknom do určeného otvoru v CFS.
o Zarovnajte špičku vlákna s teflónovou trubičkou v príslušnom sile.
o Jemne zatlačte vlákno do trubice, kým nepocítite odpor. Keď pocítite ťahovú silu,
vlákno uvoľnite, pretože systém CFS ho automaticky načíta.
Vykladanie vlákna
o Pred vyložením sa uistite, že vlákno už nie je vo vnútri extrudéra tlačiarne.
o Ak je filament stále v extrudéri, použite tlačidlo „Retract" na stiahnutie
filamentu späť do CFS.
o Po úplnom zasunutí vlákna jednoducho zdvihnite cievku a vyberte ju z CFS.
Používanie CFS
Pripojenie viacerých jednotiek CFS na použitie
Schéma znázorňuje nastavenie pripojenia jeden k jednému na integráciu CFS s
tlačiarňou. Priebeh pripojenia je nasledovný:
CFS do vyrovnávacej pamäte vlákna:
•
o CFS je pripojená k pufru na vlákna pomocou PTFE trubice na prenos
vlákien.
o Napájanie a dátová komunikácia sú tiež vedené priamo medzi CFS a
vyrovnávacou pamäťou.
Vyrovnávacia pamäť vlákna do tlačiarne:
•
o Filament Buffer je pripojený k tlačiarni prostredníctvom ďalšej
teflónovej trubice, ktorá dodáva filament do tlačiarne na použitie.
31
