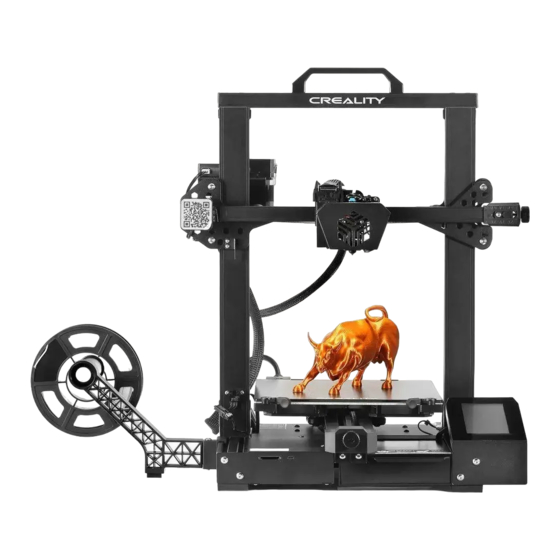

Inhaltszusammenfassung für Creality CR-6 SE
- Seite 1 Benutzerhandbuch für den 3D Drucker CR-6 SE V1.0 Deutsch...
-
Seite 2: Benutzung Des 3D Druckers
Drucker vertraut machen: Nivellierung des Druckbetts Sehen Sie sich die beiliegenden Anweisungen sowie Videos auf der Speicherkarte an. Besuchen Sie unsere Vorwärmen offizielle Website www.creality.com, um relevante Filament zuführen Software-/Hardware-Informationen, Kontaktdaten sowie Betriebs- und Wartungsanweisungen zu finden. Druck starten... - Seite 3 HINWEISE 1. Verwenden Sie den Drucker auf keine andere Weise als hier beschrieben, um Personen- oder Sachschäden zu vermeiden. 2. . Stellen Sie den Drucker nicht in der Nähe von Wärmequellen, brennbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, staubarmen Umgebung aufzustellen.
-
Seite 4: Einführung
Einführung Filamenthalter Motor Z-Achse（Z1） Kupplung LCD Anzeige Spannungswahlschalter Motor Z-Achse（Z2） Extruder Netzanschluss Y-Endschalter Spanner X-Achsen Riemen Speicherkartenslot Motor Y-Achse Spanner Y-Achsen Riemen USB-Anschluss Transportgriff Pick&Place-Spanner für Glasplatte X-Endschalter Filamentsensor Lichtschranke (Filamentsensor) Düsenbaugruppe Extruder (E) Schrittmotor Druckbett Motor X-Achse... - Seite 5 Parameter Basic Parameters CR-6 SE Modell Druckgröße 235mm * 235mm * 250mm Drucktechnologie Düsenanzahl Schichtdicke 0,1mm-0.4mm Düsen-Durchmesser Standard 0,4mm Genauigkeit ±0.1mm PLA/TPU/PETG/ABS Filament Dateiformat STL/OBJ/AMF Online oder offline (über Speicherkarte) Betriebsart Slicing Software Creality Slicer/Cura/Repetier-Host/Simplify3D Eingang: AC115/230V 50/60Hz Ausgang: DC 24V...
-
Seite 6: Teileliste
Teileliste Displaybaugruppe x 1 Netzkabel x 1 Tragegiff x 1 Grundbaugruppe x 1 Brückenbaugruppe x 1 Spulenhalter x 1 Spulenaufnahme x 1 Filament x 1 Werkzeugliste Spachtel Maulschlüssel x 1 Mutternschlüssel (6mm) Düsenreiniger x 1 8mm/10mm Sechskantschlüsselset SD-Card Leser x 1 Seitenschneider x 1 Kombischraube M5*45mm x 4 1,5mm;... -
Seite 7: Montage Der Brückenbaugruppe
Montage der Brückenbaugruppe Grundbaugruppe x 1 Drehen Sie die Kupplungen so, dass sich die X-Achse in der gezeigten Position befindet. Brückenbaugruppe x 1 Kombischraube M5*45mm x 4... -
Seite 8: Montage Der Displaybaugruppe
Montage der Displaybaugruppe Displaybaugruppe x 1 Rundkopfschrauben mit Innensechskant M5x10mm Nach der Montage der Display-Baugruppe schließen Sie noch das Display-Kabel an.. - Seite 9 Montage des Spulenhalters Spulenhalter x 1 Spulenaufnahme x 1 Der Spulenhalter kann an unterschiedlichen Stellen auf der Vorder- und Rückseite der Z-Achse installiert und angeklappt werden.
-
Seite 10: Montage Des Tragegriffes
Montage des Tragegriffes Tragegriff x 1 Rundkopfschrauben mit Innensechskant M5x10mm Nutenstein M5T x 2... -
Seite 11: Einfacher Wechsel Der Baufläche
Einfacher Wechsel der Baufläche Entriegeln Sie die Pick&Place-Spanner um die Glasplatte zu tauschen. -
Seite 12: Verkabelung
Verkabelung Schließen Sie den 16-poligen Anschluss wie in der Abbildung dargestellt an die Düsenadapterkarte an. Schließen Sie die Extruder-Adapterplatine mit dem 14-poligen Anschluss wie abgebildet an. Schließen Sie das Netzkabel an. Schließen Sie das Motorkabel der Z-Achse an. Schließen Sie die Lichtschranke an. Achtung Wählen Sie die passende Eingansapannung (115/230V) -
Seite 13: Nivellierung Des Druckbetts
Nivellierung des Druckbetts Wählen Sie Home Leveling, um automatisch zu nivellieren. >> >> 0.00 0.00... -
Seite 14: Vorwärmen Methode
Vorwärmen Methode 1 >> 0.00 0.00... - Seite 15 Vorwärmen Methode 2 Hinweis: Die Parameter der Druckvorwärmung wurden im Werk voreingestellt: PLA-Vorwärmung Standard: Düsentemperatur 200 °, Heizbetttemperatur 60 °, ABS-Vorwärmung Standard: Düsentemperatur 240 °, Heizbetttemperatur 70 °. Wenn Sie diese aufgrund von Druckmaterialien oder aus anderen Gründen anpassen müssen, können Sie die Parameter über das Menü...
- Seite 16 Während Sie auf den Anstieg der Temperatur warten, hängen Sie das Filament über den Spulenhalter. Für einen reibungsloseren Druck sollte das Ende des Filaments wie unten dargestellt platziert werden. 45˚...
-
Seite 17: Filament Zuführen
Filament zuführen Sobald die Ist-Temperatur die Soll-Temperatur erreicht, wird das Verbrauchsmaterial über die Materialbrucherkennung durch die kleine Bohrung des Extruders bis zur Position der Düse geschoben. Sobald das Verbrauchsmaterial aus der Düse austritt, bedeutet dies, dass es erfolgreich zugeführt wurde. Vor der Zuführung des Filaments Nach der Zuführung... -
Seite 18: Druck Starten
Druck starten >> >> >> 4. Starten Sie die Applikation → Load → Datei 3. Sprache auswählen → Next → Gerätetyp auswählen → Next → Finish. 1. Doppelklicken Sie, um die Software zu installieren. auswählen → Warten Sie bis das Slicing beendet ist. 2. - Seite 19 Druck starten >> Setzen Sie die Speicherkarte ein → Print → Wählen Sie die zu druckende Datei aus. 5. Generieren Sie den G-Code und speichern Sie die G-Code Datei auf der Speicherkarte. Hinweis: Einzelheiten zu den Software-Anweisungen Dateinamen müssen lateinische Buchstaben entnehmen Sie bitte dem Handbuch der Slicing-Software auf oder Zahlen sein, keine chinesischen Zeichen der Speicherkarte!
- Seite 20 Druck starten text1 text2 text3 >> >> text4 0.00 0.00...
-
Seite 21: Anschlussbelegung
Anschlussbelegung Motor Motor Motor Z1-Achse Z2-Achse Y-Achse Speicherkarte Anschluss Port 1 Anschluss Micro USB Port Port 2 Reserve-Ports Sicherung Displaybaugruppe Eingangs- Normaler Reserve-Port Heizbett- Anschluss für Heizbett Reserve-Port Spannung ausgang Lüfter (J4) Lichtschranke Thermistor (J3) - Seite 22 Trouble-Shooting...
- Seite 23 Aufgrund der Unterschiede zwischen verschiedenen Gerätemodellen, können sich die physischen Objekte und die Abbildungen voneinander unterscheiden. Die Urheberrechte liegen bei Shenzhen Creality 3D Technology Co. Das Deutsche Handbuch wurde basierend auf dem Englischen/Chinesischen Handbuch für die Kunden von SainSmart übersetzt. Besuchen Sie unsere Webseiten unter https://www.sainsmart.com/ SHENZHEN CREALITY 3D TECHNOLOGY CO.,LTD.
