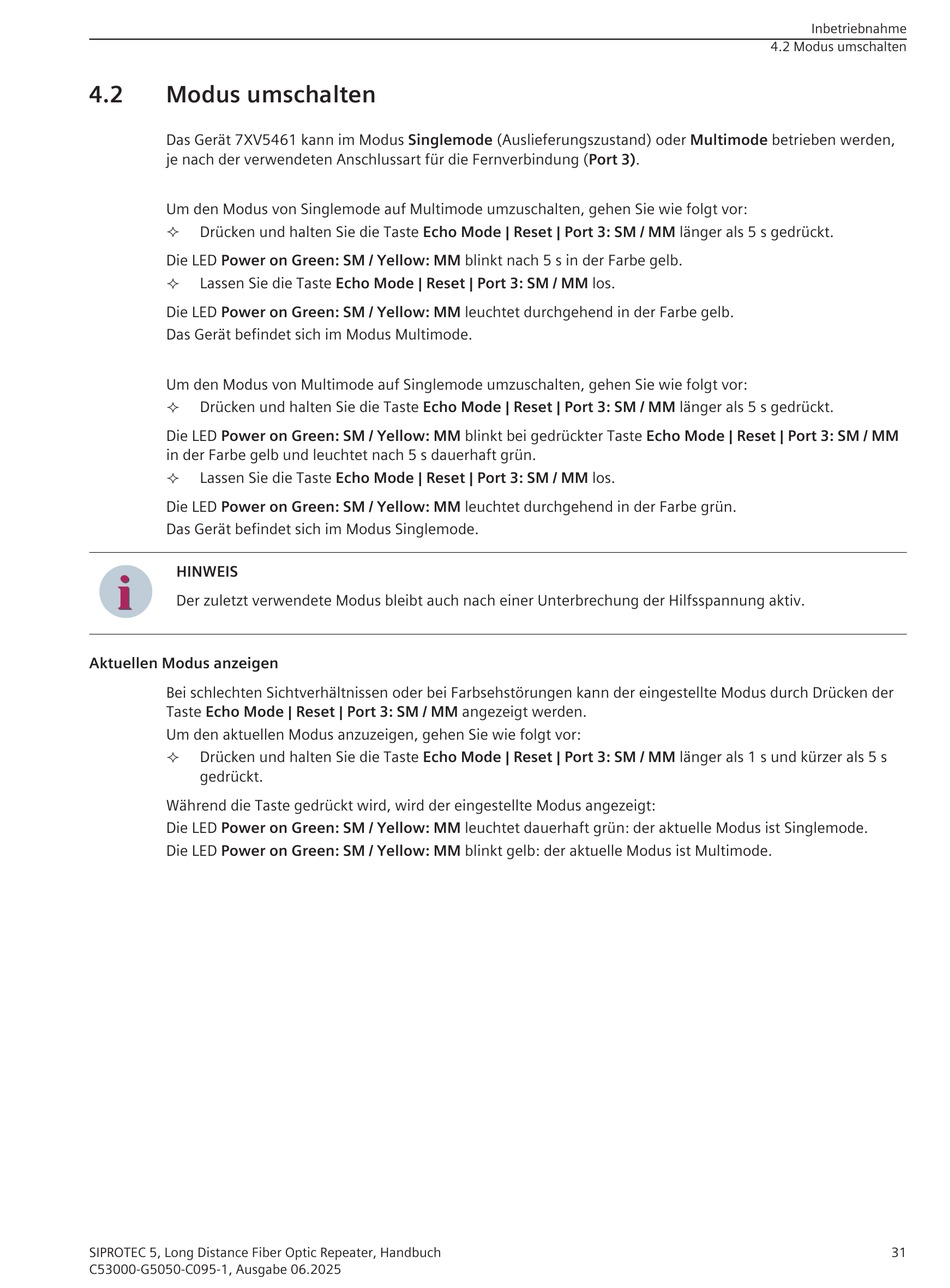

4.2 Modus umschalten
Das Gerät 7XV5461 kann im Modus Singlemode (Auslieferungszustand) oder Multimode betrieben werden,
je nach der verwendeten Anschlussart für die Fernverbindung (Port 3).
Um den Modus von Singlemode auf Multimode umzuschalten, gehen Sie wie folgt vor:
Drücken und halten Sie die Taste Echo Mode | Reset | Port 3: SM / MM länger als 5 s gedrückt.
²
Die LED Power on Green: SM / Yellow: MM blinkt nach 5 s in der Farbe gelb.
Lassen Sie die Taste Echo Mode | Reset | Port 3: SM / MM los.
²
Die LED Power on Green: SM / Yellow: MM leuchtet durchgehend in der Farbe gelb.
Das Gerät befindet sich im Modus Multimode.
Um den Modus von Multimode auf Singlemode umzuschalten, gehen Sie wie folgt vor:
Drücken und halten Sie die Taste Echo Mode | Reset | Port 3: SM / MM länger als 5 s gedrückt.
²
Die LED Power on Green: SM / Yellow: MM blinkt bei gedrückter Taste Echo Mode | Reset | Port 3: SM / MM
in der Farbe gelb und leuchtet nach 5 s dauerhaft grün.
Lassen Sie die Taste Echo Mode | Reset | Port 3: SM / MM los.
²
Die LED Power on Green: SM / Yellow: MM leuchtet durchgehend in der Farbe grün.
Das Gerät befindet sich im Modus Singlemode.
HINWEIS
i
i
Der zuletzt verwendete Modus bleibt auch nach einer Unterbrechung der Hilfsspannung aktiv.
Aktuellen Modus anzeigen
Bei schlechten Sichtverhältnissen oder bei Farbsehstörungen kann der eingestellte Modus durch Drücken der
Taste Echo Mode | Reset | Port 3: SM / MM angezeigt werden.
Um den aktuellen Modus anzuzeigen, gehen Sie wie folgt vor:
Drücken und halten Sie die Taste Echo Mode | Reset | Port 3: SM / MM länger als 1 s und kürzer als 5 s
²
gedrückt.
Während die Taste gedrückt wird, wird der eingestellte Modus angezeigt:
Die LED Power on Green: SM / Yellow: MM leuchtet dauerhaft grün: der aktuelle Modus ist Singlemode.
Die LED Power on Green: SM / Yellow: MM blinkt gelb: der aktuelle Modus ist Multimode.
