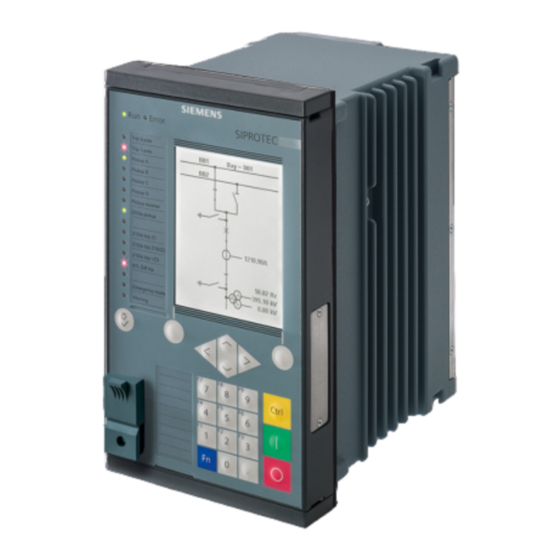

Siemens SIPROTEC 5 Gerätehandbuch

Siemens SIPROTEC 5 Gerätehandbuch

Digitales schutzrelais
Vorschau ausblenden Andere Handbücher für SIPROTEC 5:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIPROTEC 5
Aufzeichnung
ab V8.80
Gerätehandbuch
C53000-H5000-C089-1
Inhaltsverzeichnis
Übersicht
Funktionsblock Allgemein
Störschreibung
Slow-Scan-Schreiber
Messgrößen und Schreiberrangierungs-
funktionen
1
2
3
4
5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC 5

Inhaltszusammenfassung für Siemens SIPROTEC 5

  • Seite 1 Inhaltsverzeichnis Übersicht Funktionsblock Allgemein SIPROTEC 5 Störschreibung Aufzeichnung Slow-Scan-Schreiber Messgrößen und Schreiberrangierungs- ab V8.80 funktionen Gerätehandbuch C53000-H5000-C089-1...

  • Seite 2: Haftungsausschluss

    SIMEAS, DIGSI, SICAM, SIGUARD, DAKON und SIMATIC sind Marken der Siemens AG. Jede nicht autorisierte Verwen- dung ist unzulässig. Spectrum Power ist eine Marke der Siemens AG. Jede nicht autorisierte Verwendung ist unzulässig. SENTRON und SICAM sind Marken der Siemens AG. Jede nicht autorisierte Verwendung ist unzulässig.

  • Seite 3: Inhaltsverzeichnis

    4.8.2.1 Funktionsübersicht....................47 4.8.2.2 Struktur der Funktion .................... 47 4.8.2.3 Funktionsbeschreibung..................47 4.8.2.4 Anwendungs- und Einstellhinweise I RMS Trig............49 4.8.2.5 Anwendungs- und Einstellhinweise I Grund. Trig............ 50 4.8.2.6 Parameter......................52 4.8.2.7 Informationen......................54 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 4 Anwendungs- und Einstellhinweise P Summe Trig..........108 4.9.4.5 Anwendungs- und Einstellhinweise Q Summe Trig..........110 4.9.4.6 Anwendungs- und Einstellhinweise S Summe Trig..........112 4.9.4.7 Funktionsbeschreibung Trigger Pendelung............113 4.9.4.8 Anwendungs- und Einstellhinweise Trigger Pendelung......... 114 4.9.4.9 Parameter......................115 4.9.4.10 Informationen......................117 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 5 Schreiberrangierung UI 1-phasig..................126 5.3.1 Struktur der Funktion....................126 5.3.2 Anwendungs- und Einstellhinweise ................126 5.3.3 Informationen......................126 Schreiberrangierung UI 3-phasig..................127 5.4.1 Struktur der Funktion....................127 5.4.2 Anwendungs- und Einstellhinweise ................127 5.4.3 Parameter......................... 127 5.4.4 Informationen......................127 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 6 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 7: Übersicht

    Übersicht Funktionsübersicht Funktionsgruppe Aufzeichnung Struktur der Funktionsgruppe SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 8: Funktionsübersicht Funktionsgruppe Aufzeichnung

    – Browser-basierte Benutzeroberfläche COMTRADE 1999 oder COMTRADE 2013 T103 – T103 COMTRADE 1999 oder COMTRADE 2013 – T104 COMTRADE 1999 oder COMTRADE 2013 – COMTRADE 1999 oder COMTRADE 2013 – SSR: Slow-Scan Recorder SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 9: Struktur Der Funktionsgruppe

    CP300 ausgestattet sein. Die Funktionsgruppe Aufzeichnung ist eine zentrale Gerätefunktion. Durch die Applikationsvorlagen sind sowohl das Aufzeichnungskriterium als auch die aufzuzeichnenden Messwert- und Binärkanäle funktionsfähig vorkonfiguriert. Sie können die Konfiguration in DIGSI 5 individuell anpassen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 10 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 11: Funktionsblock Allgemein

    Funktionsblock Allgemein Anwendungs- und Einstellhinweise Parameter Informationen SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 12: 2.1 Anwendungs- Und Einstellhinweise

    Sichern Sie davor Ihre Aufzeichnungen, indem Sie sie manuell in DIGSI 5 exportieren oder sie in SICAM PQS archivieren. Löschen Sie anschließend Ihre Aufzeichnungen in DIGSI 5, um Inkonsistenzen zwischen neuen und alten Aufzeichnungen zu vermeiden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 13: Parameter

    Funktionsblock Allgemein 2.2 Parameter Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2701:175 Allgemein:Skalierung Primärwerte Sekundärwerte COMTRADE • Sekundärwerte • _:2701:176 Allgemein:COMTRADE- COMTRADE 1999 COMTRADE Version 1999 • COMTRADE 2013 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 14: Informationen

    Funktionsblock Allgemein 2.3 Informationen Informationen Information Datenklasse (Typ) Binär-EA _:2701:51 Allgemein:Modus (steuerbar) _:2701:52 Allgemein:Zustand _:2701:53 Allgemein:Bereitschaft SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 15: Störschreibung

    Störschreibung Funktionsübersicht Struktur der Funktion Funktionsbeschreibung Anwendungs- und Einstellhinweise Parameter Informationen SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 16: Funktionsübersicht

    3.1 Funktionsübersicht Funktionsübersicht Alle SIPROTEC 5-Geräte verfügen über einen Störwertspeicher, in dem Störschreibungen sicher gehalten werden. Die Störschreibung dokumentiert Vorgänge im Netz sowie die Reaktion der Schutzgeräte darauf. Sie können die Störschreibungen aus dem Gerät auslesen und mit Auswerte-Tools wie z.B. SIGRA nachträglich analysieren.

  • Seite 17: Struktur Der Funktion

    Die über DIGSI-PC ausgelesenen Daten werden im COMTRADE-Format abgespeichert. Über bestehende Kommunikationsverbindungen (z. B. IEC 61850, IEC 60870-5-103) können Störwertdaten normkonform über Anforderung zur Stationsleittechnik übertragen werden. Das Zentralgerät wertet die Daten mit entsprech- enden Programmen aus. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 18: Funktionsbeschreibung

    Startzeitpunkt versehen. Die Störschreibung protokolliert den Störfall mit einer Relativzeit. Der Bezugszeitpunkt ist der Beginn der Aufzeichnung. Zu jeder Störschreibung existiert ein entsprechender Störfallmeldepuffer mit gleicher Nummer. Dadurch ist die eindeutige Zuordnung der Störschreibung zum Ereignisprotokoll gesichert. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 19 In der folgenden Tabelle sehen Sie die Ausgangssignale der Funktion Störschreiber: Name Beschreibung Steuerung: Fehler-Nummer Die Meldung der aktuellen Fehlernummer ermöglicht eine eindeutige Zuordnung von Einträgen in den Meldungspuffern zu aufge- zeichneten Störschrieben. Steuerung: Aufzeichnung gestart. Störfallaufzeichnung läuft Steuerung: Aufzeichnung fertig Störfallaufzeichnung fertig SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 20 (rangiert + Das Signal ist rangiert und kann die Schreiber triggern. trigger) Diese Option ist für den Störschreiber nur dann verfügbar, wenn Sie den Parameter Störfallaufzeichnung auf benutzerdefiniert einstellen. Binäreingang Binärausgang Funktionstaste SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 21 Störschreibung 3.3 Funktionsbeschreibung [sc_FR_informationRouting, 1, de_DE] Bild 3-1 Rangierung der Signale in der Informationsrangierung SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 22: Anwendungs- Und Einstellhinweise

    Parameter: Vorlaufzeit • Empfohlener Einstellwert (_:2761:112) Vorlaufzeit = 0,50 s Mit dem Parameter Vorlaufzeit stellen Sie die Vorlaufzeit einer einzelnen Störschreibung ein. Die einge- stellte Vorlaufzeit wird dem eigentlichen Aufzeichnungskriterium der Störschreibung vorangestellt. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 23 Mit dem Parameter Ber. Nullstromkanal legen Sie fest, ob der berechnete Nullstrom 3I0 oder -3I0 in einem separaten Kanal aufgezeichnet wird oder nicht. Der separate Kanal ist in der Informationsrangierung in DIGSI 5 unter der Messstelle I 3-phasig sichtbar. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 24 U0 wird aus den Abtastwerten der Spannungen nach folgender Formel berechnet: U0 = (U )/3. Für jede Messstelle U 3-ph wird die berechnete Nullsystemspannung 3U0 aufgezeichnet. 3U0 wird aus den Abtastwerten der Spannungen nach folgender Formel berechnet: 3U0 = (U SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 25: Parameter

    8 kHz 1 kHz IEC 61850-Schr. • 4 kHz • 2 kHz • 1 kHz • _:2761:129 Steuerung:Ber. Nullst- nein nein romkanal • -3I0 • • _:2761:132 Steuerung:Ber. Nullsys- nein nein temspg.kanal • • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 26: Informationen

    Information Datenklasse (Typ) _:2761:300 Steuerung:Aufzeichnung starten _:2761:305 Steuerung:Speicher zurücksetzen _:2761:306 Steuerung:Speicher löschen _:2761:502 Steuerung:>Externer Start _:2761:503 Steuerung:>Manueller Start _:2761:310 Steuerung:Fehler-Nummer _:2761:311 Steuerung:Aufzeichnung gestart. _:2761:314 Steuerung:Aufzeichnung fertig _:2761:327 Steuerung:Tmax reduziert _:2761:324 Steuerung:Störfallpuffer ist voll SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 27: Slow-Scan-Schreiber

    Slow-Scan-Schreiber HINWEIS Wenn Sie die Funktion Slow-Scan-Schreiber verwenden wollen, muss das Gerät mit der CPU-Baugruppe CP300 ausgestattet sein. Funktionsübersicht Struktur der Funktion Funktionsbeschreibung Anwendungs- und Einstellhinweise Parameter Informationen Zeitsprünge Triggerfunktionen 1-phasig Triggerfunktionen 3-phasig SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 28: Funktionsübersicht

    Aufzeichnungszeiten möglich. Der ausgegebene Störschrieb enthält folgende Informationen: • Vorlaufzeit • Triggerzeitpunkt • Störschreibung • Triggerendemarke (falls gehender Trigger erfasst wird) • Nachlaufzeit (falls gehender Trigger erfasst wird) Zusätzlich wird die auslösende Triggerursache gespeichert. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 29: Struktur Der Funktion

    Über diese Schnittstellen werden die Messgrößen des 1-phasigen oder des 3-phasigen Spannungs- und Stromsystems bereitgestellt. Alle aus den gemessenen Größen berechenbaren Werte werden ebenfalls über diese Schnittstellen bereitgestellt. Anlagendaten und nicht parametrierbare Funktionsgruppen und Funktionen Die Anlagendaten sind sichtbar, aber nicht veränderbar. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 30: Funktionsbeschreibung

    Beachten Sie, dass die maximale Aufzeichnungsdauer und die Nachlaufzeit bei hohen Mittelungszeiten kürzer sein kann als erwartet, weil diese Parameter als ein Vielfaches der Mittelungszeit wirken. BEISPIEL Mittelungszeit: 1250 (entspricht 25 s) Maximale Aufzeichnungsdauer: 1 min Resultierende Störschrieblänge: 50 s SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 31 Leuchtdioden (LED) und Ausgangskontakte rangieren. Öffnen Sie dafür die Projektnavigation. Projekt > Gerät > Informationsrangierung • Klicken Sie mit der rechten Maustaste auf das Rangierfeld der Binärmeldung in der gewünschten LED- oder Binärausgangs-Spalte im Rangierbereich der Ziele. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 32 (trigger) Das Signal kann die Schreiber triggern. (rangiert + Das Signal ist rangiert und kann die Schreiber triggern. trigger) [sc_SSR_informationRouting, 1, de_DE] Bild 4-3 Rangierung der Signale in der Informationsrangierung Binäreingang Binärausgang Funktionstaste SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 33: 4.4 Anwendungs- Und Einstellhinweise

    Sichern Sie davor Ihre Aufzeichnungen, indem Sie sie manuell in DIGSI 5 exportieren oder sie in SICAM PQS archivieren. Löschen Sie anschließend Ihre Aufzeichnungen in DIGSI 5, um Inkonsistenzen zwischen neuen und alten Aufzeichnungen zu vermeiden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 34 Zeitraum vor einem Triggererignis. HINWEIS Die Vorlaufzeit muss maximal 10 % von der Nachlaufzeit betragen, sonst meldet DIGSI 5 eine Inkonsistenz. Parameter: Nachlaufzeit • Voreinstellwert (_:10081:113) Nachlaufzeit = 1 min SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 35 Nachlaufzeit neu gestartet und die Aufzeichnung verlängert. Um dies zu verhindern, kann eine Retrigger-Sperrzeit definiert werden. Identische Trigger, die während der Retrigger-Sperrzeit eintreffen, werden ignoriert und führen nicht zu einer Verlängerung. Alle anderen aktiven Kanäle können den Störschreiber retriggern und damit die Aufzeichnung verlängern. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 36 Sie können die Reihenfolge der auf den Slow-Scan-Schreiber rangierten Signale, unter Parameter > Aufzeich- nung > Signalreihenfolge konfigurieren. Damit legen Sie die Signalreihenfolge in den generierten Schrieben fest. Sie können nur die Signale in derselben Signalgruppe neu ordnen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 37: Parameter

    1 min bis 90 min 1 min Aufzeichnungsz. _:10081:139 Slow-Scan 1 bis 100 1:Freq.nachf.gruppen ID _:10081:140 Slow-Scan 1:Mittelungs- 1 Perioden bis 3000 Perioden 1 Perioden zeit _:10081:166 Slow-Scan 1:Retrigger- 0 min bis 240 min 1 min Sperrzeit SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 38: Informationen

    Allgemein:Modus (steuerbar) _:2731:52 Allgemein:Zustand _:2731:53 Allgemein:Bereitschaft Binär-EA _:10081:300 Slow-Scan 1:Aufzeichnung starten _:10081:502 Slow-Scan 1:>Externer Start _:10081:503 Slow-Scan 1:>Manueller Start _:10081:310 Slow-Scan 1:Fehler-Nummer _:10081:311 Slow-Scan 1:Aufzeichnung gestart. _:10081:314 Slow-Scan 1:Aufzeichnung fertig _:10081:322 Slow-Scan 1:Schreiber formatiert SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 39: Zeitsprünge

    Zeitsprünge, die kürzer sind als 50 ms, werden automatisch ausgeglichen und sind in Aufzeichnungen nicht sichtbar. Zeitsprünge, die größer sind als 50 ms, werden in Aufzeichnungen durch eine Markierungslinie TJ gekennzeichnet. (TJ = Timejump = Zeitsprung) SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 40: Triggerfunktionen 1-Phasig

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.8.1.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise eines Spannungstriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 41 Die Schwellen lassen sich in der Primär-, Sekundär und Prozentansicht einstellen. Alle folgenden Einstell- werte werden in der Sekundäransicht dargestellt. Modus Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Test-Flag markiert. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 42: Anwendungs- Und Einstellhinweise U Rms Trig (Effektivwert)

    Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um den Effektivwert der Spannung auf Überschreitung des parametrierten Wertes zu überwachen. Parameterwert Beschreibung Der Effektivwert der Spannung wird auf Überspannung überwacht. Der Effektivwert der Spannung wird nicht auf Überspannung überwacht. nein SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 43 Der negative Gradient des Effektivwertes der Spannung wird nicht über- nein wacht. Die Hysterese ist werkseitig auf 0,980 p.u. (enstpricht 2 %) des Parameters dM/dt fallend (/Filter- zeit) voreingestellt und kann angepasst werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 44: Anwendungs- Und Einstellhinweise U Grund.trig (Grundschwingung)

    Die Spannung der Grundschwingung wird auf Unterspannung überwacht. Die Spannung der Grundschwingung wird nicht auf Unterspannung über- nein wacht. Die Hysterese ist werkseitig auf 1,020 p.u. (entspricht 2 %) des Parameters Min-Trigger voreingestellt und kann angepasst werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 45: Parameter

    U RMS Trig 1:Max- 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Trigger Hysterese • _:9601:102 U RMS Trig 1:Min-Trigger nein aktiv • _:9601:106 U RMS Trig 1:Min-Trigger 0,300 V bis 340,000 V 80,000 V SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 46 0,300 V bis 340,000 V 20,000 V fallend (/Filterzeit) _:9571:116 U Grund. Trig 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. fallend Hysterese _:9571:112 U Grund. Trig 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 47: Informationen

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.8.2.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Stromtriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 48 • I RMS Trig.: Einstellung der Trigger für den Effektivwert des gemessenen Stromes HINWEIS Die Schwellwerte lassen sich in der Primär-, Sekundär und Prozentansicht einstellen. Alle folgenden Einstellwerte werden in der Sekundäransicht dargestellt. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 49: Anwendungs- Und Einstellhinweise I Rms Trig

    Beschreibung Der Effektivwert des Stromes wird auf Überstrom überwacht. Der Effektivwert des Stromes wird nicht auf Überstrom überwacht. nein Die Hysterese ist werkseitig auf 0,980 p.u. des ParametersMax-Trigger voreingestellt und kann angepasst werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 50: Anwendungs- Und Einstellhinweise I Grund. Trig

    Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2 %) des Parameters dM/dt fallend (/Filter- zeit) voreingestellt und kann angepasst werden. 4.8.2.5 Anwendungs- und Einstellhinweise I Grund. Trig Parameter: Modus • Voreinstellwert Modus = aus SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 51 Der positive Gradient des Stromes der Grundschwingung wird überwacht. Der positive Gradient des Stromes der Grundschwingung wird nicht über- nein wacht. Die Hysterese ist werkseitig 0,980 p.u. (entspricht 2 %) des Parameters dM/dt steig. (/Filterzeit) voreingestellt und kann angepasst werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 52: Parameter

    5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A _:9781:114 I RMS Trig 1:Min-Trigger 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Hysterese • _:9781:103 I RMS Trig 1:dM/dt stei- nein nein gend aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 53 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A _:9751:114 I Grund.Trig 1:Min- 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Trigger Hysterese • _:9751:103 I Grund.Trig 1:dM/dt stei- nein nein gend aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 54: Informationen

    Trigger) in den Slow-Scan-Schreibern. Es wird auf die Netzfrequenz getriggert. Struktur der Funktion 4.8.3.2 Die Funktion Frequenztrigger kann in Funktionsgruppen mit 1-phasiger Strom- und Spannungsmessung verwendet werden. Die Struktur der Funktion Frequenztrigger ist in folgendem Bild dargestellt: SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 55: Funktionsbeschreibung

    0,998 p.u. beim Max. und Gradienten-Trigger und 1,002 p.u. beim Min-Trigger. Eine Über- oder Unterschreitung eines der parametrierten Schwellwerte führt zur Triggerauslösung. Die Trig- gerauslösung wird an den Schreibern aber erst dann wirksam, wenn Sie den Trigger auf den Schreiber rangiert haben. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 56: Anwendungs- Und Einstellhinweise Frequenz-Trigger

    Voreinstellwert (_:9721:102) Max-Trigger = 50,200 Hz • Voreinstellwert (_:9721:113) Max-Trigger Hysterese = 0,998 p.u. Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Netzfrequenz auf Über- schreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 57 Voreinstellwert (_:9721:116) dM/dt fallend Hysterese = 0,998 p.u. • Voreinstellwert (_:9721:112) Filterzeit = 2 Perioden Mit dem Parameter dM/dt fallend aktiv aktivieren Sie den Gradienten-Trigger, um den negativen Gradienten der Netzfrequenz über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 58: Parameter

    2 Perioden bis 250 Perioden 2 Perioden 4.8.3.6 Informationen Information Datenklasse (Typ) Frq. Trigger 1 _:9721:54 Frq. Trigger 1:Nicht wirksam _:9721:52 Frq. Trigger 1:Zustand _:9721:53 Frq. Trigger 1:Bereitschaft _:9721:301 Frq. Trigger 1:Trigger aktiv SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 59: Leistungstrigger

    Jeder Funktionsblock der Summen Trigger beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten-Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.8.4.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Leistungstriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 60 Die Schwellen lassen sich in der Primär-, Sekundär und Prozentansicht einstellen. Alle folgenden Einstell- werte werden in der Sekundäransicht dargestellt. Modus Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Test-Flag markiert. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 61: Anwendungs- Und Einstellhinweise P Trigger

    Voreinstellwert (_:19411:105) Max-Trigger = 0 W • Voreinstellwert (_:19411:113) Max-Trigger Hysterese = 0,980 p.u. Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Summenwirkleistung auf Überschreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 62 Voreinstellwert (_:19411:116) dM/dt fallend Hysterese = 0,980 p.u. • Voreinstellwert (_:19411:112) Filterzeit = 2 Perioden Mit dem Parameter dM/dt fallend aktiv aktivieren Sie den Gradienten-Trigger, um den negativen Gradienten der Summenwirkleistung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 63: Anwendungs- Und Einstellhinweise Q Trigger

    Voreinstellwert (_:19441:106) Min-Trigger = 0 var • Voreinstellwert (_:19441:114) Min-Trigger Hysterese = 1,020 p.u. Mit dem Parameter Min-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Summenblindleistung auf Unterschreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 64: Parameter

    Adr. Parameter Einstellmöglichkeiten Voreinstellung P Trigger 1 • _:19411:1 P Trigger 1:Modus • • Test • _:19411:111 P Trigger 1:Leistungs- negativ positiv richtung • positiv • _:19411:101 P Trigger 1:Max-Trigger nein aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 65 1 A @ 100 Inenn 0,20 var bis 20000,00 var 20,00 var (/Filterzeit) 5 A @ 100 Inenn 0,60 var bis 100000,00 var 100,00 var _:19441:115 Q Trigger 1:dM/dt steig. 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 66: Informationen

    P Trigger 1:Zustand _:19411:53 P Trigger 1:Bereitschaft _:19411:301 P Trigger 1:Trigger aktiv Q Trigger 1 _:19441:54 Q Trigger 1:Nicht wirksam _:19441:52 Q Trigger 1:Zustand _:19441:53 Q Trigger 1:Bereitschaft _:19441:301 Q Trigger 1:Trigger aktiv SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 67: Triggerfunktionen 3-Phasig

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.9.1.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise eines Spannungstriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 68 • U2 Trigger: Einstellung der Trigger für die Gegensystemkomponente der gemessenen Spannung HINWEIS Die Trigger U Grund und U RMS sind 3-phasige Bausteine (U ). Die eingestellten Schwellwerte wirken auf alle Phasen gleichermaßen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 69: Anwendungs- Und Einstellhinweise U Grund.trig (Grundschwingung)

    Der Funktionsblock U Grund. Trig 1 wird aktiviert und die Grund- schwingung gemäß den eingestellten Triggerparametern überwacht. Der Funktionsblock U Grund. Trig 1 wird deaktiviert. Der Funktionsblock U Grund. Trig 1 wird zu Testzwecken aktiviert. Test SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 70 Die Spannung der Grundschwingung wird auf Überspannung überwacht. Die Spannung der Grundschwingung wird nicht auf Überspannung über- nein wacht. Wenn der Max-Trigger nicht phasenselektiv arbeitet, gilt der eingestellte Schwellwert des Parameters Max. (Nicht phasensel.) für alle Phasen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 71 +dM/dt (Nicht phasensel.) für alle Phasen. Wenn der Gradienten-Trigger phasenselektiv arbeitet, stellen Sie die Schwellwerte für den Gradienten-Trigger pro Phase ein. Dann sind die Parameter +dM/dt L1(L12), +dM/dt L2(L23) und +dM/dt L3(L31) wirksam. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 72: Anwendungs- Und Einstellhinweise U Rms Trig (Effektivwert)

    Mit dem Parameter Messwert definieren Sie, unabhängig von der Anschlussart, ob Sie auf Leiter-Leiter- oder Leiter-Erde-Größen triggern wollen. Parameterwert Beschreibung Die Triggerung erfolgt auf der Basis von Leiter-Erde-Größen. Leiter-Erde Die Triggerung erfolgt auf der Basis von Leiter-Leiter-Größen. Leiter-Leiter SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 73 Parameter: (_:9601:102) Min. aktiv/Min-Trigger/Min. Hysterese • Voreinstellwert (_:9601:102) Min. aktiv = ja • Voreinstellwert (_:9601:106) Min. (Nicht phasensel.) = 80,000 V • Voreinstellwert (_:9601:121) Min. L1(L12) = 80,000 V SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 74 • Voreinstellwert (_:9601:108) -dM/dt (Nicht phasensel.) = 20,000 V • Voreinstellwert (_:9601:127) -dM/dt L1(L12) = 20,000 V • Voreinstellwert (_:9601:128) -dM/dt L2(L23) = 20,000 V • Voreinstellwert (_:9601:129) -dM/dt L3(L31) = 20,000 V SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 75: Anwendungs- Und Einstellhinweise U0 Trigger (Nullsystem)

    • Voreinstellwert (_:9631:103) dM/dt steigend aktiv = nein • Voreinstellwert (_:9631:107) dM/dt steig. (/Filterzeit) = 11.547 V • Voreinstellwert (_:9631:115) dM/dt steig. Hysterese = 0.980 p.u. • Voreinstellwert (_:9631:112) Filterzeit = 2 Perioden SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 76: Anwendungs- Und Einstellhinweise U1 Trigger (Mitsystem)

    Die Spannung im Mitsystem wird auf Unterspannung überwacht. Die Spannung im Mitsystem wird nicht auf Unterspannung überwacht. nein Die Hysterese ist werkseitig auf 1,020 p.u. (entspricht 2%) des Parameters Min-Trigger voreingestellt und kann angepasst werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 77: Anwendungs- Und Einstellhinweise U2 Trigger (Gegensystem)

    Voreinstellwert (_:9691:105) Max-Trigger = 69.284 V • Voreinstellwert (_:9691:113) Max-Trigger Hysterese = 0.980 p.u. Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um im Gegensystem die Spannung auf Überschreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 78: Parameter

    0,300 V bis 340,000 V 120,000 V L2(L23) _:9571:120 U Grund. Trig 1:Max. 0,300 V bis 340,000 V 120,000 V L3(L31) _:9571:113 U Grund. Trig 1:Max. 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 79 Test • _:9601:9 U RMS Trig 1:Messwert Leiter-Erde Leiter-Leiter • Leiter-Leiter • _:9601:117 U RMS Trig 1:Phasense- nein nein lektiv • _:9601:112 U RMS Trig 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 80 0,300 V bis 340,000 V 20,000 V L1(L12) _:9601:128 U RMS Trig 1:-dM/dt 0,300 V bis 340,000 V 20,000 V L2(L23) _:9601:129 U RMS Trig 1:-dM/dt 0,300 V bis 340,000 V 20,000 V L3(L31) SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 81 0,300 V bis 340,000 V 20,000 V fallend (/Filterzeit) _:9661:116 U1 Trigger 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. fallend Hysterese _:9661:112 U1 Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 82: Informationen

    U1 Trigger 1:Zustand _:9661:53 U1 Trigger 1:Bereitschaft _:9661:301 U1 Trigger 1:Trigger aktiv U2 Trigger 1 _:9691:54 U2 Trigger 1:Nicht wirksam _:9691:52 U2 Trigger 1:Zustand _:9691:53 U2 Trigger 1:Bereitschaft _:9691:301 U2 Trigger 1:Trigger aktiv SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 83: Stromtrigger

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.9.2.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Stromtriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 84 I0 Trigger: Einstellung der Trigger für die Nullsystemkomponente des gemessenen Stromes • I1 Trigger: Einstellung der Trigger für die Mitsystemkomponente des gemessenen Stromes • I2 Trigger: Einstellung der Trigger für die Gegensystemkomponente des gemessenen Stromes SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 85: Anwendungs- Und Einstellhinweise I Grund. Trig

    Der Funktionsblock I Grund.Trig 1 wird zu Testzwecken aktiviert. Test Parameter: Phasenselektiv • Voreinstellwert (_:9751:117) Phasenselektiv = nein Mit dem Parameter Phasenselektiv definieren Sie, ob Sie die Schwellwerte der Pegeltrigger und des Gradienten-Triggers phasenselektiv einstellen wollen oder nicht. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 86 Voreinstellwert (_:9751:106) Min. (Nicht phasensel.) = 0,800 A • Voreinstellwert (_:9751:121) Min. L1 = 0,800 A • Voreinstellwert (_:9751:122) Min. L2 = 0,800 A • Voreinstellwert (_:9751:123) Min. L3 = 0,800 A • Voreinstellwert (_:9751:114) Min. Hysterese = 1,020 p.u. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 87 • Voreinstellwert (_:9751:112) Filterzeit = 2 Perioden Mit dem Parameter -dM/dt aktiv aktivieren Sie den Gradienten-Trigger, um den negativen Gradienten des Stromes der Grundschwingung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 88: Anwendungs- Und Einstellhinweise I Rms Trig

    Für folgende Trigger wirken dann die phasenselektiven Parameter: • Max-Trigger • Min-Trigger • dM/dt steig. (/Filterzeit) • dM/dt fallend (/Filterzeit) Parameter: Max. aktiv/Max-Trigger/Max. Hysterese • Voreinstellwert (_:9781:101) Max. aktiv = ja • Voreinstellwert (_:9781:105) Max. (Nicht phasensel.) = 1,200 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 89 Voreinstellwert (_:9781:124) +dM/dt L1 = 0,300 A • Voreinstellwert (_:9781:125) +dM/dt L2 = 0,300 A • Voreinstellwert (_:9781:126) +dM/dt L3 = 0,300 A • Voreinstellwert (_:9781:115) +dM/dt Hysterese = 0,980 p.u. • Voreinstellwert (_:9781:112) Filterzeit = 2 Perioden SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 90: Anwendungs- Und Einstellhinweise I0 Trigger (Nullsystem)

    Parameterwert Beschreibung Der Funktionsblock I0 Trigger wird aktiviert und der Strom im Nullsystem gemäß den eingestellten Triggerparametern überwacht. Der Funktionsblock I0 Trigger wird deaktiviert. Der Funktionsblock I0 Trigger wird zu Testzwecken aktiviert. Test SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 91: Anwendungs- Und Einstellhinweise I1 Trigger (Mitsystem)

    Voreinstellwert (_:9841:105) Max-Trigger = 1.200 A • Voreinstellwert (_:9841:113) Max-Trigger Hysterese = 0.980 p.u. Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um den Strom im Mitsystem auf Überschreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 92 Der negative Gradient des Stromes im Mitsystem wird überwacht. Der negative Gradient des Stromes im Mitsystem wird nicht überwacht. nein Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des ParametersdM/dt fallend (/Filter- zeit) voreingestellt und kann geändert werden. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 93: Anwendungs- Und Einstellhinweise I2 Trigger (Gegensystem)

    Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des ParametersdM/dt steig. (/Filterzeit) voreingestellt und kann angepasst werden. 4.9.2.9 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:9751:1 I Grund.Trig 1:Modus • • Test • _:9751:117 I Grund.Trig 1:Phasense- nein nein lektiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 94 5 A @ 50 Inenn 0,15 A bis 250,00 A 4,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,800 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 95 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A _:9751:115 I Grund.Trig 1:+dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese dM/dt fallend (/Filterzeit) • _:9751:104 I Grund.Trig 1:-dM/dt nein nein aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 96 5 A @ 50 Inenn 0,15 A bis 250,00 A 6,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 6,000 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 97 5 A @ 50 Inenn 0,15 A bis 250,00 A 4,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,800 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 98 5 A @ 50 Inenn 0,15 A bis 250,00 A 1,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,300 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 99 0,980 p.u. Hysterese _:9811:112 I0 Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden I1 Trigger 1 • _:9841:1 I1 Trigger 1:Modus • • Test • _:9841:101 I1 Trigger 1:Max-Trigger nein aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 100 0,980 p.u. fallend Hysterese _:9841:112 I1 Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden I2 Trigger 1 • _:9871:1 I2 Trigger 1:Modus • • Test • _:9871:101 I2 Trigger 1:Max-Trigger nein aktiv • SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 101: Informationen

    I1 Trigger 1 _:9841:54 I1 Trigger 1:Nicht wirksam _:9841:52 I1 Trigger 1:Zustand _:9841:53 I1 Trigger 1:Bereitschaft _:9841:301 I1 Trigger 1:Trigger aktiv I2 Trigger 1 _:9871:54 I2 Trigger 1:Nicht wirksam _:9871:52 I2 Trigger 1:Zustand SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 102: Frequenztrigger

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 4.9.3.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Frequenztriggers. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 103 Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Testflag markiert. Max-Trigger aktiv/Min-Trigger aktiv Mit den Parametern Max-Trigger aktiv und Min-Trigger aktiv definieren Sie, ob der jeweilige Pegel- trigger aktiv oder inaktiv ist. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 104: Anwendungs- Und Einstellhinweise Frequenz-Trigger

    Voreinstellwert (_:9721:104) Min-Trigger = 49.600 Hz • Voreinstellwert (_:9721:114) Min-Trigger Hysterese = 1,002 p.u. Mit dem Parameter Min-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Netzfrequenz auf Unter- schreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 105: Parameter

    Voreinstellung Frq. Trigger 1 • _:9721:1 Frq. Trigger 1:Modus • • Test • _:9721:101 Frq. Trigger 1:Max- nein Trigger aktiv • _:9721:102 Frq. Trigger 1:Max- 50,000 Hz bis 60,000 Hz 50,200 Hz Trigger SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 106: Informationen

    (Pegel- und Gradienten-Trigger) in den Slow-Scan-Schreibern. Es wird auf Wirk-, Blind- und Scheinleis- tung sowie auf Netzpendelung getriggert. 4.9.4.2 Struktur der Funktion Die Funktion Leistungstrigger kann in Funktionsgruppen mit 3-phasiger Strom- und Spannungsmessung verwendet werden. Die Struktur der Funktion Leistungstrigger ist in folgendem Bild dargestellt: SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 107: Funktionsbeschreibung Trigger Pendelung

    4.9.4.7 Funktionsbeschreibung Trigger Pendelung 4.9.4.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise der Summen-Leistungstrigger. [dwlotrip-161012-02.tif, 1, de_DE] Bild 4-20 Logikdiagramm des Leistungstriggers Die Funktion Leistungstrigger untergliedert sich für die Summen-Trigger in Pegel- und Gradienten-Trigger. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 108: Anwendungs- Und Einstellhinweise Trigger

    Mit den Parametern dM/dt steig. (/Filterzeit) und dM/dt fallend (/Filterzeit) definieren Sie, ab welchem Schwellwert innerhalb der parametrierten Filterzeit ein Störschrieb startet. Anwendungs- und Einstellhinweise P Summe Trig 4.9.4.4 Parameter: Modus • Voreinstellwert (_:9901:1) Modus = aus SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 109 Parameter: dM/dt steigend aktiv - dM/dt steig. (/Filterzeit) - dM/dt steig. Hysterese - Filterzeit • Voreinstellwert (_:9901:103) dM/dt steigend aktiv = nein • Voreinstellwert (_:9901:107) dM/dt steig. (/Filterzeit) = 34.641 W SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 110: Anwendungs- Und Einstellhinweise Q Summe Trig

    Mit dem Parameter Leistungsrichtung können Sie auf negative Leistungen triggern, wenn Sie den Para- meter auf negativ einstellen. Parameterwert Beschreibung Dieser Einstellwert hat keinen Einfluss auf die Triggerschwellen. positiv Dieser Einstellwert multipliziert die Triggerschwellen mit -1. negativ SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 111 Parameter: dM/dt fallend aktiv - dM/dt fallend (/Filterzeit) - dM/dt fallend Hysterese - Filterzeit • Voreinstellwert (_:9961:104) dM/dt fallend aktiv = nein • Voreinstellwert (_:9961:108) dM/dt fallend (/Filterzeit) = 34.641 var SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 112: Anwendungs- Und Einstellhinweise S Summe Trig

    Mit dem Parameter Min-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Summenscheinleistung auf Unterschreitung des parametrierten Wertes zu überwachen. Parameterwert Beschreibung Die Summenscheinleistung wird auf Unterschreitung des parametrierten Wertes überwacht. Die Summenscheinleistung wird nicht auf Unterschreitung des parame- nein trierten Wertes überwacht. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 113: Funktionsbeschreibung Trigger Pendelung

    Fehler oder Lastabwurf. Das folgende Bild zeigt den beteiligten Netzabschnitt mit den speisenden Gene- ratoren A und B und dem Pendelzentrum. Pendelzentrum beschreibt den Ort auf einer Leitung, an dem bei einer Pendelung der Spannungseinbruch am größten ist. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 114: Anwendungs- Und Einstellhinweise Trigger Pendelung

    Für eine gegebene Leitung sind die folgenden Daten bekannt: 3-poliger Kurzschlussstrom an linker Leitung 20 kA /-72° 3-poliger Kurzschlussstrom an rechter Leitung 12 kA /-83 Leitungsimpedanz (5,17 + 19,31i) Ω Primäre Nennspannung 110 kV Primärer Nennstrom 800 A SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 115: Parameter

    1 A @ 100 Inenn 0,36 W bis 6000,00 W 34,64 W steig. (/Filterzeit) 5 A @ 100 Inenn 1,80 W bis 300000,00 W 173,21 W _:9901:115 P Summe Trig 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. steig. Hysterese SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 116 Trigger aktiv • _:10021:105 S Summe Trig 1:Max- 1 A @ 100 Inenn 0,36 VA bis 60000,00 VA 207,85 VA Trigger 5 A @ 100 Inenn 1,80 VA bis 300000,00 VA 1039,23 VA SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 117: Informationen

    Q Summe Trig 1 _:9961:54 Q Summe Trig 1:Nicht wirksam _:9961:52 Q Summe Trig 1:Zustand _:9961:53 Q Summe Trig 1:Bereitschaft _:9961:301 Q Summe Trig 1:Trigger aktiv S Summe Trig 1 _:10021:54 S Summe Trig 1:Nicht wirksam SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 118 S Summe Trig 1:Zustand _:10021:53 S Summe Trig 1:Bereitschaft _:10021:301 S Summe Trig 1:Trigger aktiv Trigger Pdl # _:54 Trigger Pdl #:Nicht wirksam _:52 Trigger Pdl #:Zustand _:53 Trigger Pdl #:Bereitschaft _:301 Trigger Pdl #:Trigger aktiv SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 119: Messgrößen Und Schreiberrangierungsfunktionen

    Messgrößen und Schreiberrangierungsfunktionen HINWEIS Wenn Sie die Funktionen zur Schreiberrangierung verwenden wollen, muss das Gerät mit der CPU- Baugruppe CP300 CPU ausgestattet sein. Messgrößen Schreiberrangierung U Schreiberrangierung UI 1-phasig Schreiberrangierung UI 3-phasig SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 120: Messgrößen

    Messgrößen Eigenschaften der Messgrößen 5.1.1 Mit dem SIPROTEC 5-Gerät stehen verschiedene Aufzeichnungsmöglichkeiten zur Überwachung und Analyse der Netzspannungsqualität zur Verfügung. In Dreiphasennetzen werden Messgrößen gemessen oder berechnet. Um eine optimale Netzqualitätsüberwachung zu erzielen, finden Sie in den nachfolgenden Tabellen die Empfehlungen zu der Rangierung der Messwerte in DIGSI 5.
  • Seite 121 Rangierung U:U1 Halbperiode Rangierung U:U2 Halbperiode Tabelle 5-3 Verwendung der Strommessgrößen Messgröße Aktualisierungsrate Verwendung in Rangierung I:Iph rms Halbperiode Rangierung I:IN rms Halbperiode Rangierung I:Iph Gs. Halbperiode Rangierung I:IN Gs. Halbperiode SSR: Slow-Scan-Schreiber SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 122 Übrige Messwerte (keine Schreiberrangierungsmesswerte) Tabelle 5-7 Verwendung der übrigen Messwerte Messgröße Aktualisierungsrate Verwendung in z.B. Betriebsmesswerte z.B. 180 ms Einstellbar im Parameter Messfenster: 10 ms; 20 ms; 40 ms; 60 ms; 80 ms; 100 ms SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 123: Rangierung Der Messgrößen In Digsi 5 Für Die Verarbeitung In Sicam Pqs

    Rangierungsmodule verfügbar, die sich in der Berechnungsmethode und der Aktualisie- rungsrate der Messgrößen unterscheiden können. Wenn Sie gleiche Messgrößen mit unterschiedlichen Berechnungsmethoden und Aktualisierungsraten aufzeichen, empfiehlt Siemens die Rangierung dieser Messgrößen in unterschiedliche Schreiber, damit SICAM PQS diese Messgrößen verarbeiten kann. BEISPIEL: Die Rangierungsmodule Rangierung f zeichnen die Messgrößen mit unterschiedlichen Aktualisierungsraten...

  • Seite 124: Schreiberrangierung U

    Informationen 5.2.5 Frequenz Information Datenklasse (Typ) Rangierung f _:301 Rangierung f:f Spannung Information Datenklasse (Typ) Rangierung U _:300 Rangierung U:Uph rms _:301 Rangierung U:Upp rms _:302 Rangierung U:UN rms _:303 Rangierung U:Uph Gs. SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 125 Messgrößen und Schreiberrangierungsfunktionen 5.2 Schreiberrangierung U Information Datenklasse (Typ) _:304 Rangierung U:Upp Gs. _:305 Rangierung U:UN Gs. _:306 Rangierung U:U0 _:307 Rangierung U:U1 _:308 Rangierung U:U2 SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 126: Schreiberrangierung Ui 1-Phasig

    Rangierung I:Iph rms _:306 Rangierung I:Iph Gs. Spannung Information Datenklasse (Typ) Rangierung U _:302 Rangierung U:Uph rms _:306 Rangierung U:Uph Gs. Leistung Information Datenklasse (Typ) Rangierung Pwr _:305 Rangierung Pwr:P _:306 Rangierung Pwr:Q SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...

  • Seite 127: Schreiberrangierung Ui 3-Phasig

    Rangierung I:Iph rms _:301 Rangierung I:IN rms _:302 Rangierung I:Iph Gs. _:303 Rangierung I:IN Gs. _:304 Rangierung I:I0 _:305 Rangierung I:I1 _:306 Rangierung I:I2 Spannung Information Datenklasse (Typ) Rangierung U _:300 Rangierung U:Uph rms SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
  • Seite 128 Information Datenklasse (Typ) Rangierung Pwr _:300 Rangierung Pwr:P ges _:301 Rangierung Pwr:Q ges _:302 Rangierung Pwr:S ges _:303 Rangierung Pwr:LF ges _:305 Rangierung Pwr:P _:306 Rangierung Pwr:Q _:307 Rangierung Pwr:S _:308 Rangierung Pwr:LF SIPROTEC 5, Aufzeichnung, Gerätehandbuch C53000-H5000-C089-1, Ausgabe 08.2021...
