Aufbau des Geräts
2.2 Anzeige- und Bedienelemente
2.2 Anzeige- und Bedienelemente
[le_label_from_7XV5461-decice, 1, --_--]

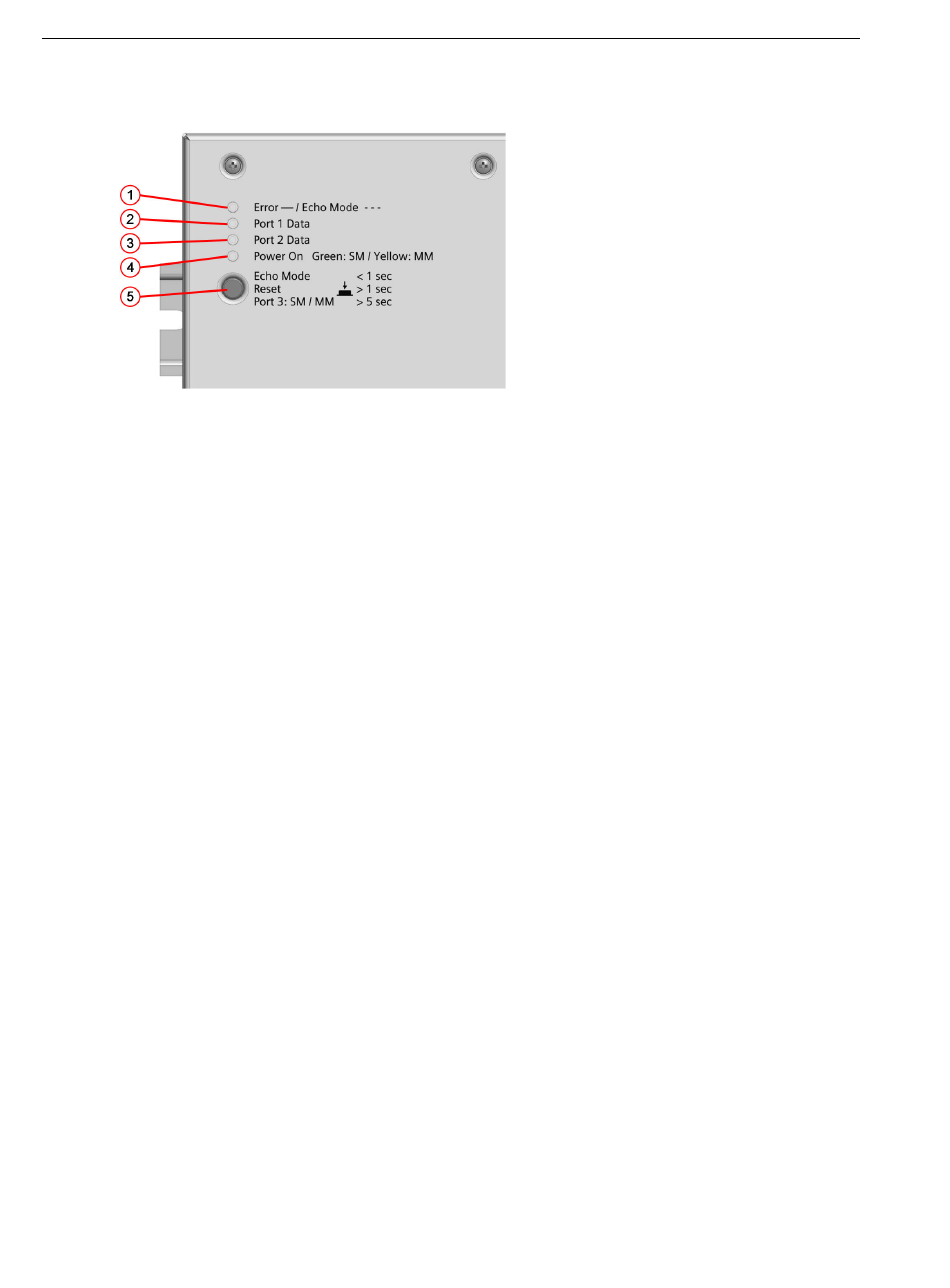

Bild 2-2
(1) LED Error— / Echo Mode ---: Fehler auf der Leitung (LED leuchtet dauerhaft rot), Echo Mode
aktiviert (LED blinkt rot). Für weitere Informationen zum Echo Mode , siehe
(2) LED Port 1 Data: LED blinkt gelb: Daten werden gesendet oder empfangen
(3) LED Port 2 Data: LED blinkt gelb: Daten werden gesendet oder empfangen
(4) LED Power on Green: SM / Yellow: MM Gerät wird mit Spannung versorgt und befindet sich
im Singlemode (LED leuchtet grün) oder im Multimode (LED leuchtet gelb). Für weitere Informa-
tionen zu Singlemode und Multimode, siehe
(5) Taste Echo Mode | Reset | Port 3: SM / MM
Taste kurz drücken (< 1 s): Echo Mode aktivieren. Für weitere Informationen zum Echo Mode,
siehe
Taste 1 s bis 5 s drücken: Gerät startet neu. Dadurch wird das Life Contact-Relais in Ruhelage
geschaltet, die interne Logik zurückgesetzt und der Testbetrieb deaktiviert. Nach dem Hochfahren
schaltet das Life Contact-Relais in Arbeitslage.
Taste länger als 5 s drücken: das Gerät schaltet zwischen Modus Singlemode und Multimode um.
18
Anzeige und Bedienelemente auf der Vorderseite
4.3 Gerät testen.
4.2 Modus umschalten.
SIPROTEC 5, Long Distance Fiber Optic Repeater, Handbuch
C53000-G5050-C095-1, Ausgabe 06.2025
4.3 Gerät testen.
