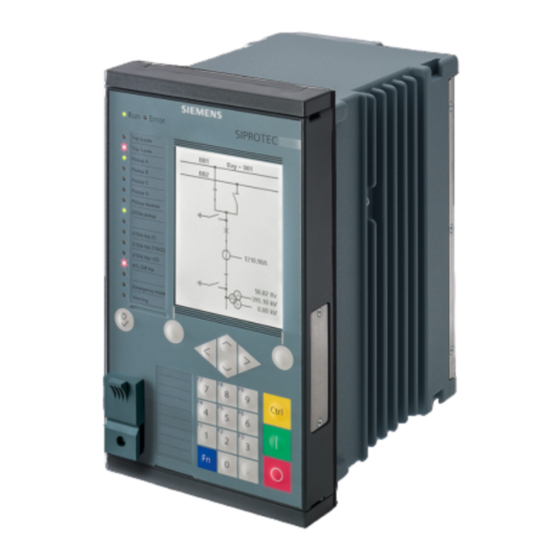

Siemens SIPROTEC 5 Handbuch

Vorschau ausblenden Andere Handbücher für SIPROTEC 5:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIPROTEC 5
Störschreiber
7KE85
ab V7.80
Handbuch
C53000-G5000-C018-6
Vorwort
Open Source Software
Inhaltsverzeichnis
Einführung
Funktionale Grundstruktur
Systemfunktionen
Applikationen
Anlagendaten
Funktionsgruppentypen
Störschreiber
Überwachungsfunktionen
Mess- und Energiewerte
Funktionsprüfungen
Technische Daten
Anhang
Glossar
Stichwortverzeichnis
1
2
3
4
5
6
7
8
9
10
11
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC 5

Inhaltszusammenfassung für Siemens SIPROTEC 5

  • Seite 1 Vorwort Open Source Software Inhaltsverzeichnis SIPROTEC 5 Einführung Störschreiber Funktionale Grundstruktur 7KE85 Systemfunktionen Applikationen ab V7.80 Anlagendaten Handbuch Funktionsgruppentypen Störschreiber Überwachungsfunktionen Mess- und Energiewerte Funktionsprüfungen Technische Daten Anhang Glossar Stichwortverzeichnis C53000-G5000-C018-6...

  • Seite 2: Haftungsausschluss

    Alle Rechte für den Fall der Patenterteilung, Geschmacks- ausschließlich für Informationszwecke konzipiert. Obwohl oder Gebrauchsmustereintragung sind vorbehalten. die Siemens AG sich bemüht hat, das Dokument so präzise und aktuell wie möglich zu halten, übernimmt die Siemens Marken AG keine Haftung für Mängel und Schäden, die durch die SIPROTEC™, DIGSI™, SIGUARD™, SIMEAS™...

  • Seite 3: Vorwort

    Dieses Handbuch ist gültig für die SIPROTEC 5-Gerätefamilie. Weiterführende Dokumentation [dwprefdm-221012-01.tif, 3, de_DE] • Gerätehandbücher Gerätehandbücher beschreiben die Funktionen und Applikationen eines spezifischen SIPROTEC 5- Gerätes. Das gedruckte Handbuch und die Geräte-Online-Hilfe haben dieselbe Informationsstruktur. • Hardware-Handbuch Das Hardware-Handbuch beschreibt die Hardware-Bausteine und Gerätekombinationen der SIPROTEC 5- Gerätefamilie.
  • Seite 4 • Engineering Guide Der Engineering Guide beschreibt die wesentlichen Schritte beim Engineering mit DIGSI 5. Zusätzlich erfahren Sie im Engineering Guide, wie Sie eine projektierte Konfiguration in ein SIPROTEC 5-Gerät laden und die Gerätefunktionalität des SIPROTEC 5-Gerätes aktualisieren. • Online-Hilfe DIGSI 5 Die Online-Hilfe DIGSI 5 enthält ein Hilfepaket für DIGSI und CFC.
  • Seite 5 Vorwort Weitere Unterstützung Bei Fragen zum System wenden Sie sich an Ihren Siemens-Vertriebspartner. Support Unser Customer Support Center unterstützt Sie rund um die Uhr. Tel: +49 (180) 524-7000 Fax: +49 (180) 524-2471 E-Mail: support.energy@siemens.com Schulungskurse Sie können das individuelle Kursangebot bei unserem Training Center erfragen:...
  • Seite 6 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremdge- räten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt Folgendes voraus: •...

  • Seite 7: Open Source Software

    Sie sind berechtigt, die Open Source Software gemäß den jeweiligen Open-Source-Software-Lizenz- bedingungen zu nutzen. Bei Widersprüchen zwischen den Open-Source-Software-Lizenzbedingungen und den für das Produkt geltenden Siemens Lizenzbedingungen gelten in Bezug auf die Open Source Software die Open-Source-Software-Lizenzbedingungen vorrangig. Die Open Source Software wird unentgeltlich über- lassen.
  • Seite 8 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 9: Inhaltsverzeichnis

    3.1.8 Security-Meldepuffer....................60 3.1.9 Gerätediagnosepuffer....................62 3.1.10 Sichern und Löschen der Meldepuffer ................. 63 3.1.11 Gespeicherte Meldungen im SIPROTEC 5-Gerät............65 3.1.12 Testbetrieb und die Beeinflussung von Meldungen an eine Stationsleittechnik..... 67 Messwerterfassung ......................68 Abtastfrequenznachführung und Frequenznachführgruppen..........70 3.3.1 Übersicht........................70 3.3.2...
  • Seite 10 Anwendungs- und Einstellhinweise für die Messstelle Spannung 1‑phasig (U-1ph)...135 Parameter........................137 Informationen.........................143 Funktionsgruppentypen...........................147 Funktionsgruppentyp Spannung 3-phasig............... 148 6.1.1 Übersicht........................148 6.1.2 Struktur der Funktionsgruppe..................148 6.1.3 Anwendungs- und Einstellhinweise................150 6.1.4 Parameter......................... 150 6.1.5 Informationen......................151 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 11 Einbindung einer seriellen 20-mA-Einheit............. 196 6.5.5.2 Einbindung einer 20-mA-Einheit Ethernet.............199 6.5.6 U/I-Messumformer-Einheit mit schnellen Eingängen...........201 6.5.6.1 Übersicht......................201 6.5.6.2 Struktur der Funktion................... 202 6.5.6.3 Funktionsbeschreibung..................202 6.5.6.4 Anwendungs- und Einstellhinweise..............203 6.5.6.5 Parameter......................207 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 12 Anwendungs- und Einstellhinweise ..............257 7.2.7.5 Parameter......................259 7.2.7.6 Informationen......................260 7.2.8 Kontinuierlicher Schreiber..................260 7.2.8.1 Funktionsübersicht....................260 7.2.8.2 Struktur der Funktion ..................260 7.2.8.3 Funktionsbeschreibung ..................260 7.2.8.4 Anwendungs- und Einstellhinweise ..............262 7.2.8.5 Parameter......................263 7.2.8.6 Informationen......................263 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 13 Funktionsbeschreibung..................301 7.4.3.4 Anwendungs- und Einstellhinweise Frequenz-Trigger........... 302 7.4.3.5 Parameter......................304 7.4.3.6 Informationen......................304 7.4.4 Leistungstrigger......................305 7.4.4.1 Funktionsübersicht....................305 7.4.4.2 Struktur der Funktion................... 305 7.4.4.3 Funktionsbeschreibung..................305 7.4.4.4 Anwendungs- und Einstellhinweise P Trigger............307 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 14 Rangierung der Messgrößen in DIGSI 5 für die Verarbeitung in SICAM PQS.... 370 7.6.2 Schreiberrangierung U....................370 7.6.2.1 Funktionsübersicht....................370 7.6.2.2 Struktur der Funktion................... 370 7.6.2.3 Meldungen ......................370 7.6.2.4 Anwendungs- und Einstellhinweise ..............371 7.6.2.5 Parameter......................372 7.6.2.6 Informationen......................372 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 15 Struktur der Funktion ..................396 8.3.4.3 Funktionsbeschreibung..................396 8.3.4.4 Anwendungs- und Einstellhinweise..............397 8.3.4.5 Parameter......................397 8.3.4.6 Informationen......................397 8.3.5 Drahtbrucherkennung....................398 8.3.5.1 Funktionsübersicht....................398 8.3.5.2 Struktur der Funktion................... 398 8.3.5.3 Funktionsbeschreibung..................399 8.3.5.4 Anwendungs- und Einstellhinweise..............401 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 16 Struktur der Funktion...................... 431 Betriebsmesswerte......................432 Grundschwingungs- und Symmetrische Komponenten............ 434 Mittelwerte........................435 9.5.1 Funktionsbeschreibung Mittelwerte................435 9.5.2 Anwendungs- und Einstellhinweise Mittelwerte............435 Minimal-/Maximalwerte....................438 9.6.1 Funktionsbeschreibung Minimal-/Maximalwerte............438 9.6.2 Anwendungs- und Einstellhinweise Minimal-/Maximalwerte........439 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 17 Typografie- und Zeichenkonventionen................471 Standardvarianten für 7KE85..................474 Anschlussbeispiele für Stromwandler................478 Anschlussbeispiele der Spannungswandler für modulare Geräte........481 Anwendungsbeispiele des Störschreibers................ 485 Schirmkonzept........................ 488 SDHC-Speicherkarte ....................... 489 Fehlerbehebung der SDHC-Speicherkarte ................491 Glossar..............................493 Stichwortverzeichnis..........................505 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 18 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 19: Einführung

    Einführung Allgemeines Eigenschaften von SIPROTEC 5 Eigenschaften des Störschreibers Parametrier- und Auswerte-Software Anwendungsbereiche SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 20: Allgemeines

    Nur durch diese Maßnahmen kann auch zukünftig die heute übliche hohe Zuverlässigkeit und Verfügbarkeit der elektrischen Übertragungs- und Verteilnetze gewährleistet werden. Mit der Einführung der SIPROTEC 5-Serie beginnt für die Störschreibung eine neue Ära. Der 7KE85-Stör- schreiber ist speziell für die heutigen und zukünftigen Anforderungen im sich wandelnden Energiemarkt entwickelt worden.

  • Seite 21: Eigenschaften Von Siprotec 5

    Einführung 1.2 Eigenschaften von SIPROTEC 5 Eigenschaften von SIPROTEC 5 Die SIPROTEC 5-Geräte der Feldebene sind kompakt und werden direkt in Mittel- und Hochspannungs-Schalt- anlagen eingebaut. Sie zeichnen sich durch eine durchgängige Integration von Störschreiber-, Schutz- und Steuerungsfunktionen aus. Allgemeine Eigenschaften •...
  • Seite 22 Die Messeingänge transformieren die von den Messwandlern kommenden Ströme und Spannungen und passen sie an die internen Verarbeitungspegel des Gerätes an. Ein SIPROTEC 5-Gerät verfügt über Strom- und/ oder Spannungsübertrager. Die Stromeingänge sind dabei für die Erfassung der Leiterströme und des Erdst- romes vorgesehen.

  • Seite 23: Eigenschaften Des Störschreibers

    1.3 Eigenschaften des Störschreibers Eigenschaften des Störschreibers Der 7KE85-Störschreiber baut auf dem flexiblen und leistungsfähigen SIPROTEC 5-Baukasten auf und ist somit auch universell im Rahmen von Systemlösungen einsetzbar. Der 7KE85-Störschreiber ist in der Lage, umfang- reiche Daten wie Messwerte und Abtastwerte (SAV) hochgenau zu erfassen. Er zeichnet sich durch eine große Anzahl von Analog- sowie Binäreingängen und eine hohe Abtastfrequenz aus.
  • Seite 24 • Flickermessung gemäß IEC 61000-4-15 • Messungen der Harmonischen (Zwischen- und Subharmonische) und des Gesamtverzerrungsfaktors (Total Harmonic Distortion - THD) gemäß Standard IEC 61000-4-7 • Zusatzfunktionen für einfache Tests und für die Inbetriebnahme SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 25: Parametrier- Und Auswerte-Software

    Schwachstellen und mögliche Fehlerquellen können auf diese Weise frühzeitig erkannt und gezielt beseitigt werden. Hier setzt Siemens mit der Software- Lösung SICAM PQS neue Maßstäbe: Erstmals ist es möglich, mit einer integrierten Software-Lösung auch herstellerübergreifend alle Netzqualitätsdaten aus der Feldebene zentral auszuwerten und zu archivieren.
  • Seite 26 • Test- und Diagnosefunktionen • Export von Störschrieben über COMTRADE • Export der PQ-Daten über PQDIF • Benachrichtigung via E-Mail und SMS [dw7keebe-161012-01.tif, 2, de_DE] Bild 1-1 Übersicht der Vorteile des SICAM PQS SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 27 SICAM PQ Analyzer Collector gesammelt und in einem zentralen (Collector-)Archiv auf einem Archivrechner gespeichert. Die Auswertung dieser Archivdaten erfolgt über einen oder mehrere SICAM PQ Analyzer. [dwcollec-151012-01.tif, 1, de_DE] Bild 1-2 Konfigurationsmöglichkeit mit SICAM PQS-System mit Full Servern, SICAM PQ Analyzer Clients und (Collector-)Archiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 28: Anwendungsbereiche

    Schreiber sind die Aufzeichnungen umfangreicher und informativer gestaltbar. Wie oben beschrieben, können durch Einsatz eines modernen Störschreibers und richtige Anwendung der entsprechenden Funktionen die elektrischen Ereignisse im und um das Kraftwerk genau aufgezeichnet und anschließend analysiert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 29 In Zukunft ist zu erwarten, dass in HGÜ- und FACTS-Anlagen der Einsatz der Funktionen Slow-Scan Schreiber, Kontinuierlicher Schreiber und Phasor Measurement Unit (PMU) zunehmen werden, um die Funktions- gruppen der Anlage zur Stabilitätssteuerung des Netzes zu überwachen und Störfälle zu registrieren. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 30 Weiterleitung, Einspeisung (Leitung Dezentrale Leitungsanschlüsse (z.B. wenn die Leitung oder Transformator) Eigentum des Übertragungsunternehmens ist und von diesem betrieben wird) Weiterleitung, Versorgungsleitung Transformator-Sekundärseite oder Kabel zum benachbarten Umspannwerk Verteilung, Einspeisung (Leitung Verteilnetztransformator oder Transformator) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 31 Einführung 1.5 Anwendungsbereiche Messtellen Lage Verteilung, Verbraucher Verteilnetztransformatoren (z.B. wenn die Transformatoren Eigentum des Verteilnetzunternehmens ist und von diesem betrieben wird) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 32 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 33: Funktionale Grundstruktur

    Funktionale Grundstruktur Funktionseinbettung im Gerät Applikationsvorlagen/Funktionsumfang anpassen Funktionssteuerung Textstruktur und Referenznummer für Parameter und Meldungen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 34: Funktionseinbettung Im Gerät

    Funktionseinbettung im Gerät Allgemeines SIPROTEC 5-Geräte bieten hinsichtlich der Handhabung von Funktionen eine hohe Flexibilität. Funktionen lassen sich einzeln in das Gerät laden. Weiterhin können Funktionen innerhalb eines Gerätes und zwischen Geräten kopiert werden. Die hierfür notwendige Einbettung von Funktionen im Gerät wird anhand eines Beispiels verdeutlicht.
  • Seite 35 FG Spannung/Strom 1-phasig Frequenztrigger Frq. Trigger Spannungstrigger U Grund Trig U RMS Trig Stromtrigger I Grund Trig I RMS Trig Leistungstrigger P Trigger Q Trigger Schreiberrangierung UI Rangierung f Rangierung I Rangierung Lstg Rangierung U SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 36 (z.B. ein- oder ausschalten). Dies wird als Funktionssteuerung bezeichnet und ist in Kapitel 2.3 Funktionssteuerung beschrieben. Um die Funktionalität an die spezifische Anwendung anzupassen, lassen sich Funktionen und Funktionsblöcke ergänzen, anlegen und löschen (siehe Kapitel 2.2 Applikationsvorlagen/Funktionsumfang anpassen). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 37: Applikationsvorlagen/Funktionsumfang Anpassen

    Informationsrangierung • Funktionseinstellungen Zum Anpassen des Funktionsumfangs empfiehlt Siemens den Editor Single-Line-Konfiguration. Ergänzen Sie fehlende Funktionalitäten aus der globalen DIGSI 5-Bibliothek. Dann sind die Voreinstellungen der ergänzten Funktionalität wirksam. Sie können innerhalb eines Gerätes und auch zwischen Geräten kopieren. Wenn Sie Funktionalitäten kopieren, werden die aktuellen Einstellungen und Rangierungen mitko- piert.
  • Seite 38 Bestellen Sie zusätzliche Funktionspunkte über ihren Vertriebspartner oder unter http:// www.energy.siemens.com. • Siemens liefert Ihnen eine signierte Lizenzdatei für ihr Gerät, wahlweise per E-Mail oder zum Herunter- laden. • Laden Sie die signierte Lizenzdatei mit DIGSI 5 in ihr Gerät. Die Prozedur ist in der Online-Hilfe von DIGSI 5 beschrieben.

  • Seite 39: Funktionssteuerung

    Bestimmte Leittechnik-Protokolle (IEC 61850, IEC 60870-5-103) Der übergeordnete Zustand kann nur begrenzt eingestellt werden. Zu Testzwecken kann das gesamte Gerät in den Testbetrieb geschaltet werden. Die folgende Tabelle beschreibt die möglichen Zustände einer Funktion: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 40 Überwachungen und ist – wenn gegeben – in der Funktionsbeschreibung beschrieben. Wenn eine Funktion die Bereitschaft Warnung annimmt, bleibt die Funktion wirksam, d.h. die Funktion kann eingeschränkt weiterarbeiten und im Fall einer Schutzfunktion auslösen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 41 Nicht wirksam wird ausgedrückt, dass eine Funktion aktuell nicht arbeitet. In folgenden Fällen wird die Meldung Nicht wirksam aktiv: • Funktion ist ausgeschaltet • Bereitschaft der Funktion ist im Zustand Alarm • Funktion ist über ein Eingangssignal blockiert (siehe Bild 2-1) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 42: Textstruktur Und Referenznummer Für Parameter Und Meldungen

    2.4 Textstruktur und Referenznummer für Parameter und Meldungen Textstruktur und Referenznummer für Parameter und Meldungen Jeder Parameter und jede Meldung besitzt innerhalb aller SIPROTEC 5-Geräte eine eindeutige Referenz- nummer. Über die Referenznummer erhalten Sie einen eindeutigen Bezug z.B. zwischen einem Meldungsein- trag im Puffer des Gerätes und der entsprechenden Handbuchbeschreibung.
  • Seite 43 Nummer UI 3-phasig: Spannungstrigger: U Grund Trig: dM/dt steigend aktiv 21:_1551:_9571:_103 Meldung: Nummer UI 3-phasig: Spannungstrigger: U Grund Trig: 21:_1551:_9571:_53 Bereitschaft Bei Parameter und Meldungen mit weniger Hierarchieebenen vereinfacht sich die Struktur entsprechend. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 44 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 45: Systemfunktionen

    Systemfunktionen Meldungen Messwerterfassung Abtastfrequenznachführung und Frequenznachführgruppen Verarbeitung von Qualitätsattributen Datums- und Zeitsynchronisation Benutzerdefinierte Objekte Sonstige Funktionen Allgemeine Hinweise zur Schwellwerteinstellung von Triggerfunktionen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 46: Meldungen

    Funktionsblöcken gruppieren. Diese können dann durch Binäreingänge oder CFC-Logiken gesetzt werden. Auslesen von Meldungen Zum Auslesen der Meldungen Ihres SIPROTEC 5-Gerätes können Sie die Vor-Ort-Bedieneinheit des Gerätes oder einen PC benutzen, auf dem Sie DIGSI 5 installiert haben. Der nachfolgende Abschnitt beschreibt die generelle Vorgehensweise.

  • Seite 47: Sichern Und Löschen Der Meldepuffer

    Bei einigen Meldepuffern wird Ihnen in der Fußzeile des Displays die Option zum Löschen der gesamten ² Meldungsliste per Softkey-Taste angeboten. Lesen Sie dazu Kapitel 3.1.10 Sichern und Löschen der Meldepuffer HINWEIS Für das Auslesen von Meldungen aus dem Gerät ist keine Passworteingabe erforderlich. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 48: Auslesen Von Meldungen Vom Pc Mit Digsi 5

    Schnittstellen kann eine direkte Verbindung zu Ihrem PC hergestellt werden. Möglich ist auch der Zugriff über ein Datennetz von Ihrem DIGSI 5-PC aus auf alle angeschlossenen SIPROTEC 5-Geräte. Um zu den gewünschten Meldepuffern des SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster ²...

  • Seite 49: Anzeige Von Meldungen

    Zusätzliche Ursache → Ergänzende Hinweise Ursache Bedeutung Data change Wertänderung einer Meldung Data update Aktualisierung des Meldewertes General interrogation Generalabfrage Cyclic Zyklische Generalabfrage Quality change Änderung der Meldungsqualität Verursacher Bedeutung Wartung Wartung Prozess Gerätebetrieb (normal) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 50: Meldepuffer

    Vorort ermöglichen Ihnen das Geräte-Display und die Navigation per Tasten das Lesen und Auswerten der Meldepuffer. Konfigurierbarkeit der Meldepuffer Der aufzuzeichnende Meldeumfang konfigurierbarer Meldepuffer (z.B. Erdschlussmeldepuffer) wird in eigens dafür definierten Spalten der Informationsrangierung (Matrix) von DIGSI 5 festgelegt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 51: Betriebsmeldepuffer

    Systemfunktionen 3.1 Meldungen Vorgehensweise • Um zur Informationsrangierung Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Der Zugang erfolgt dabei ausschließlich über das Projekt: Projekt → Gerät → Informationsrangierung • Wählen Sie die zugehörige Rangierspalte in der Matrix aus: Ziel →...
  • Seite 52 Systemfunktionen 3.1 Meldungen Auslesen vom PC mit DIGSI 5 • Um zum Betriebsmeldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Betriebsmeldepuffer • Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Betriebsmeldepuffers angezeigt. Für die Aktualisierung (Synchronisation mit dem Gerät) klicken Sie auf die Schaltfläche Puffereinträge lesen in...

  • Seite 53: Anwendermeldepuffer

    Bild 3-5 Auslesen des Betriebsmeldepuffers an der Vor-Ort-Bedieneinheit des Gerätes Löschbarkeit Der Betriebsmeldepuffer ihres SIPROTEC 5-Gerätes kann gelöscht werden. Das erfolgt in der Regel nach dem Test oder der Inbetriebnahme des Gerätes. Lesen Sie dazu Kapitel 3.1.10 Sichern und Löschen der Meldepuffer...
  • Seite 54 Hauptmenü → Meldungen → Anwendermeld. 1/2 An der Vor-Ort-Bedieneinheit können Sie mit den Navigationstasten (oben/unten) innerhalb der angezeigten Meldungsliste navigieren. [scanwhmi-220213-01.tif, 1, de_DE] Bild 3-7 Auslesen des benutzerspezifischen Meldepuffers an der Vor-Ort-Bedieneinheit des Gerätes SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 55: Meldepuffer Ereignisfolge

    2000 Einträge gespeichert. Beim Erreichen der maximalen Anzahl von Einträgen werden die ältesten Einträge überschrieben. Auslesen vom PC mit DIGSI 5 • Um zu der Ereignisfolge Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavi- gation. Projekt → Gerät → Prozessdaten → Meldepuffer → Ereignisfolge •...
  • Seite 56 Meldungsliste navigieren. [scsoehmi-040713-01.tif, 1, de_DE] Bild 3-10 Auslesen der Ereignisfolge an der Vor-Ort-Bedieneinheit des Gerätes Löschbarkeit Die Ereignisfolge ihres SIPROTEC 5-Gerätes kann gelöscht werden. Lesen Sie dazu Kapitel 3.1.10 Sichern und Löschen der Meldepuffer SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 57: Parametriermeldepuffer

    Auslesen vom PC mit DIGSI 5 • Um zum Meldepuffer für Parameteränderungen Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Param.änderungen Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Parametriermeldepuffers angezeigt.
  • Seite 58 Dieser als Ringspeicher organisierte Meldepuffer ist vom Benutzer nicht löschbar! • Wollen Sie sicherheitsrelevante Informationen ohne Informationsverlust aus dem Gerät archivieren, so müssen Sie diesen Meldepuffer regelmäßig auslesen. • In den Parametriermeldepuffer können Sie keine weiteren Meldungsobjekte rangieren. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 59: Kommunikationsmeldepuffer

    Kommunikations-Port der konfigurierten Kommunikationsmodule. Auslesen vom PC mit DIGSI 5 • Um zu den Kommunikationsmeldepuffern Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Online-Zugänge → USB → Gerät → Test Suite → Kommunikationsmodul •...

  • Seite 60: Security-Meldepuffer

    Security-Meldepuffer können bis zu 500 Meldungen gespeichert werden. Auslesen vom PC mit DIGSI 5 • Um zum Security-Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Geräteinformation → Meldepuffer → Sicherheitsmeldungen Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Security-Meldepuffers angezeigt.
  • Seite 61 Hauptmenü → Test&Diagnose → Meldungen → Security-Meldung. • An der Vor-Ort-Bedieneinheit können Sie mit den Navigationstasten (oben/unten) innerhalb der ange- zeigten Meldungsliste navigieren [scsechmi-220213-01.tif, 1, de_DE] Bild 3-16 Auslesen des Security-Meldepuffers an der Vor-Ort-Bedieneinheit des Gerätes SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 62: Gerätediagnosepuffer

    Fallback-System aktiv ist. Auslesen vom PC mit DIGSI 5 im Normalbetrieb • Um zum Gerätediagnosepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Geräteinformation → Meldepuffer → Gerätediagnosepuffer Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Gerätediagnosepuffers angezeigt.

  • Seite 63: Sichern Und Löschen Der Meldepuffer

    über neue Störfälle enthalten, kann ein Löschen der Meldepuffer sinnvoll sein. Das Rücksetzen der Meldepuffer geschieht getrennt für die verschiedenen Meldepuffer. HINWEIS Bevor Sie den Inhalt eines Meldepuffers Ihres SIPROTEC 5-Gerätes löschen, speichern Sie den Meldepuffer mit DIGSI 5 auf der Festplatte Ihres PCs. HINWEIS Nicht alle Meldepuffer Ihres SIPROTEC 5-Gerätes lassen sich löschen.
  • Seite 64 Bestätigen Sie nach Anforderung das Löschen aller Einträge mit OK. Löschen von Meldepuffern vom PC mit DIGSI 5 • Um zum ausgewählten Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation (z.B. Betriebsmeldepuffer). Projekt → Gerät → Prozessdaten → Meldepuffer → Betriebsmeldepuffer SIPROTEC 5, Störschreiber, Handbuch...

  • Seite 65: Gespeicherte Meldungen Im Siprotec 5-Gerät

    Gespeicherte Meldungen im SIPROTEC 5-Gerät 3.1.11 In Ihrem SIPROTEC 5-Gerät können Sie Meldungen auch als gespeichert konfigurieren. Diese Art der Konfigu- ration kann sowohl für Leuchtdioden (LEDs) als auch für Ausgangskontakte angewendet werden. Der konfigu- rierte Ausgang (LED oder Kontakt) bleibt solange angesteuert, bis er quittiert wird. Die Quittierung erfolgt über:...
  • Seite 66 Quittierung gespeicherter Meldungen mit DIGSI 5 Sie können gespeicherte Meldungen über DIGSI 5 im Online-Betrieb quittieren. Gehen Sie dazu in die Projekt- navigation. • Wählen Sie Online-Zugänge → Schnittstelle → Gerät → Geräteinformation. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 67: Testbetrieb Und Die Beeinflussung Von Meldungen An Eine Stationsleittechnik

    3.1.12 Testbetrieb und die Beeinflussung von Meldungen an eine Stationsleittechnik Wenn der Testbetrieb des Gerätes oder einzelner Funktionen eingeschaltet ist, werden von einem SIPROTEC 5- Gerät zu einer Stationsleittechnik abgesetzte Meldungen mit einem zusätzlichen Test-Bit gekennzeichnet. Dieses Test-Bit ermöglicht es, festzustellen, dass eine Meldung während eines Tests abgesetzt wurde. Im Normalbetrieb notwendige Reaktionen aufgrund einer Meldung können so unterdrückt werden.

  • Seite 68: Messwerterfassung

    Bild 3-22 Messwerterfassungskette Die interne Abtastfrequenz in den SIPROTEC 5-Geräten beträgt fest 16 kHz (Abtastrate: 320 Abtastungen pro 50-Hz-Periode ). Damit werden alle Strom- und Spannungseingänge abgetastet. Nach der Korrektur von Betrag, Phase und Wandlerzeitkonstante werden die 16 kHz-Abtastwerte (SAV) dem Fast-Scan-Schreiber zuge- führt.
  • Seite 69 Bei ausgewählten Messverfahren wird auf eine höhere Abtastfrequenz zurückgegriffen. Detaillierte Informati- onen dazu entnehmen Sie der jeweiligen Funktionsbeschreibung. HINWEIS In den Anlagendaten (ab Kapitel Anlagendaten) finden Sie die Messstellen für Strom und Spannung. Jede Messstelle hat eigene Parameter. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 70: Abtastfrequenznachführung Und Frequenznachführgruppen

    Systemfunktionen 3.3 Abtastfrequenznachführung und Frequenznachführgruppen Abtastfrequenznachführung und Frequenznachführgruppen Übersicht 3.3.1 Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Das Kapitel 3.3.2 Abtastfrequenznachführung gibt notwendige Hinweise zur Wirkungsweise der Abtastfre- quenznachführung und deren Anwendung. Das Kapitel 3.3.3 Frequenznachführgruppen...
  • Seite 71 Daten. [dw_working-area_sampling-frequency-tracking, 1, de_DE] Bild 3-24 Arbeitsbereich der Abtastfrequenznachführung Siemens empfiehlt, die Rangierung der errechneten Netzfrequenz (f ) und der ermittelten Nachführfrequenz ) als Messwertspur in den Störschrieb. Damit können Sie das Verhalten des Gerätes in Übergangszu- N.führ SIPROTEC 5, Störschreiber, Handbuch...
  • Seite 72 Spur die ermittelte Nachführfrequenz. Wenn Sie die ermittelte Nachführfrequenz der unteren Spur mit 20 multiplizieren, können Sie auf die Abtastfrequenz schließen. [sc_example freqtrack, 1, de_DE] Bild 3-26 Beispiel der Frequenznachführung und Reaktion auf einen Sprung der Eingangsgröße SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 73: Frequenznachführgruppen

    3.3 Abtastfrequenznachführung und Frequenznachführgruppen Frequenznachführgruppen 3.3.3 In den SIPROTEC 5-Geräten vor der Plattformversion V07.80 gilt die Abtastfrequenznachführung für das gesamte Gerät. Das bedeutet, dass die 1. gültige Messstelle – z.B. eine 3-phasige Spannungsmessstelle – mit der erfassten Frequenz die gewählte Nachführfrequenz bestimmt.
  • Seite 74 Wählen Sie nur die erforderliche Anzahl aus. Wenn Sie mit einer Applikationsvorlage starten, die Sie um die notwendigen Messstellen erweitert haben, müssen Sie aus der DIGSI 5-Bibliothek die erforderliche Anzahl zusätzlicher Frequenznachführgruppen in den Ordner Anlagendaten laden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 75 Rangiermatrix die zusätzliche Spalte Freq.nachf.gruppen ID. In dieser Spalte wählen Sie über die Auswahlliste für jede Messstelle die Nummer der zugehörigen Frequenznachführgruppe aus. [sc_Routing MP to freqgroup, 1, de_DE] Bild 3-30 Zuordnung der Messstelle zur Frequenznachführgruppe SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 76: Abtastfrequenznachführung

    Weiterhin wird die ID der Frequenznachführgruppe in der Funktionsgruppe im Block Allgemein angezeigt (siehe Bild 3-32). Hier können Sie auch die Konsistenz prüfen. [sc_MP additional setting FG, 1, de_DE] Bild 3-32 Anzeige der ID für Frequenznachführgruppe in der Funktionsgruppe im Block Allgemein SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 77 Die folgende Tabelle zeigt für das Beispiel die mögliche Zuordnung der Messstellen, die zur Ermittlung der nachgeführten Abtastfrequenz verwendet werden. Dazu muss in der jeweiligen Messstelle der Parameter Nachführen = aktiv sein: Frequenznachführ- gruppe Empfohlene Messstellen U-Wdl.4 U-Wdl.3 U-Wdl.1 zur Nachführung U-Wdl.2 I-Wdl.1 I-Wdl.5 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 78: Verarbeitung Von Qualitätsattributen

    Werte der Datenobjekte in Abhängigkeit dieser Qualitätsattribute. So können Sie die erforderliche Funktiona- lität sicherstellen. Das folgende Bild beschreibt grob den allgemeinen Datenfluss innerhalb eines SIPROTEC 5-Gerätes. Das folgende Bild zeigt auch, an welchen Stellen Sie die Qualität beeinflussen können. Im Folgenden werden die im Bild dargestellten Bausteine genauer beschrieben.

  • Seite 79: Qualitätsverarbeitung/Beeinflussung Durch

    Im Editor Informationsrangierung für externe Signale von GOOSE-Verknüpfungen • Im CFC-Plan • Im Editor Informationsrangierung für binäre Eingangssignale von geräteinternen Funktionen In den folgenden Kapiteln sind die Möglichkeiten dieser Beeinflussung sowie die automatische Verarbeitung der Qualität genauer beschrieben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 80: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Für Goose-Empfangswerte

    Sie nachgeführte Werte aus, die einen sicheren Betriebszustand ermöglichen, sobald der Datenzugriff über die Kommunikationstrecke gestört ist. • Wählen Sie die Eigenschaft für das ausgewählte Datenobjekt aus. Für eine flexible GOOSE-Verknüpfung können Sie zudem die Erweiterten Qualitätsattribute des Datenob- jektes einstellen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 81: Gesicherten Zustandswert Verwenden

    Für die Prüfungen können Sie je nach Datentyp die folgenden Einstellmöglichkeiten angeboten. Tabelle 3-5 Wertedefinitionen Einstellwert Beschreibung Der in Sicherer Zustand konfigurierte Wert wird als gültig an die Appli- Gesicherten Zustandswert kation weitergeleitet, sobald eine Kommunikationsstörung auftritt. verwenden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 82: Wert Beibehalten

    Meldung und reagiert entsprechend der Einstellungen (Tabelle 3-5). Fragwürdig Das sendende Gerät schickt diese Meldung mit der Qualitätsinformation Validity = questionable . Der Empfänger erkennt das für diese Meldung und reagiert entsprechend der Einstellungen (Tabelle 3-5). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 83 0 (False), 1 (True) Gleitzahlen- und Wertebereich nach IEEE 754 (single precision) Für Controllable-Typen gelten neben den einstellbaren Status- oder Messwerten folgende Ersetzungwerte: ctlNum stSeld False origin.orIdent = Substituted by quality processing origin.orCat AUTOMATIC_BAY SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 84 Kontrollkästchen gesetzt und Empfang von Opera- Das OperatorBlocked-Attribut wird auf FALSE torBlocked = gesetzt und mit diesem Wert weiter verarbeitet. TRUE • Der Datenwert wird auf den definierten Ersatz- wert gesetzt und mit dem Ersatzwert weiter verarbeitet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 85: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Bei Cfc-Plänen

    Signale immer gültig (Validity = good)! Nur das Qualitätsattribut Test des CFC-Plans wird behandelt. Wenn sich das Gerät im Testbetrieb befindet oder der Eingang TEST des CFC-Bausteins CHART_STATE gesetzt ist, wird das Qualitätsattribut des CFC-Plans auf Test gesetzt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 86 Die ersten 3 Bausteine (x_SPS) verarbeiten nach der angegebenen Logik automatisch die Qualität. Die weiteren Bausteine dienen dazu, die Qualität von einem Datenobjekt zu trennen und sie nach einer separaten logischen Bearbeitung wieder hinzuzufügen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 87 FALSE . Wenn sich z.B. der gesamte CFC-Plan im Testzustand befindet (siehe Qualitätsat- tribut: Test unter Allgemeine Verarbeitung), kann dieser voreingestellte Zustand CFC- ausgangsseitig wieder überschrieben werden. Der Baustein wird üblicherweise einem BUILD_(DO)-Baustein vorgeschaltet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 88 Qualität good als valides Ergebnis verfügbar. Das folgende Bild zeigt beispielhaft den CFC-Plan mit den Bausteinen zur Qualitätsverarbeitung: [sccfcran-220415-01, 1, de_DE] Bild 3-39 CFC-Plan mit Bausteinen zur Qualitätsverarbeitung (Schaltverriegelung über GOOSE) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 89: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Bei Geräteinternen Funktionen

    Attribute nicht geführt. Die Ausgangsdaten werden wieder mit einer Qualität versehen, die durch Funkti- onszustand und Gerätebetriebsart bestimmt wird. [loquali3-100611-01.tif, 2, de_DE] Bild 3-40 Übersicht zur Verarbeitung der Qualität innerhalb einer internen Funktion Interne Eingangsdaten Bei internen Eingangsdaten erfolgt die Verarbeitung der Qualität automatisch. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 90 Doppelklicken Sie hierzu in der DIGSI 5-Projektnavigation auf Informationsrangierung. • Wählen Sie im Arbeitsbereich das gewünschte binäre Eingangssignal aus. • Im Fenster Eigenschaften wählen Sie den Eintrag Details. Dort finden Sie unten den Punkt Verarbei- tung von Qualitätsattrib.. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 91 Den weiter zu verarbeitenden Binärwert auf 1 setzen Um unterschiedlichen Anwendungen gerecht zu werden, ist diese Konfigurationsmöglichkeit erforderlich. Die Funktionsbereitschaft geht auf Warnung. Die Quelle des Eingangssignals ist good . Der Datenwert des Quellsignals wird weiter verarbeitet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 92 Definition für rückge- (z.B. Folge von ungültigen setzt Empfangsdaten) Gerätebetriebsart = funktional Unverändert Validity = Validity = good good abgemeldet OperatorBlocked = detailQual = TRUE oldData OperatorBlocked = TRUE SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 93: Datums- Und Zeitsynchronisation

    Funktionsbeschreibung 3.5.3 Jedes SIPROTEC 5-Gerät führt eine interne Gerätezeit mit Datum. Einstellungen zu Datum und Uhrzeit können am Gerät über die Vor-Ort-Bedieneinheit oder per DIGSI 5 vorgenommen werden. Innerhalb einer Anlage oder auch darüber hinaus ist in der Regel für das zeitgenaue Erfassen von Prozessdaten eine exakte Zeitsynchroni- sation aller Geräte erforderlich.
  • Seite 94 3.5 Datums- und Zeitsynchronisation Konfigurierbare Zeitquellen: • Mit SIPROTEC 5-Geräten können 2 Zeitquellen berücksichtigt werden. Dabei kann für jede Zeitquelle die Synchronisierart gemäß den angebotenen Optionen ausgewählt werden. • Zeitquelle 1 hat dabei Vorrang vor Zeitquelle 2, d.h. Zeitquelle 2 wird zur Synchronisierung der Gerätezeit erst bei Ausfall von Zeitquelle 1 wirksam.
  • Seite 95 Gerätezeit 2011-01-01 00:00:00 (UTC) an. DIGSI 5 bietet Ihnen im Online-Modus mit dem Gerät eine kompakte Übersicht über den Status der Zeitsyn- chronisation Ihres SIPROTEC 5-Gerätes. Alle Anzeigen werden permanent aktualisiert. Zu der Übersicht gelangen Sie im Fenster der Projektnavigation über Online-Zugänge.

  • Seite 96: Parameter

    PROFIBUS DP • Modbus • DNP3 • IEEE 1588 • IEC 60870-5-104 • _:103 Zeitsynch.:Zeitquelle 1 Port J • Port Port F • Port E • Port P • Port N • Port G SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 97: Informationen

    Informationen 3.5.5 Information Datenklasse (Typ) Zeitführung _:300 Zeitführung:Sommerzeit _:301 Zeitführung:Zeit manuell gestellt Information Datenklasse (Typ) Zeitsynch. _:303 Zeitsynch.:Status Zeitquelle 1 _:304 Zeitsynch.:Status Zeitquelle 2 _:305 Zeitsynch.:Zeitsync. Fehler _:306 Zeitsynch.:Schaltsekunde _:307 Zeitsynch.:Hochgenau SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 98: Benutzerdefinierte Objekte

    Möglichkeiten des allgemeinen benutzerdefinierten Funktionsblocks bietet dieser Block für benutzerdefi- nierte Steuersignale weitere Prüfungen an, wie zum Beispiel SPC oder DPC. [scbenutz-260912-01.tif, 1, de_DE] Bild 3-45 Informationsrangierung mit eingefügtem benutzerdefinierten Funktionsblock: Prozessmel- dungen und einige Einzelmeldungen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 99: Basisdatentypen

    Im Gegensatz zur Einzelmeldung SPS bleibt der Zustand der Meldung SPS ungespeichert nach einem Geräte- neustart nicht erhalten. Unter Eigenschaften > Details > Initialisierung > Wiederanlauf stellen Sie zu diesem Zweck Wert ein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 100 Mit dem Datentyp INS wird ein ganzzahliger Wert erzeugt, der ein CFC-Ergebnis aufnehmen kann. BEISPIEL Der Ausgang des CFC-Blocks ADD_D kann z.B. mit einem Datentyp INS verbunden werden. Das Ergebnis hiervon kann auf dem Gerätedisplay angezeigt werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 101 Dieser Objekttyp wird von Schutzfunktionen für die Anregung verwendet. Er steht in der Bibliothek für den Empfang von Schutzinformationen zur Verfügung, die damit ebenfalls die Anregung signalisieren können. Zusätzlich können sowohl ACD als auch ACT durch CFC-Pläne erzeugt und verarbeitet werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 102: Energiezählwerte

    Bild 3-48 Externe Signale HINWEIS Beachten Sie das Kapitel für die flexible GOOSE-Verknüpfung in der DIGSI Online Hilfe. Benutzerdefinierte Signale existieren als externe Signale ebenso wie vorkonfigurierte Eingänge, die über die GOOSE-Spalte aktiviert wurden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 103: Sonstige Funktionen

    Parameter der Meldungsfilterung Der Einstellbereich des Parameters Software-Filterzeit reicht von 0 ms bis 86 400 000 ms (1 Tag) in ms- Schritten. Mit dem Kontrollkästchen Filter retriggern können Sie wählen, ob der Software-Filter durch einen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 104: Anzahl Zulässiger Zustandsänderungen

    Zustand ändert. Wenn die eingestellte Zeit abläuft, wird der Zeitgeber automatisch neu gestartet (Umlaufzeit). Geben Sie in dieses Feld einen Wert im Bereich von 1 bis 65535 ein. Die eingegebene Zahl entspricht der Zeit in Sekunden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 105: Flatter-Prüfzeit

    Anzahl zulässiger Zustandsänderungen ist auf 5 eingestellt. Nach dem Auftreten von 5 Zustandsänderungen wird das Signal auf den ursprünglichen Zustand gesetzt und mit der Qualität oscillatory versehen. [dwflatsp-140212-01.tif, 1, de_DE] Bild 3-51 Signalwechsel bei der Flattersperre SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 106: Allgemeine Hinweise Zur Schwellwerteinstellung Von Triggerfunktionen

    Wenn andere Bezugswerte benutzt werden, ist das bei der jeweiligen Funktion im Kapitel Anwendungs- und Einstellhinweise dokumentiert. Empfehlung zur Einstellreihenfolge Bei der Einstellung der Triggerfunktionen empfiehlt Siemens folgende Vorgehensweise: • Stellen Sie zuerst die Übersetzungsverhältnisse der Wandler ein. Diese finden Sie unter den Anlagen- daten.

  • Seite 107: Ändern Der Wandlerübersetzungsverhältnisse In Digsi 5

    Triggereinstellung, Anzeige des aktiven Einstellblattes Wenn Sie im Einstellblatt links oben auf den grünen Pfeil klicken, gelangen Sie in das Fenster zum Umschalten der Einstellsicht (siehe folgendes Bild). Wählen Sie die von Ihnen bevorzugte Einstellsicht aus. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 108 [scwanspa-280113-01.tif, 1, de_DE] Bild 3-54 Einstellblatt: Wandlerdaten In der Funktionsgruppe Spannung-Strom 3-phasig im Funktionsblock Allgemein stellen Sie den Nennstrom und die Nennspannung ein (siehe folgendes Bild). Nennstrom und Nennspannung sind die Referenzgrößen für die Prozenteinstellung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 109 80 kV. [scugrpri-280113-01.tif, 1, de_DE] Bild 3-56 Beispiel für Schwellwert der Spannungstrigger-Stufe (Bearbeitungsmodus: Primär) Bei der Umschaltung auf die Prozentsicht ergibt sich folgender Wert: 80 kV/400 kV x 100 % = 20 % SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 110 Beispiel für Schwellwert der Spannungstrigger-Stufe (Bearbeitungsmodus: Prozent) Bei der Umschaltung auf die Sekundärsicht muss sich der folgende Wert ergeben: 80 kV/(400 kV/100 V) = 20 V [scugrsek-280113-01.tif, 1, de_DE] Bild 3-58 Beispiel für Schwellwert der Spannungstrigger-Stufe (Bearbeitungsmodus: Sekundär) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 111 Ändern Sie in den Anlagendaten in der Lasche Messstelle I-3ph den sekundären Nennstrom des Stromwand- lers im Einstellblatt der Wandlerdaten von 1 A auf 5 A (Bearbeitungsmodus: Sekundär). [scabfrag-280113-01.tif, 1, de_DE] Bild 3-60 Umschaltung auf die gewünschte Einstellsicht SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 112 1,50 A (0,300 A x· 5 A = 1,50 A ). Die Primär- und Prozentwerte bleiben unverändert. Das folgende Bild zeigt den neu berechneten Schwellwert in der Sekundärsicht. [sc1amper-280113-01.tif, 1, de_DE] Bild 3-62 Automatisch neu berechnete Sekundärwerte nach Änderung der Stromwandlerdaten SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 113: Änderung Der Wandlerübersetzungsverhältnisse Am Gerät

    Wenn das Gerät mit IEC 61850-Protokoll arbeitet, ändern Sie die Wandlerdaten nur über DIGSI 5 und nicht direkt am Gerät. Wenn Sie die Wandlerdaten direkt am Gerät ändern, kann die IEC 61850-Konfiguration der Mess- und Zählwerte fehlerhaft sein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 114 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 115: Applikationen

    Applikationen Übersicht Applikationsvorlage und Funktionsumfang des Störschreibers SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 116: 4.1 Übersicht

    Funktionen löschen/ergänzen). Nähere Informationen dazu finden Sie im 2.2 Applikationsvorlagen/Funktionsumfang anpassen. • Überprüfen Sie die Rangierung der Binärausgänge bezüglich schneller und normaler Relais. • Überprüfen Sie die CFC-Pläne für die Warnsammelmeldungen und die Störsammelmeldungen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 117: 4.2 Applikationsvorlage Und Funktionsumfang Des Störschreibers

    – Stromtrigger – Frequenztrigger – Leistungstrigger – Schreiberrangierung UI – Schreiberrangierung U – PQ 10/12cyc PQ 10/12cyc Har PQ 10/12cyc IntH – PQ 150/180cyc Har PQ 150/180cyc IntH – PQ trend PQ Flicker SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 118 FG Phasor Measurement Unit (PMU) Anlagendaten (Power System) Fast-Scan-Schreiber Slow-Scan-Schreiber Kontinuierlicher Schreiber Trendschreiber Messwerte, erweitert: Min, Max Mittel Spannungstrigger Der Prozessmonitor liefert Hintergrundinformationen wie Stromkriterium, Einschalterkennung etc... Der Benutzer kann diese Funktion weder parametrieren noch löschen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 119 Gerät in den Fallback-Modus, auch wenn nur 40 oder weniger Kanäle konfiguriert sind. Eine Beschreibung des Funktionspunkteprinzips finden Sie in Kapitel 2.2 Applikationsvorlagen/Funktionsum- fang anpassen. Die folgenden Tabellen zeigen die Vorbelegung der Signale in den Applikationsvorlagen der Fast-Scan- und Slow-Scan-Schreiber: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 120: Aufzeichnung Fertig

    H (aktiv ohne Spannung) Funktionstaste 2 P (Trigger-Impuls) >Manueller Start LED 3 U (Ungespeichert) Aufzeichnung gestart. LED 4 U (Ungespeichert) Aufzeichnung fertig Die Änderung der Funktionstastennamen ist im Kapitel 7.3.3.1 Manueller Triggerstart beschrieben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 121: Anlagendaten

    Anwendungs- und Einstellhinweise für die Messstelle Strom 3‑phasig (I 3-ph) Anwendungs- und Einstellhinweise für die Messstelle Strom 1‑phasig (I 1-ph) Anwendungs- und Einstellhinweise für die Messstelle Spannung 3‑phasig (U-3ph) Anwendungs- und Einstellhinweise für die Messstelle Spannung 1‑phasig (U-1ph) Parameter Informationen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 122: Übersicht

    Anlagendaten 5.1 Übersicht Übersicht Die Anlagendaten sind in jedem SIPROTEC 5-Gerät vorhanden und können nicht gelöscht werden. Sie finden sie in DIGSI unter Parameter → Anlagendaten. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 123: Struktur Der Anlagendaten

    Art und Umfang der erforderlichen Messstellen richten sich nach der Anwendung. Mögliche Messstellen sind: • Spannung 3-phasig (Messstelle U-3ph) • Strom 3-phasig (Messstelle I-3ph) Die Messstellen haben Schnittstellen zu den Funktionsgruppen: • UI 3-phasig • U 3-phasig • Phasor Measurement Unit SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 124: Anwendungs- Und Einstellhinweise - Allgemeine Parameter

    Empfohlener Einstellwert (_:2311:101) Drehfeldrichtung= L1 L2 L3 Mit dem Parameter Drehfeldrichtung stellen Sie die Phasenfolge (L1 L2 L3) oder (L1 L3 L2) ein. Der Einstellwert gilt für das gesamte SIPROTEC 5-Gerät. Stellen Sie den Parameter in den Anlagendaten unter Allgemein ein.

  • Seite 125: Anwendungs- Und Einstellhinweise Für Die Messstelle Strom 3-Phasig (I 3-Ph)

    Hinweis: Wenn der Parameter Nachführen = aktiv ist, gilt die ermit- telte Abtastfrequenz für alle Funktionen im Gerät, die keine festen Abtast- raten verwenden. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Mess- stellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie im Kapitel 3.3 Abtastfrequenznachführung...
  • Seite 126 Anlagendaten 5.4 Anwendungs- und Einstellhinweise für die Messstelle Strom 3‑phasig (I 3-ph) Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie im Kapitel 3.3 Abtastfrequenznachführung und Frequenznachführgruppen.
  • Seite 127 Messungen erforderlich sein. Ermitteln Sie den Einstellwert mit einer Vergleichs- messung (z.B. mit einem hochgenauen Messspannungswandler). Wenn keine Primärkorrektur erforderlich ist, behalten Sie den Voreinstellwert bei. HINWEIS Der Parameter Amplitudenkorrektur hat nichts mit dem internen Abgleich des Eingangskreises zu tun. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 128: Anwendungs- Und Einstellhinweise Für Die Messstelle Strom 1-Phasig (I 1-Ph)

    Der Parameter Amplitudenkorrektur hat nichts mit dem internen Abgleich des Eingangskreises zu tun. Parameter: Nachführen • Voreinstellwert (_:2311:105) Nachführen = aktiv Mit dem Parameter Nachführen stellen Sie ein, ob Sie mit Abtastfrequenznachführung arbeiten wollen oder nicht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 129 Der Parameter ID der Messstelle ist schreibgeschützt und zeigt die ID der Messstelle an. Wenn Sie mehrere Messstellen benutzen, wird die ID der Messstelle fortlaufend hochgezählt. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie im Kapitel 3.3 Abtastfrequenznachführung und...

  • Seite 130: Anwendungs- Und Einstellhinweise Für Die Messstelle Spannung 3-Phasig (U-3Ph)

    Die Nullspannung wird aus den Leiter-Erde-Spannungen berechnet. Die Verlagerungsspannung wird an der offenen Dreieckswicklung des Spannungswandlers gemessen. Bei 1-phasigen Spannungswandlern wird die Verlagerungsspannung im Generator- oder Transformatorsternpunkt gemessen. HINWEIS Die gemessene Verlagerungsspannung U wird im Gerät wie folgt in eine Nullspannung umgerechnet: N sek SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 131 230 V ausgelegt. Deshalb wird die Spannung an der offenen Dreieckswick- lung (500 V) über einen ohmschen Teiler 5:2 herunter geteilt. Damit gilt für die Berechnung des Anpassfaktors die sekundäre Spannung von 200 V. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 132 2 Leiter-Erde-Spg.+UN • 2 Leiter-Erde-Spg. Abhängig von der gewählten Anschlussart müssen Sie in DIGSI 5 die Messwerte auf die Klemmen der Span- nungsmessstelle rangieren. Im Kapitel A.5 Anschlussbeispiele der Spannungswandler für modulare Geräte SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 133 Der Parameter ID der Messstelle ist schreibgeschützt und zeigt die ID der Messstelle an. Wenn Sie mehrere Messstellen benutzen, wird die ID der Messstelle fortlaufend hochgezählt. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie im Kapitel 3.3 Abtastfrequenznachführung und...
  • Seite 134 Anlagendaten 5.6 Anwendungs- und Einstellhinweise für die Messstelle Spannung 3‑phasig (U-3ph) HINWEIS Der Parameter Amplitudenkorrektur hat nichts mit dem internen Abgleich des Eingangskreises zu tun. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 135: Anwendungs- Und Einstellhinweise Für Die Messstelle Spannung 1-Phasig (U-1Ph)

    Voreinstellwert (_:2311:103) Nachführen = inaktiv Wenn Sie diese Spannung rangieren, arbeiten die Schutzfunktionen mit der Sternpunkt-Verlagerungsspannung. Wenn Sie diese Spannung rangieren, arbeiten die Schutzfunktionen mit der direkt an der offenen Dreieckswicklung des Spannungs- wandlers gemessenen Spannung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 136 Der Parameter ID der Messstelle ist schreibgeschützt und zeigt die ID der Messstelle an. Wenn Sie mehrere Messstellen benutzen, wird die ID der Messstelle fortlaufend hochgezählt. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie im Kapitel 3.3 Abtastfrequenznachführung und...

  • Seite 137: Parameter

    I-Wandler 3-ph:Nenn- 1,0 A bis 100000,0 A 1000,0 A strom, primär • _:8881:105 I-Wandler 3-ph:Nenn- • strom, sekundär • _:8881:119 I-Wandler 3-ph:Strombe- 1,6 x Inenn 100 x Inenn • reich 100 x Inenn SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 138 INempf • Drahtbr. Erk. • _:5581:1 Drahtbr. Erk.:Modus • • Test • _:5581:101 Drahtbr. Erk.:Blockie- Blockierung Blockierung • rungsbetriebsart automat. Blockierung • keine Blockierung _:5581:102 Drahtbr. Erk.:Delta-Wert 0,004 bis 5,000 1,000 für Autoblock. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 139 _:2311:103 Allgemein:Strombereich 1,6 x Inenn 100 x Inenn • 100 x Inenn • _:2311:104 Allgemein:Interner Stromwandler Schutz Stromwandler • Stromwandlertyp Stromwdler.messwert. Schutz • CT Prozessbus • _:2311:116 Allgemein:Klemme nein • 1,3,5,7 in Rtg.Obj SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 140 • _:3811:108 Spannungswdl.1:Phase U L1 • U L2 • U L3 • U L12 • U L23 • U L31 • • • UL32 Spannungswdl.2 _:3812:103 Spannungswdl.2:Ampli- 0,010 bis 10,000 1,000 tudenkorrektur SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 141 0,00 s bis 100,00 s 5,00 s Störungsmeld. Überw.Phsfol.U • _:2581:1 Überw.Phsfol.U:Modus • • Test _:2581:6 Überw.Phsfol.U:Verzög. 0,00 s bis 100,00 s 5,00 s Störungsmeld. Überw. Summe U • _:2461:1 Überw. Summe U:Modus • • Test SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 142 • U L23 • U L31 • • • UL32 • UN offene Dreiecksw. _:3811:107 Spannungswdl. 1 bis 2147483647 2147483647 1:Sequenznummer Gerät Spg.Wdl.-Stz.S _:2641:101 Spg.Wdl.-Stz.S:Reakti- 0,00 s bis 0,03 s 0,00 s onszeit SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 143: Informationen

    _:5581:306 Drahtbr. Erk.:L3 Drahtbruch _:5581:307 Drahtbr. Erk.:Drahtbruch vermutet _:5581:308 Drahtbr. Erk.:Drahtbruch bestätigt Überw. Sym. I _:2491:82 Überw. Sym. I:>Blockierung Funktion _:2491:54 Überw. Sym. I:Nicht wirksam _:2491:52 Überw. Sym. I:Zustand _:2491:53 Überw. Sym. I:Bereitschaft SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 144 (Typ) Allgemein _:8911:315 U-Wandler 3-ph:Phasen AB getauscht _:8911:316 U-Wandler 3-ph:Phasen BC getauscht _:8911:317 U-Wandler 3-ph:Phasen AC getauscht Spannungswdl.1 _:3811:300 Spannungswdl.1:Abtastwerte Spannung Spannungswdl.2 _:3812:300 Spannungswdl.2:Abtastwerte Spannung Spannungswdl.3 _:3813:300 Spannungswdl.3:Abtastwerte Spannung Spannungswdl.4 _:3814:300 Spannungswdl.4:Abtastwerte Spannung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 145 Überw. Summe U:Nicht wirksam _:2461:52 Überw. Summe U:Zustand _:2461:53 Überw. Summe U:Bereitschaft _:2461:71 Überw. Summe U:Störung Unabhängig 1 _:2641:500 Spg.Wdl.-Stz.S:>Offen Messtelle U-1ph Information Datenklasse (Typ) Spannungswdl.1 _:3811:300 Spannungswdl.1:Abtastwerte Spannung Unabhängig 1 _:2641:500 Spg.Wdl.-Stz.S:>Offen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 146 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 147: Funktionsgruppentypen

    Funktionsgruppentypen Funktionsgruppentyp Spannung 3-phasig Funktionsgruppentyp Spannung/Strom 1-phasig Funktionsgruppentyp Spannung/Strom 3-phasig Funktionsgruppentyp Phasor Measurement Unit (PMU) Funktionsgruppentyp Analoge Umformer SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 148: Funktionsgruppentyp Spannung 3-Phasig

    Die Funktionsgruppe Spannung 3-phasig enthält immer den nicht-löschbaren Funktionsblock Allgemein. Sie können die für ihre Anwendung notwendigen Triggerfunktionen in die Funktionsgruppe laden. Diese Trig- gerfunktionen sind über die Funktionsbibliothek in DIGSI 5 verfügbar. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 149 Über die Schnittstelle U 3-ph werden die Messgrößen des 3-phasigen Spannungssystems bereitgestellt. Je nach Anschlussart der Wandler sind das z.B. U . Alle aus den gemessenen Größen berechenbaren Werte werden ebenfalls über diese Schnittstelle bereitgestellt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 150: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Nennspannung stellen Sie die primäre Nennspannung ein. Die hier eingestellte Nenn- spannung ist die Bezugsgröße für die Prozentmesswerte und für Einstellwerte in Prozent. 6.1.4 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Nennwerte _:9421:102 Allgemein:Nennspannung 0,20 kV bis 1200,00 kV 400,00 kV SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 151: Informationen

    Funktionsgruppentypen 6.1 Funktionsgruppentyp Spannung 3-phasig Informationen 6.1.5 Information Datenklasse (Typ) Allgemein _:9421:52 Allgemein:Zustand _:9421:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:4741:500 Reset LED FG:>LED rücksetzen _:4741:320 Reset LED FG:LED rückgesetzt SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 152: Funktionsgruppentyp Spannung/Strom 1-Phasig

    Sie können die für Ihre Anwendung notwendigen Triggerfunktionen in die Funktionsgruppe laden. Diese Trig- gerfunktionen sind über die Funktionsbibliothek in DIGSI 5 verfügbar. Nicht benötigte Triggerfunktionen können Sie aus der Funktionsgruppe wieder löschen. Das folgende Bild zeigt die Struktur der Funktionsgruppe Spannung/Strom 1-phasig. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 153: Schritt 1: Projekt Neu Anlegen Und Neues Gerät

    Messstelle verbunden ist, meldet DIGSI 5 eine Inkonsistenz. Konfigurieren Sie die Messstellen in DIGSI 5 über den Editor Verbindungen der Funktionsgruppe. Nähere Informationen finden Sie im Kapitel 7.1.2 Schritt 1: Projekt neu anlegen und neues Gerät hinzufügen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 154 Diese Daten gelten für alle Funktionen in der Funktionsgruppe Spannung/Strom 1-phasig. LED-Gruppe zurücksetzen Mithilfe der Funktion LED-Gruppe zurücksetzen können Sie die gespeicherten LEDs der Funktionen in einer bestimmten Funktionsgruppe zurücksetzen, während von anderen Funktionen in anderen Funktionsgruppen aktivierte, gespeicherte LEDs aktiviert bleiben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 155: Anwendungs- Und Einstellhinweise

    Sie können auch die Leistungsabgabe durch das Schutzobjekt (z.B. vom Verbraucher her gesehen) positiv definieren. Mit Hilfe des Parameters P, Q Vorzeichen können Sie die Vorzeichen für diese Kompo- nenten invertieren. Diese Invertierung beeinflusst keine Schutzfunktion. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 156: Schreibgeschützte Parameter

    • chen invertiert 6.2.6 Informationen Information Datenklasse (Typ) Allgemein _:9421:52 Allgemein:Zustand _:9421:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:13381:500 Reset LED FG:>LED rücksetzen _:13381:320 Reset LED FG:LED rückgesetzt SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 157: Funktionsgruppentyp Spannung/Strom 3-Phasig

    Folgende Funktionsblöcke arbeiten in der Funktion Schreiberrangierung UI: • PQ 10/12cyc • PQ 10/12cyc Har • PQ 10/12cyc IntH • PQ 150/180cyc Har • PQ 150/180cyc IntH • PQ Flicker • PQ trend • Rangierung f • Rangierung I SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 158: Struktur Der Funktionsgruppe

    Struktur der Funktionsgruppe Spannung-Strom 3-phasig Die Funktionsgruppe hat Schnittstellen zu den Spannungs- und Strommessstellen. Die Schreiberrangierungen ermöglichen die Rangierung der einzelnen Messwerte auf die verschiedenen Schreiber. Das folgende Bild zeigt die Struktur der Funktion Schreiberrangierung UI. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 159 U-3ph verknüpft sein. Wenn Sie die Verbindung der Spannungen mit der Messstelle U-3ph prüfen oder ändern wollen, doppel- klicken Sie in der DIGSI 5-Projektnavigation → (Name des Gerätes) auf Messstellenrangierung (Verbin- dungstyp = 3 Leiter-Erde-Spg.). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 160 Zugriff auf diese Werte. [scmeaspon-020215-01, 3, de_DE] Bild 6-10 Messstellen zuweisen HINWEIS Die Strommessstellen sind in der Funktionsgruppe Spannung-Strom 3-phasig optional. Wenn Sie keine Strom- und Leistungswerte verschalten, dann stehen die Strommessstellen nicht zur Verfügung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 161 Scheinleistung der Primärwerte (Gesamtleistung) √3 · U · I nenn nenn Cos φ Wirkfaktor (abs) (abs) 100 % entspricht cos φ = 1 Leiterbezogene Wirkleistung MW Wirkleistung des Leiters · I nenn Lx nenn Lx SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 162: Anwendungs- Und Einstellhinweise

    Einstellmöglichkeiten Voreinstellung Nennwerte _:9451:101 Allgemein:Nennstrom 1 A bis 100000 A 1000 A _:9451:102 Allgemein:Nennspan- 0,20 kV bis 1200,00 kV 400,00 kV nung Netzdaten • _:9451:149 Allgemein:Netzstern- geerdet geerdet • punkt gelöscht • isoliert SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 163: Informationen

    6.3.5 Information Datenklasse (Typ) Allgemein _:9451:52 Allgemein:Zustand _:9451:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:7381:500 Reset LED FG:>LED rücksetzen _:7381:320 Reset LED FG:LED rückgesetzt Einschalterkn. _:1131:4681:500 Einschalterkn.:>Trennschalter offen _:1131:4681:300 Einschalterkn.:Einschaltung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 164: Funktionsgruppentyp Phasor Measurement Unit (Pmu)

    Damit erhalten Sie einen Überblick über die transienten Vorgänge in einem verteilten Energieüber- tragungssystem, z.B. Netzpendelungen und Ausgleichsvorgänge. Die folgende Tabelle zeigt die Unterschiede zwischen den PMU-Messwerten und den restlichen Messwerten des Gerätes. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 165 Zeiger darstellen, der sich in der komplexen Ebene mit der Kreisfrequenz ω entgegen dem Uhrzeigersinn dreht. Die Funktion der Spannung u(t) = Re{u(t)} ergibt sich daraus als Projektion des Phasors u(t) auf die reelle Achse. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 166 Kosinus-Funktion mit Nenn- frequenz, die mit der UTC-Zeitreferenz synchronisiert ist (siehe Bild 6-15). [dwutcphi-260112-01.tif, 1, de_DE] Bild 6-15 Bestimmung des Phasenwinkels ρ des Messsignals X bezogen auf die Kosinus-Funktion SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 167 Standard gibt die 2 Performanzklassen Klasse P und Klasse M vor, in denen sich die Einflussgrößen bewegen dürfen und der TVE von ≤1 % einzuhalten ist. Die SIPROTEC 5-Geräte unterstützen Klasse P und Klasse M, die die folgende Einflussgrößen für einen TVE von 1 % festlegt: •...
  • Seite 168 Genauigkeit der Synchronisation (Abweichung von der UTC) Die Genauigkeit der Synchronisation wird durch einen GPS-Zeitgeber und die exakte Korrektur der Laufzeitver- zögerung innerhalb des GPS-Empfangsmoduls sowie durch die optimale Aufstellung der GPS-Antenne beein- flusst. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 169: Übertragene Daten

    Je nach Verbindungstyp an PDC übertragener Name (falls dungen angezeigter Name nicht selbst vergeben) Messstelle U-3ph 1[ID 1] MP-V3ph VAB ID01 MP-V3ph VBC ID01 MP-V3ph VCA ID01 MP-V3ph VA ID01 MP-V3ph VB ID01 MP-V3ph VC ID01 MP-V3ph V1 ID01 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 170: Parametrierung Der Pmu Mit Digsi

    Gerät durch eine Steckmodul-Trägerbaugruppe CB202 (Erweiterungsmodul) ergänzt werden, die 2 weitere Kommunikationsmodule aufnehmen kann. Die folgenden Kommunikationsmodule unterstützen Synchrozeiger: • ETH-BA-2EL (2 x Ethernet elektrisch, RJ45) • ETH-BB-2FO ( 2 x Ethernet optisch, 2 km, LC duplex) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 171 Für jedes Kommunikationsmodul konfigurieren Sie in DIGSI die jeweilige Ethernet-Adresse (IP-Adresse, Subnetzmaske usw.). Dies erfolgt im DIGSI-Eigenschaftsdialog Allgemeine Einstellungen des Kommunikati- onsmoduls unter dem Punkt Ethernet-Adressen und bildet damit die IP-Adresse der jeweiligen PMU. [scethern-210415, 1, de_DE] Bild 6-18 Ethernet-Adresskonfiguration SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 172 Im DIGSI-Eigenschaftsdialog für Kanal 1 wählen Sie das Synchrozeigerprotokoll aus, siehe nächstes Bild. [scprotoc-210415, 1, de_DE] Bild 6-19 Protokollauswahl Nachdem Sie das für das Kommunikationsmodul das Synchrozeigerprotokoll ausgewählt haben, öffnet sich ein erweiterter Einstelldialog für die PMU-spezifische Konfiguration, siehe folgendes Bild. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 173 IP-Adressen aufgehoben. Sie können somit ganze Bereiche von IP-Adressen in jeder PMU konfigu- rieren und sind dadurch z.B. bei Konfigurationsänderungen des gesamten Netzwerks sehr flexibel. Die Platz- halterzeichen müssen auf Bit-Ebene, beginnend beim niederwertigsten Bit, kontinuierlich aufeinanderfolgen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 174 PDC/IP-Adressbereiche können Sie in diesem Kommunikationsmodus nicht konfigurieren. Die Ausgabe der Daten startet unmittelbar nach dem Hochfahren des Gerätes. Somit ist für den Beginn der Datenübertragung kein Startsignal vom PDC erforderlich. [sc_spontan_pmu, 1, de_DE] Bild 6-21 PMU-Konfiguration für spontane Datenübertragung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 175 PMU zuweisen. Bild 6-22 zeigt exemplarisch die Ergänzung der Gerätekonfiguration durch 2 zusätzliche Ein-/ Ausgabebaugruppen. Die Strom- und Spannungseingänge dieser Ein-/Ausgabebaugruppen verbinden Sie über die DIGSI-Rangiermatrix mit Messstellen, siehe Beispiel in Bild 6-23. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 176 2 x Messstelle Spannung 1-phasig • 2 x Messstelle Strom 1-phasig Sie können einer PMU alle unterstützten Messstellen frei zuweisen, siehe nächstes Bild. Jede PMU muss aller- dings mit einer Messstelle Spannung 3-phasig verbunden sein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 177 Hierbei sind nur die im IEEE C37.118-Interface sichtbaren Namen änderbar, nicht aber die Funktions- blockbezeichnungen selbst. Die IEEE C37.118 definiert für die Änderung der Kanalnamen im Rahmen der SIPROTEC 5-PMU-Unterstützung den ASCII-Zeichensatz. Die Bezeichnungslänge ist protokollbedingt auf 16 ASCII-Zeichen pro Kanal begrenzt.
  • Seite 178 Unit (PMU) den Funktionsblock Übertragung Binärinfo. (siehe nächstes Bild). Sie können diesen Funk- tionsblock in einer Funktionsgruppe PMU bis zu 10 mal instanziieren. Jeder dieser Funktionsblöcke enthält 8 Möglichkeiten, Binärkanäle zu rangieren. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 179: Parametrierung Der Pmu Am Gerät

    PMU-Instanz aus. Über den Menüeintrag Parameter gelangen Sie dann zu den änderbaren Einstellwerten (siehe Bild 6-28). Beachten Sie, dass der Parameter Port nicht änderbar ist, da dieser der physi- schen Steckplatz-Position des betreffenden Kommunikationsmoduls entspricht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 180 Geräte-Display im Menü Kommunikation den entsprechenden Kommunikationsport aus. Über den Menüein- trag Kanal 1 gelangen Sie dann zu den detaillierten Einstellmöglichkeiten für die IP- oder PMU-Kommunikati- onsparameter (siehe Bild 6-29). [sccompmu, 1, de_DE] Bild 6-29 Änderung der Kommunikationseinstellwerte über das Geräte-Display SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 181: Anwendungs- Und Einstellhinweise

    Voreinstellung (_:10621:102) Reporting Rate = 10 frames/s Mit dem Parameter Reporting Rate legen Sie die Anzahl der Telegramme fest, die pro Sekunde gebildet und zum PDC übertragen werden. HINWEIS Je nach eingestellter Nennfrequenz werden verschiedene Einstellwerte ein- oder ausgeblendet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 182: Parameter

    30 frames/s • 50 frames/s • 60 frames/s • 100 frames/s • 120 frames/s • _:10621:103 Funkt. Einstell.:Nur nein nein • Mitsystem 6.4.10 Informationen Information Datenklasse (Typ) Allgemein _:10621:52 Funkt. Einstell.:Zustand _:10621:53 Funkt. Einstell.:Bereitschaft SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 183: Funktionsgruppentyp Analoge Umformer

    Wenn das Gerät an das Kraftwerksleitsystem oder an ein anderes Schutzgerät angeschlossen ist, müssen Sie eine oder mehrere Funktionen Temperaturerfassung über Protokolle aus der globalen DIGSI 5-Bibliothek laden, um die Protokolle abzubilden. Das folgende Bild zeigt die Struktur der Funktionsgruppe. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 184 Die Funktion 20-mA Ein. Ether. ist nicht durch den Hersteller vorkonfiguriert. Maximal 4 Funktionsinstanzen können gleichzeitig arbeiten. Die Struktur der Funktion 20-mA Ein. Seriell ist identisch aufgebaut wie die Funktion 20-mA Ein. Ether.. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 185: 20-Ma-Einheit Ethernet

    4 Funktionsinstanzen können gleichzeitig arbeiten. Jede Instanz enthält 12 vorkonfigurierte Kanalfunktionsb- löcke. Die Funktion 20-mA Ein. Ether. enthält Ein- und Ausgangskanäle, die unabhängig voneinander konfigurierbar sind. [dwstrfn2-150113-01.tif, 2, de_DE] Bild 6-33 Struktur/Einbettung der Funktion SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 186: Kommunikation Mit 20-Ma Einheit Ethernet

    Die Funktion 20-mA Ein. Ether. sendet TCP-Einstel- Alarm lungen an das Kommunikationsmodul, das sich offenbar über ein serielles Protokoll mit der 20-mA- Einheit verbinden möchte. Dieses Kommunikations- modul stellt keine Verbindung zur 20-mA-Einheit her. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 187: Anwendungs- Und Einstellhinweise

    6.5.3.4 Anwendungs- und Einstellhinweise Parameter: Port • Voreinstellung (_:2311:103) Port = Port J Mit dem Parameter Port legen Sie fest, über welchen Port die 20-mA-Einheit an das SIPROTEC 5-Gerät ange- schlossen wird. Parameter: IP-Adresse • Voreinstellung (_:2311:104) IP-Adresse = 10.16.60.1 Mit dem Parameter IP-Adresse stellen Sie die vorhandene IP-Adresse der 20-mA-Einheit ein, die über das...

  • Seite 188: 20-Ma-Kanal

    0 mA oder größer als 20 mA an dem Eingang der 20-mA-Einheit anliegt, wird der Messwert als ungültig gekennzeichnet. Die Einstellung des Bereiches für den skalierten Wert geht dabei von einem Nutzbereich von 0 mA bis 20 mA aus. Das folgende Bild zeigt ein Beispiel. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 189 Eingangsstrom dem im Parameter Untere Grenze eingestellten Wert entspricht. Die Einstel- lung des Bereichs für den skalierbaren Wert entspricht dem nutzbaren Bereich zwischen Untere Grenze und Obere Grenze (siehe folgendes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 190 Wenn der Eingangsstromwert als nicht korrekt erkannt wurde, wird das Qualitätsattribut des Ausgangswertes ungültig gesetzt. Der Status für Bereitschaft und der Fehlerstatus nehmen die in der Tabelle gezeigten Zustände an. Tabelle 6-8 Fehlerreaktionen Fehlerbeschreibung Status Fehlerstatus Bereitschaft Eingangswert befindet sich außer- halb der angegebenen Grenzen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 191: Anwendungs- Und Einstellhinweise

    Die folgende Parameter- und Informationsübersicht zeigt nur einen der 12 Kanäle, da sich die Einstellmöglich- keiten der 12 Kanäle nicht unterscheiden. 6.5.3.7 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:103 Allgemein:Port Port E Port J • Port F • Port J • Port N • Port P SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 192 1 bis 1000000 faktor _:13111:105 Kanal 1:Obere Grenze 0,00 mA bis 20,00 mA 20,00 mA _:13111:109 Kanal 1:Obere Grenze - -1000000 bis 1000000 Sensor _:13111:106 Kanal 1:Untere Grenze 0,00 mA bis 20,00 mA 4,00 mA SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 193: Informationen

    Voreinstellung (_:2311:106) Geräteadresse = 1 Mit dem Parameter Geräteadresse legen Sie die Geräteadresse der 20-mA-Einheit fest. Wenn nur eine 20- mA-Einheit an dem seriellen Bus angeschlossen ist, kann der voreingestellte Wert 1 verwendet werden. Stellen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 194: Parameter

    12 Kanäle nicht unterscheiden. 6.5.4.3 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:103 Allgemein:Port Port E Port J • Port F • Port J • Port N • Port P _:2311:105 Allgemein:Kanalnummer 1 bis 2 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 195 _:13111:107 Kanal 1:Bereich aktiv false • _:13111:104 Kanal 1:Umwandlungs- 1 bis 1000000 faktor _:13111:105 Kanal 1:Obere Grenze 0,00 mA bis 20,00 mA 20,00 mA _:13111:109 Kanal 1:Obere Grenze - -1000000 bis 1000000 Sensor SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 196: Informationen

    Einbindung einer seriellen 20-mA-Einheit Anschluss der Kommunikationsleitungen Bild 6-40 zeigt, wie Sie die 20-mA-Einheit an das SIPROTEC 5-Gerät anschließen. Beachten Sie, dass Pin 1 des RJ45-Steckers mit RTD-B und Pin 2 mit RTD-A verbunden wird. [dwve20au-150213-01.tif, 1, de_DE] Bild 6-40 Anschluss der 20-mA-Einheit an das SIPROTEC 5-Gerät...
  • Seite 197 20-mA-Einheit vorgegebenen Standardeinstellungen. Im Normalfall müssen Sie nur die Parame- trierung des SIPROTEC 5-Gerätes an die Einstellungen der 20-mA-Einheit anpassen. Stellen Sie sicher, dass die Einstellwerte in beiden Geräten gleich sind. Die Einstellung des Parameters Ruhelichtlage (ein/aus): ist für die RS485-Schnittstelle nicht relevant.
  • Seite 198 Adresse der 20-mA-Einheit ein. Diese Adresse muss mit dem gleichen Wert in der 20-mA-Einheit eingestellt werden (siehe folgendes Bild). Bei erstmaliger Verwendung der 20-mA-Einheit muss die folgende Gerätekonfiguration an der 20-mA-Einheit eingestellt werden: • Bus-Protokoll: mod • Geräteadresse: 1 • Baudrate: 9600 • Parität: kein SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 199: Einbindung Einer 20-Ma-Einheit Ethernet

    Steckplätze im Basismodul oder auf der Erweiterungsbaugruppe CB 202. Alternativ können Sie auch die integrierte Ethernet-Schnittstelle Port J verwenden. [scautcp1-220114-01-DE, 1, de_DE] Bild 6-46 Einfügen eines Ethernet-Moduls Kommunikationseinstellungen Aktivieren Sie das SUPEther-Protokoll für das Ethernet-Modul. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 200 Bild 6-48 Auswahl des Protokolls Durch die Auswahl des SUP-Protokolls für die 20-mA-Einheit fügt DIGSI automatisch die Funktionsgruppe Analoge Umformer und die Funktion 20-mA Ein. Ether. 1 zu Ihrer Gerätekonfiguration hinzu (siehe folgendes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 201: U/I-Messumformer-Einheit Mit Schnellen Eingängen

    7KE85 ist 16 kHz). Die aufgezeichnete Abtastfrequenz ergibt sich aus der Einstellung der Störschreiber- funktion. • Berechnet aus den Abtastwerten Messgrößen, die über den arithmetischen Mittelwert bestimmt werden. Das Messfenster für die Mittelwertbildung ist im Intervall von 10 ms bis 100 ms einstellbar. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 202: Struktur Der Funktion

    über das der arithmetische Mittelwert gebildet wird, stellen Sie über den Parameter Messfenster ein. Mit dem Parameter Messfenster wird auch die Messgeschwindigkeit für den Eingang festgelegt. Eine Einstel- lung von z.B. 100 ms bedeutet, das der Messwert alle 100 ms aktualisiert wird. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 203: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Messfenster stellen Sie das Messfenster ein, über welches aus den Abtastwerten der arithmentische Mittelwert bestimmt wird. Siemens empfiehlt, bei langsam veränderlichen Signalen den oberen Wert von 100 ms einzustellen. Damit wird alle 100 ms ein neuer aktueller Messwert zur Weiterverar- beitung bereitgestellt.
  • Seite 204 übertragenen Werte auf Sensorwerte fest. Stimmen Sie den Arbeitsbereich des Messumformers mit dem Geber des Sensors ab. Durch eine freie Skalierbarkeit des Systems können Sie unterschiedliche Anforderungen erfüllen. Nachfolgendes Bild zeigt die Einstellparameter in allgemeiner Form. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 205 Funktion den Sensorwert aus dem gemessenen Strom. Aus den eingestellten Grenzwerten werden die Koeffi- zienten der Geradengleichung (Anstieg und Fußpunkt) berechnet und darüber der Sensorwert ermittelt. Ein eingespeister Strom von 9,333 mA entspricht einer Temperatur von 0 °C. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 206 Obere Grenze - Sensor = 10,00 V • Untere Grenze = -10,00 V • Untere Grenze - Sensor = -10,00 V Durch diese Einstellung wird ein eingespeistes Signal von 12 V als 12-V-Messwert ausgegeben (siehe folgendes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 207: Parameter

    [dw_measuring-transducer-setting, 1, de_DE] Bild 6-55 Einstellung der Parameter und Darstellung eines Eingangssignals größer als 10 V 6.5.6.5 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung MU schnell # • _:101 MU-Eing. #:MU Spannungseingang Stromeingang • Eingangssignaltyp Stromeingang SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 208 MU-Eing. #:Bereich aktiv false • _:104 MU-Eing. #:Umwand- -1000000,00 bis 1000000,00 1,00 lungsfaktor _:105 MU-Eing. #:Obere -20,00 mA bis 20,00 mA 5,00 mA Grenze _:109 MU-Eing. #:Obere -1000000,00 bis 1000000,00 1,00 Grenze - Sensor SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 209: Informationen

    Die Funktion Thermobox Ether. kann nur in der Funktionsgruppe Analoge Umformer arbeiten. Maximal 20 Funktionsinstanzen können gleichzeitig arbeiten. Jede Instanz enthält 12 vorkonfigurierte Sensor-Funkti- onsblöcke. [dwstrfnc-291112-01.tif, 2, de_DE] Bild 6-56 Struktur/Einbettung der Funktion SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 210: Kommunikation Mit Einer Thermobox

    Warnung übergeht. Tabelle 6-9 Fehlerreaktionen Fehlerbeschreibung Status Bereitschaft Die Funktion Thermobox Ether. kann keine Verbin- Alarm dung mit einem Kommunikationsmodul aufbauen. Die Verbindung zwischen dem Kommunikations- Warnung modul und der Thermobox bringt ein time-out. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 211: Anwendungs- Und Einstellhinweise

    • Voreinstellung (_:2311:103) Port = Port J Mit dem Parameter Port legen Sie fest, über welchen Port die externe Thermobox an das SIPROTEC 5-Gerät angeschlossen wird. Wenn Sie die externe Thermobox an die Integrierte Ethernet-Schnittstelle anschließen wollen, stellen Sie den Parameter Port = Port J ein.

  • Seite 212: Temperatursensor

    Daten spezifizierten gültigen Messbe- reichs. Der gültige Messbereich ist abhängig vom Sensortyp. Sensor nicht angeschlossen Nein 6.5.7.6 Anwendungs- und Einstellhinweise Parameter Sensortyp • Voreinstellung (_:11611:102) Sensortyp = Pt 100 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 213: Parameter

    1 bis 254 Sensor 1 • _:11611:102 Sensor 1:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 Sensor 2 • _:11612:102 Sensor 2:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 214: Informationen

    Sensor 12 • _:11611:102 Sensor 12:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 6.5.7.8 Informationen Information Datenklasse (Typ) Allgemein _:2311:53 Allgemein:Bereitschaft _:2311:56 Allgemein:Störung Sensor 1 _:11611:52 Sensor 1:Bereitschaft _:11611:60 Sensor 1:Störung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 215 Sensor 10 _:11611:52 Sensor 10:Bereitschaft _:11611:60 Sensor 10:Störung _:11611:80 Sensor 10:Tmpaus Sensor 11 _:11611:52 Sensor 11:Bereitschaft _:11611:60 Sensor 11:Störung _:11611:80 Sensor 11:Tmpaus Sensor 12 _:11611:52 Sensor 12:Bereitschaft _:11611:60 Sensor 12:Störung _:11611:80 Sensor 12:Tmpaus SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 216: Thermobox Seriell

    Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:103 Allgemein:Port Port F Port J • Port E • Port P • Port N • Port J _:2311:105 Allgemein:Kanalnummer 1 bis 2 _:2311:106 Allgemein:Geräteadresse 1 bis 254 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 217 Ni 120 Sensor 11 • _:11611:102 Sensor 11:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 Sensor 12 • _:11611:102 Sensor 12:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 218: Informationen

    _:11618:60 Sensor 8:Störung _:11618:80 Sensor 8:Tmpaus Sensor 9 _:11619:52 Sensor 9:Bereitschaft _:11619:60 Sensor 9:Störung _:11619:80 Sensor 9:Tmpaus Sensor 10 _:11611:52 Sensor 10:Bereitschaft _:11611:60 Sensor 10:Störung _:11611:80 Sensor 10:Tmpaus Sensor 11 _:11611:52 Sensor 11:Bereitschaft SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 219: Kommunikation Mit Der Thermobox

    Einbindung einer seriellen Thermobox (Ziehl TR1200) Anschluss der Kommunikationsleitungen Bild 6-60 zeigt, wie Sie die Thermobox an das SIPROTEC 5-Gerät anschließen. Beachten Sie, dass Pin 1 des RJ45-Steckers mit RTD-B und Pin 2 mit RTD-A verbunden wird. [dwverbau-201112-01.tif, 1, de_DE] Bild 6-60 Anschluss der Thermobox an das SIPROTEC 5-Gerät...
  • Seite 220 Thermobox vorgegebenen Standardeinstellungen. Im Normalfall müssen Sie nur die Parametrie- rung des SIPROTEC 5-Gerätes an die Einstellungen der Thermobox anpassen. Stellen Sie sicher, dass die Einstellwerte in beiden Geräten gleich sind. Die Einstellung des Parameters Ruhelichtlage (ein/aus): ist für die RS485-Schnittstelle nicht relevant.

  • Seite 221: Einbindung Einer Thermobox Ether. (Tr1200 Ip)

    Fügen Sie in DIGSI auf einem dafür vorgesehenen Steckplatz ein Ethernet-Modul in die Gerätekonfiguration ein. Bild 6-66 zeigt die möglichen Steckplätze im Basismodul oder auf der Erweiterungsbaugruppe CB 202. Alternativ können Sie auch die integrierte Ethernet-Schnittstelle Port J verwenden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 222: Kommunikationseinstellungen

    Bild 6-67 Aktivierung SUP Ethernet Protokoll Dieses Protokoll ist auch für den Port J der integrierten Ethernet-Schnittstelle des Basismoduls verfügbar (siehe folgendes Bild). [scautcp3-011112-01.tif, 1, de_DE] Bild 6-68 Aktivierung SUP Ethernet Protokoll (Basismodul) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 223: Temperatursimulation Ohne Sensoren

    Sie eine konstante Temperatur. Der Widerstandswert sollte etwa 50 Ω bis 200 Ω betragen. Wenn Sie eine veränderbare Temperatur simulieren wollen, schließen Sie statt eines Festwiderstandes einen einstellbaren Widerstand von maximal 470 Ω an. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 224 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 225: Störschreiber

    Störschreiber Einführung in DIGSI 5 Funktionsgruppentyp Schreiber Funktionsbeschreibung Analog- und Binärtrigger Triggerfunktionen 1-phasig Triggerfunktionen 3-phasig Messgrößen und Schreiberrangierungsfunktionen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 226: Einführung In Digsi 5

    Störschreiber 7.1 Einführung in DIGSI 5 Einführung in DIGSI 5 Allgemeines 7.1.1 DIGSI 5 ist das Projektierungs- und Bedienwerkzeug für alle SIPROTEC 5-Geräte. DIGSI 5 bietet Ihnen folgende Möglichkeiten: • Anlagentopologien erstellen • Hardware konfigurieren • Störschrieb-Parameter einstellen • Kommunikationsnetzwerke projektieren •...
  • Seite 227 Wenn Sie die Offline-Konfiguration mit einem gültigen Produkt-Code spezifizieren wollen, geben Sie in ² dieses Eingabefeld den Produkt-Code des zu konfigurierenden Gerätes ein (siehe hierzu A.1 Bestellkonfi- gurator und Bestelloptionen). Wenn Sie Ihr Projekt offline konfigurieren wollen, lassen Sie das Eingabefeld leer. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 228 Schritt 3: Wählen Sie eine Applikationsvorlage aus Sie können diesen Schritt erst bearbeiten, wenn der Gerätetyp und gegebenenfalls die Geräteeigenschaften gewählt sind. Wählen Sie aus der Auswahlliste die Applikationsvorlage, die Sie als Grundlage für Ihre Projektierung ² verwenden wollen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 229: Schritt 2: Einstellung Der Parameter Und Rangieren In Digsi 5

    Schritt 2: Einstellung der Parameter und Rangieren in DIGSI 5 7.1.3 Nachdem Sie in DIGSI 5 den Störschreiber hinzugefügt haben, können Sie Parameter einstellen, Signale, Meldungen, Trigger etc. rangieren. Die Reihenfolge der Rangierung in DIGSI 5 entspricht der Signalflussrichtung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 230 Nachfolgend finden Sie die wichtigsten Schritte, um den Störschreiber zu parametrieren. Eine ausführliche Beschreibung der DIGSI 5-Möglichkeiten finden Sie in der DIGSI-Hilfe. Messstellen rangieren Mit der Matrix Messstellenrangierung rangieren Sie die physikalischen Eingänge des SIPROTEC 5-Gerätes auf die Eingänge von Strom- und Spannungsmessstellen. Doppelklicken Sie auf Messstellenrangierung.
  • Seite 231 ² die Projektnavigation. HINWEIS Diese Vorgehensweise gilt auch für die Schreiberfunktionen Slow-Scan-Schreiber und Kontinuierlicher Schreiber und für die Messwerte Schreiberrangierung mit ihren zugehörigen Messwert-Funktionsblöcken (Rangierung f, Rangierung I, Rangierung Pwr und Rangierung U). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 232 Störschreiber 7.1 Einführung in DIGSI 5 [scfganle-280113-01.tif, 1, de_DE] Bild 7-8 Funktionsgruppen mit jeweiligen Funktionen instanziieren SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 233 Spalte rangiert werden. Klicken Sie im Kontextmenü auf X (rangiert) in den roten Markierungen. ² In die Zelle wird ein X eingetragen. Die Messstelle ist jetzt mit der Funktionsgruppe verbunden. 128 erste Zeichen des US-ASCII/ANSI-Zeichensatzes SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 234 Sie sehen die Namen aller in dieser Funktionsgruppe enthaltenen Funktionen. Doppelklicken Sie auf den Namen der gewünschten Funktion. ² Im Arbeitsbereich wird die Parameteransicht geöffnet. Diese zeigt die Parameter und die voreingestellten Werte der gewählten Funktion an. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 235 Fast-Scan- und Slow-Scan-Schreiber. [sctestfl-291012-01.tif, 1, de_DE] Bild 7-12 Störschriebe mit aktivierter Markierung Testschrieb (Testflag) HINWEIS Der Modus des einzelnen Schreibers ist abhängig von der Einstellung des Parameters Modus in der über- geordneten Funktion Allgemein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 236 Um einen Störschrieb generieren zu können, ordnen Sie den Schreibern die Trigger Doppelklicken Sie in DIGSI 5 in der Projektnavigation auf Schreiberinteraktion. ² Klicken Sie dafür mit der rechten Maustaste auf X (rangiert). ² SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 237: Verwendung Der Messgrößen

    Die vom Störschreiber generierten Schriebe können per DIGSI 5 oder SICAM PQS geladen und konvertiert werden. Maximal 3 Kommunikationsverbindungen sind möglich, unabhängig vom Typ DIGSI 5 oder IEC 61850. Je nach Schreiber werden die Schriebe in unterschiedlichen Dateiformaten zur Verfügung gestellt (siehe folgende Tabelle). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 238 7-15). ² [leAnzeige_DIGSI-220813, 1, de_DE] Bild 7-14 Vorgehensweise zur Anzeige der Schriebe in DIGSI 5 Prozessdaten Schriebe Fast- und Slow-Scan-Störschriebe, Kontinuierliche Schriebe und Trendschriebe FSR: Fast-Scan-Schreiber SSR: Slow-Scan-Schreiber CR: Kontinuierlicher Schreiber TR: Trendschreiber SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 239 Um weitere Analysen durchführen zu können, öffnen Sie den Schrieb in SIGRA. SIGRA bietet zusätzliche Anzei- gemodi und Berechnungsmethoden zur Auswertung der Aufzeichnungen. Mit einem Klick auf die SIGRA4-Taste können Sie den Schrieb in SIGRA öffnen (siehe nächstes Bild). ² SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 240: Mit Iec 61850 Arbeiten

    IEC 61850 deckt als Stationsleitprotokoll die Prozess-, Feld- und Stationsebene ab und definiert umfassend den Datenaustausch zwischen Geräten innerhalb einer Schaltanlage. Die einzelnen Teilnehmer kommunizieren dabei zwischen den Ebenen oder per GOOSE auf einer Ebene. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 241 Der GOOSE-Dienst ermöglicht einen schnellen Datenaustausch zwischen Geräten und kann damit die Quer- verdrahtung zwischen Geräten durch Kommunikationsverbindungen ersetzen. Als weiteren IEC 61850-Dienst unterstützt SIPROTEC 5 die statistische oder dynamische Berichterstattung. Mit IEC 61850 ist die nahtlose Interoperabilität von Geräten unterschiedlichen Typs und Ursprungs gewährleistet.
  • Seite 242 Gerätezustände (Zeitsprünge, Modi ein /aus, Abschaltung und Wiederkehr der Versor- gungsspannung). PQDif-Aufzeichnungen werden weiterhin generiert, obwohl der kontinuierliche Schreiber und der Trend- schreiber auf den Modus aus gesetzt sind. Bei dauerhafter Nicht-Benutzung empfiehlt Siemens, die Instanz zu löschen. SIPROTEC 5, Störschreiber, Handbuch...
  • Seite 243 Informationen zur IEC 61850-Struktur eines Gerätes. Der IEC 61850-Browser zeigt sowohl im Gerät konfigu- rierte Datensätze an, die z.B. für statische Reports oder GOOSE-Nachrichten angelegt wurden, als auch die darin enthaltenen Datenobjekte. Eine ausführliche Beschreibung des IEC 61850-Browsers finden Sie im Kommunikationshandbuch SIPROTEC 5 IEC 61850. SIPROTEC 5, Störschreiber, Handbuch...

  • Seite 244: Funktionsgruppentyp Schreiber

    Bei Verwendung einer Applikationsvorlage ist die Funktionsgruppe Spannung/Strom 1-phasig mit den Mess- stellen Spannung 1-phasig und Strom 1-phasig und die Funktionsgruppe Spannung/Strom 3-phasig mit den Messstellen Spannung 3-phasig und Strom 3-phasig verbunden, da diese Verknüpfungen erforderlich SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 245: Funktionsbeschreibung

    Allgemein: Status-Rückmeldungen der Störschreibung gemäß Modus (steuerbar) Kapitel 2.3 Funktionssteuerung Allgemein: Zustand Allgemein: Bereitschaft Steuerung: Meldung der Fehlernummer zum aktuellen Störfall Fehler-Nummer Steuerung: Störfallaufzeichnung läuft Aufzeichnung gestart. Steuerung: Ende der Aufzeichnung Aufzeichnung fertig SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 246: Externer Start

    Diese Rangieroption ist bei einer Rangierung der Funktionstaste auf >Manueller Start sinnvoll. Diese Einstellung gilt nur für den Controllable Aufzeichnung starten . Diese Einstellung gilt nur für den Controllable Aufzeichnung starten . Binäreingang Binärausgang Funktionstaste SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 247: Anwendungs- Und Einstellhinweise - Allgemeine Parameter

    Format aus. Mögliche Einstellwerte sind COMTRADE 1999 oder COMTRADE 2013. Speicheraufteilung Die maximale Flash-Speichergröße der Schreiber beträgt 15 GB. Mit dem Parameter Flash-Speichergröße können Sie die Flash-Speichergröße jedes einzelnen Schreibers ändern. Je nach Flash-Speichergröße können mehrere 1000 Aufzeichnungen gespeichert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 248: Zeitsprünge

    Zeitsprünge, die kürzer sind als 50 ms, werden automatisch ausgeglichen und sind in Aufzeichnungen nicht sichtbar. Zeitsprünge, die größer sind als 50 ms, werden in Aufzeichnungen durch eine Markierungslinie TJ gekennzeichnet. (TJ = Timejump = Zeitsprung) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 249: Fast-Scan-Schreiber

    Das folgende Logikdiagramm zeigt die Funktionsweise des Fast-Scan-Schreibers. [lofastsc-161012-01.tif, 1, de_DE] Bild 7-24 Logikdiagramm der Funktion Fast-Scan-Schreiber Die Funktion Fast-Scan-Schreiber zeichnet folgende Daten auf: • Abtastwerte (SAV) aller Analogeingänge • Intern berechnete Messwerte • Binärsignale SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 250 Das Gerät kann bei der Aufzeichnung eines Schriebes auf dem Flash-Speicher feststellen, dass der freie Bereich in der dem Schreiber zugewiesenen Rekorderpartition zu klein ist. Als Folge davon werden so viele alte Schriebe gelöscht – beginnend mit dem ältesten Schrieb – wie die komplette Speicherung der laufenden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 251: Anwendungs- Und Einstellhinweise

    Gerät die jeweils älteste Datei automatisch, um mit der Aufzeichnung fortfahren zu können (Ring- speicher). Die maximale Anzahl speicherbarer Störschriebe ist nur durch die eingestellte Flash-Speichergröße und die Größe der einzelnen Störschriebe begrenzt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 252 Die Vorlaufzeit muss maximal 10 % von der Nachlaufzeit betragen, sonst meldet DIGSI 5 eine Inkonsistenz. Parameter: Nachlaufzeit • Voreinstellwert (_:10741:113) Nachlaufzeit = 1,0 s Mit dem Parameter Nachlaufzeit stellen Sie die Nachlaufzeit einer einzelnen Störschreibung ein. Die Nach- laufzeit definiert den Zeitraum nach Rückfall des Triggereignisses. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 253: Parameter

    _:10741:112 Fast-Scan-Schr. 0,0 s bis 3,0 s 0,1 s 1:Vorlaufzeit _:10741:113 Fast-Scan-Schr. 1:Nach- 1,0 s bis 90,0 s 1,0 s laufzeit _:10741:116 Fast-Scan-Schr. 1:Manu- 1,0 s bis 90,0 s 1,0 s elle Aufzeichnungsz. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 254: Informationen

    Nachlaufzeit (falls gehender Trigger erfasst wird) Zusätzlich wird die auslösende Triggerursache gespeichert. 7.2.7.2 Struktur der Funktion Die Funktion Slow-Scan-Schreiber ist werkseitig einmal vorkonfiguriert. Innerhalb der Funktionsgruppe Schreiber lässt sich der Slow-Scan-Schreiber maximal 2 mal betreiben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 255: Funktionsbeschreibung

    Triggern auf Meldungen • Trigger über das IEC 61850 Controllable ( Aufzeichnung starten ) Nähere Informationen zum Trigger über IEC 61850 Controllable finden in den Kapiteln 7.3.3.4 Trigger- start mittels CFC-Plan 7.3.3.3 GOOSE-Trigger SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 256 Schriebe gelöscht – beginnend mit dem ältesten Schrieb – wie die komplette Speicherung der laufenden Aufzeichnung erfordert. Das Löschen erfolgt auch dann, wenn der zu löschende Schrieb im gleichen Moment von DIGSI 5 oder einer übergeordneten Leitebene ausgelesen wird. In diesem Fall wird die Übertragung abge- brochen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 257: Anwendungs- Und Einstellhinweise

    Sicher Sie davor Ihre Aufzeichnungen, indem Sie sie manuell in DIGSI 5 exportieren oder sie in SICAM PQS archivieren. Löschen Sie anschließend Ihre Aufzeichnungen in DIGSI 5, um Inkonsistenzen zwischen neuen und alten Aufzeichnungen zu vermeiden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 258 (flankengesteuert) über ein separat konfigurierbares Eingangssignal >Manueller Start aktiviert wird. HINWEIS Vorlaufzeit, Nachlaufzeit und die maximale Aufzeichnungszeit sind in diesem Fall nicht wirksam. Parameter: Mittelungszeit • Voreinstellwert (_:10081:140) Mittelungszeit = 1 Periode SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 259: Parameter

    0 s bis 90 s _:10081:113 Slow-Scan 1:Nachlaufzeit 1 min bis 90 min 1 min _:10081:116 Slow-Scan 1:Manuelle 1 min bis 90 min 1 min Aufzeichnungsz. _:10081:140 Slow-Scan 1:Mittelungszeit 1 Perioden bis 3000 Perioden 1 Perioden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 260: Informationen

    Komponenten). Für die Speicherung der Aufzeichnungen legen Sie bei der Parametrierung einen maximalen Speicherbereich fest. Der kontinuierliche Schreiber ist als Ringspeicher organisiert. Wenn der Speicherbereich ausgeschöpft ist, werden die ältesten Daten automatisch überschrieben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 261 Abschaltung und Wiederkehr der Versorgungsspannung HINWEIS Nach bewusster oder fehlerhafter Abschaltung der Versorgungsspannung des Geräts entstehen Messlücken für die Dauer der Abschaltung. Die aufgezeichneten Daten bleiben jedoch erhalten und können nach Wiederkehr der Versorgungsspannung ausgelesen werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 262: Anwendungs- Und Einstellhinweise

    Löschen Sie anschließend Ihre Aufzeichnungen in DIGSI 5, um Inkonsistenzen zwischen neuen und alten Aufzeichnungen zu vermeiden. HINWEIS Die Parameterhilfe Geschätzte Aufz.zeit ist grau hinterlegt und kann daher weder eingestellt noch geändert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 263: Parameter

    • 120 s • 150 s • 300 s • 600 s • 900 s 7.2.8.6 Informationen Information Datenklasse (Typ) Binär-EA _:2731:51 Allgemein:Modus (steuerbar) _:2731:52 Allgemein:Zustand _:2731:53 Allgemein:Bereitschaft Binär-EA _:10111:322 Kontinuierlicher 1:Schreiber formatiert SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 264: Trendschreiber

    Der Trendschreiber arbeitet nur, wenn der Modus auf ein gesetzt ist. Falls während einer Aufzeichnung der Modus auf aus gesetzt wird, wird die Aufzeichnung unterbrochen. Die Aufzeichnung läuft wieder an, wenn der Modus wieder auf ein geschaltet wird. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 265: Anwendungs- Und Einstellhinweise

    (Zeitsprünge, Modi ein /aus, Abschaltung und Wiederkehr der Versorgungsspannung). PQDif-Aufzeichnungen werden weiterhin generiert, obwohl der Trendschreiber auf den Modus aus gesetzt ist. Bei dauerhafter Nicht-Benutzung empfiehlt Siemens, die Schreiberinstanz zu löschen. Ringspeicherbetrieb Beim Trendschreiber erfolgt die Datenspeicherung auf dem Flash-Speicher in Blöcken. Alle 10 Minuten stehen die neuen Daten des letzten 10-Minuten-Intervalls zur Verfügung.

  • Seite 266: Parameter

    3.1.5.4 Meldepuffer Ereignisfolge ausführlicher beschrieben. 7.2.11 Ablaufsteuerung der Störschriebe (Fast-Scan- und Slow-Scan-Schreiber) 7.2.11.1 Funktionsbeschreibung der Retrigger-Sperrzeit Allgemeines Sie können im Fast-Scan- und Slow-Scan-Schreiber folgende Parameter einstellen: • Vorlaufzeit • Nachlaufzeit • Maximale Aufzeichnungsdauer SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 267: Triggerung Ohne Retrigger-Sperrzeit

    Der erste Teil der Aufzeichnung erfasst den Signalverlauf vor dem Triggerereignis (Vorlaufzeit). Danach erfolgt die Aufzeichnung der Störung (a) bis (b). Um das Signalverhalten auch nach der Störung beurteilen zu können, wird bis zum Ende der Nachlaufzeit (c) der weitere Signalverlauf registriert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 268 Die maximale Aufzeichnungsdauer dient der Begrenzung der Störschrieblänge. Mit Ablauf der Nachlaufzeit wird die Aufzeichnung vor Erreichen der maximalen Aufzeichnungsdauer beendet. [dwtrig03-140213-01.tif, 1, de_DE] Bild 7-36 Trigger mit Vorlaufzeit, Nachlaufzeit und maximaler Aufzeichnungsdauer SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 269: Triggerung Mit Retrigger-Sperrzeit

    Trigger gehend: Start der Nachlaufzeit Ende der Retrigger-Sperrzeit Ende der Aufzeichnung Zeitachse Beim Auftreten eines Triggerereignisses löst der Starttrigger (a) einen Störschrieb aus. Das Triggerereignis führt bedingt durch die Retrigger-Sperrzeit zu keiner Verlängerung der Aufzeichnung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 270 Die parametrierte maximale Aufzeichnungsdauer hat keinen Einfluss auf die Aufzeichnung, weil sie größer ist als alle Verläufe. Wiederholte Triggerungen Zur Vermeidung von wiederholten Triggerungen des Geräts aufgrund von Grenzwertüberschreitungen inner- halb kürzester Zeit kann eine Retriggersperre parametriert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 271 Beim Auftreten eines Triggerereignisses löst der Starttrigger (a) einen Störschrieb aus. Die Aufzeichnung erfolgt wie in dem vorhergehenden Beispiel. Wenn innerhalb der Retrigger-Sperrzeit eine weitere Grenzwertüberschreitung desselben Kanals (d) auftritt, so verlängert diese den Störschrieb nicht, sondern startet lediglich die kanalspezifische Retrigger-Sperrzeit erneut. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 272 Jede Schwelle (Max-Trigger, Min-Trigger, dM/dt steig. (/Filterzeit) oder dM/dt fallend (/Filterzeit)) eines Kanals hat eine eigene Retrigger-Sperrzeit. D.h. z.B. ein Min-Trigger kann eine durch den Max-Trigger gestartete Aufzeichnung einmalig verlängern (siehe nächstes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 273 Wenn der gleiche Triggergrund (z.B. Iph rms: L1) während der Retrigger-Sperrzeit noch einmal auftritt, dann startet die Retrigger-Sperrzeit neu. Der Störschrieb wird nicht verlängert. Eine neue Aufzeichnung ist erst dann möglich, wenn ein Trigger außerhalb der abgelaufenen Retrigger-Sperrzeit kommt (siehe nächstes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 274 Ende der Retrigger-Sperrzeit Ende der neu gestarteten Retrigger-Sperrzeit Ende der Nachlaufzeit Ende der maximalen Aufzeichnungszeit Start einer neuen Aufzeichnung Zeitachse Alle anderen aktiven Kanäle können den Störschreiber retriggern und damit die Aufzeichnung verlängern. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 275 Wenn das Gerät sich gerade in der Hochlaufphase befindet und eine Störung bereits ansteht, wird der Trigger ignoriert. • Wenn ein Zeitsprung während der Vorlaufzeit vor einer Triggerung erfolgt, wird die aufgezeichnete Vorlaufzeit auf die Zeitspanne zwischen Zeitsprung und Triggerzeitpunkt verkürzt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 276: Funktionsbeschreibung Analog- Und Binärtrigger

    7.3.2 7.3.2.1 Struktur der Analogtrigger Im Störschreiber stehen 4 Triggerfunktionen zur Verfügung: • Frequenztrigger 1-phasig (siehe auch 7.4.3.1 Funktionsübersicht) • Frequenztrigger 3-phasig (siehe auch 7.5.3.1 Funktionsübersicht) • Spannungstrigger 1-phasig (siehe auch 7.5.1.1 Funktionsübersicht) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 277: Triggerfunktionen Der Analogtrigger

    Für eine Triggererkennung vergleichen die Triggerbausteine den anliegenden Istwert (Messwert) mit den parametrierten Triggerkriterien (Schwellwerte). Bei Erkennung eines Triggerkriteriums (Über- oder Unter- schreitung eines parametrierten Schwellwertes) startet der jeweilige Triggerbaustein einen Störschrieb im SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 278: Pegeltrigger

    Differenz zweier Messwerte im Abstand der parametrierten Filterzeit größer ist als die parametrierte Schwelle. Es wird unterschieden zwischen steigendem Gradienten (dM/dt steigend) und fallendem Gradienten (dM/dt fallend). Die Gradienten-Trigger sind für Gegen- und Nullsysteme nicht auswählbar. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 279: Funktionsbeschreibung Binärtrigger

    Manueller Start der Trigger mittels Informationsrangierung Für den Fast-Scan- und Slow-Scan-Schreiber rangieren Sie den manuellen Triggerstart in der Informationsran- gierung in der Matrixzeile >Manueller Start auf die Eingänge, die mit Binärsignalen belegt werden können. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 280 Rangierung des manuellen Triggerstarts Wenn Sie die Aufzeichnung über eine Funktionstaste manuell starten wollen, können Sie die Tasten mit U (Umschaltung) oder P (Trigger-Impuls) belegen. Siemens empfiehlt, die Einstellung P (Trigger-Impuls) vorzugsweise zu verwenden (siehe auch 7.2.3 Funkti- onsbeschreibung). Bei Drücken der rangierten Funktionstaste auf der Bedieneinheit wird eine Aufzeichnung gestartet und die aktivierten Schreiber zeichnen den aktuellen Signalverlauf auf.
  • Seite 281 Klicken Sie auf Hardware und Protokolle. • Klicken Sie rechts oben auf das große Geräte-Display. • Klicken Sie anschließend unten auf Eigenschaften, anschließend auf die Funktionstaste Ihrer Wahl und ändern Sie den Namen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 282: Applikationsvorlage Und Funktionsumfang Des Störschreibers

    Externer Start der Trigger mittels Informationsrangierung Für den Fast-Scan- und Slow-Scan-Schreiber rangieren Sie den manuellen Triggerstart in der Informationsran- gierung in der Matrixzeile >Manueller Start auf die Eingänge, die mit Binärsignalen belegt werden können. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 283: Goose-Trigger

    Die Erstellung von CFC-Plänen ist detailliert im DIGSI 5-Handbuch beschrieben. Der CFC-Plan kann in der Projektnavigation unter Pläne erstellt werden. Die Trigger, die Sie z.B. für den externen oder manuellen Start des Störschriebes im CFC-Plan auswählen, müssen grundsätzlich UND-verknüpft werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 284: Triggern Auf Meldungen

    Rangieren Sie die SPS-Meldung auf einen Binäreingang, indem Sie die Rangieroption H wählen. Das SPS- Signal ist somit als aktiv mit Spannung rangiert. • Schieben Sie die Menüleiste von links nach rechts und rangieren Sie nach Belieben die SPS-Meldung auf die Schreiber. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 285 Störschreiber 7.3 Funktionsbeschreibung Analog- und Binärtrigger [ScTrigDevInd-010715, 1, de_DE] Bild 7-52 Vorgehensweise: Triggern auf eine SPS-Meldung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 286: Triggerfunktionen 1-Phasig

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.4.1.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise eines Spannungstriggers. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 287 Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Test-Flag markiert. Detaillierte Informationen zum Modus erhalten Sie im Kapitel 7.1.3 Schritt 2: Einstellung der Parameter und Rangieren in DIGSI 5 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 288: Anwendungs- Und Einstellhinweise U Rms Trig (Effektivwert)

    Die Hysterese ist werkseitig auf 0,980 (entspricht 2 %) des Parameters Max-Trigger voreingestellt und kann angepasst werden. Parameter: Min-Trigger aktiv / Min-Trigger/Min-Trigger Hysterese • Voreinstellwert (_:9601:102) Min-Trigger aktiv = ja • Voreinstellwert (_:9601:106) Min-Trigger = 80,000 V • Voreinstellwert (_:9601:114) Min-Trigger Hysterese = 1,020 p.u. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 289: Anwendungs- Und Einstellhinweise U Grund.trig (Grundschwingung)

    7.4.1.5 Anwendungs- und Einstellhinweise U Grund.Trig (Grundschwingung) Parameter: Modus • Voreinstellwert (_:9571:1) Modus = aus Mit dem Parameter Modus aktivieren Sie den Trigger für den Normalbetrieb (ein) oder den Testbetrieb (Test). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 290 Gradienten der Spannung der Grundschwingung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der positive Gradient der Spannung der Grundschwingung wird überwacht. Der positive Gradient der Spannung der Grundschwingung wird nicht über- nein wacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 291: Parameter

    0,300 V bis 340,000 V 20,000 V fallend (/Filterzeit) _:9601:116 U RMS Trig 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. fallend Hysterese _:9601:112 U RMS Trig 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 292: Informationen

    U RMS Trig 1:Bereitschaft _:9601:301 U RMS Trig 1:Trigger aktiv U Grund. Trig 1 _:9571:54 U Grund. Trig 1:Nicht wirksam _:9571:52 U Grund. Trig 1:Zustand _:9571:53 U Grund. Trig 1:Bereitschaft _:9571:301 U Grund. Trig 1:Trigger aktiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 293: Stromtrigger

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.4.2.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Stromtriggers. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 294 I RMS Trig.: Einstellung der Trigger für den Effektivwert des gemessenen Stromes HINWEIS Die Schwellen lassen sich in der Primär-, Sekundär und Prozentansicht einstellen. Alle folgenden Einstell- werte werden in der Sekundäransicht dargestellt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 295: Anwendungs- Und Einstellhinweise I Rms Trig

    Beschreibung Der Effektivwert des Stromes wird auf Überstrom überwacht. Der Effektivwert des Stromes wird nicht auf Überstrom überwacht. nein Die Hysterese ist werkseitig auf 0,980 p.u. des ParametersMax-Trigger voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 296: Anwendungs- Und Einstellhinweise I Grund. Trig

    Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2 %) des Parameters dM/dt fallend (/Filter- zeit) voreingestellt und kann angepasst werden. 7.4.2.5 Anwendungs- und Einstellhinweise I Grund. Trig Parameter: Modus • Voreinstellwert Modus = aus SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 297 Der positive Gradient des Stromes der Grundschwingung wird überwacht. Der positive Gradient des Stromes der Grundschwingung wird nicht über- nein wacht. Die Hysterese ist werkseitig 0,980 p.u. (entspricht 2 %) des Parameters dM/dt steig. (/Filterzeit) voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 298: Parameter

    5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A _:9781:114 I RMS Trig 1:Min-Trigger 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Hysterese • _:9781:103 I RMS Trig 1:dM/dt stei- nein nein • gend aktiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 299 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A _:9751:114 I Grund.Trig 1:Min- 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Trigger Hysterese • _:9751:103 I Grund.Trig 1:dM/dt stei- nein nein • gend aktiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 300: Informationen

    Trigger) in den Fast-Scan- und Slow-Scan-Schreibern. Es wird auf die Netzfrequenz getriggert. 7.4.3.2 Struktur der Funktion Die Funktion Frequenztrigger ist in der Funktionsgruppe Spannung/Strom 1-phasig parametrierbar. Die Struktur der Funktion Frequenztrigger ist in folgendem Bild dargestellt: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 301: Funktionsbeschreibung

    Messgröße auf Grenzwertüberschreitung. Der Gradient wird auf Basis der eingestellten Filterzeit gebildet. Beim Pegel- und Gradienten-Trigger ist eine Hysterese von 0,2 % des Einstellwertes voreingestellt. Dies entspricht 0,998 p.u. beim Max. und Gradienten-Trigger und 1,002 p.u. beim Min-Trigger. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 302: Anwendungs- Und Einstellhinweise Frequenz-Trigger

    Mit dem Parameter Modus aktivieren Sie den Trigger für den Normalbetrieb (ein) oder den Testbetrieb (Test). Parameterwert Beschreibung Der Funktionsblock Frq. Trigger wird aktiviert und die Netzfrequenz gemäß den eingestellten Triggerparametern überwacht. Der Funktionsblock Frq. Trigger wird deaktiviert. Der Funktionsblock Frq. Trigger wird zu Testzwecken aktiviert. Test SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 303 Parameter: dM/dt fallend aktiv - dM/dt fallend (/Filterzeit) - dM/dt fallend Hysterese - Filterzeit • Voreinstellwert (_:9721:107) dM/dt fallend aktiv = nein • Voreinstellwert (_:9721:108) dM/dt fallend (/Filterzeit) = 0,100 Hz SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 304: Parameter

    Hysterese _:9721:112 Frq. Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden 7.4.3.6 Informationen Information Datenklasse (Typ) Frq. Trigger 1 _:9721:54 Frq. Trigger 1:Nicht wirksam _:9721:52 Frq. Trigger 1:Zustand _:9721:53 Frq. Trigger 1:Bereitschaft SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 305: Leistungstrigger

    Jeder Funktionsblock der Summen Trigger beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten-Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.4.4.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Leistungstriggers. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 306 Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Test-Flag markiert. Detaillierte Informationen zum Modus erhalten Sie im Kapitel 7.1.3 Schritt 2: Einstellung der Parameter und Rangieren in DIGSI 5 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 307: Anwendungs- Und Einstellhinweise P Trigger

    Voreinstellwert (_:19411:113) Max-Trigger Hysterese = 0,980 p.u. Mit dem Parameter Max-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Summenwirkleistung auf Überschreitung des parametrierten Wertes zu überwachen. Parameterwert Beschreibung Die Summenwirkleistung wird auf Überschreitung des parametrierten Wertes überwacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 308 Mit dem Parameter dM/dt fallend aktiv aktivieren Sie den Gradienten-Trigger, um den negativen Gradienten der Summenwirkleistung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der negative Gradient der Summenwirkleistung wird überwacht. Der negative Gradient der Summenwirkleistung wird nicht überwacht. nein SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 309: Anwendungs- Und Einstellhinweise Q Trigger

    Voreinstellwert (_:19441:114) Min-Trigger Hysterese = 1,020 p.u. Mit dem Parameter Min-Trigger aktiv aktivieren Sie den Pegeltrigger, um die Summenblindleistung auf Unterschreitung des parametrierten Wertes zu überwachen. Parameterwert Beschreibung Die Summenblindleistung wird auf Unterschreitung des parametrierten Wertes überwacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 310 1 A @ 100 Inenn 0,20 W bis 20000,00 W 120,00 W 5 A @ 100 Inenn 0,60 W bis 100000,00 W 600,00 W _:19411:113 P Trigger 1:Max-Trigger 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 311 5 A @ 100 Inenn 0,60 var bis 100000,00 var 100,00 var _:19441:116 Q Trigger 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. fallend Hysterese _:19441:112 Q Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 312 P Trigger 1:Zustand _:19411:53 P Trigger 1:Bereitschaft _:19411:301 P Trigger 1:Trigger aktiv Q Trigger 1 _:19441:54 Q Trigger 1:Nicht wirksam _:19441:52 Q Trigger 1:Zustand _:19441:53 Q Trigger 1:Bereitschaft _:19441:301 Q Trigger 1:Trigger aktiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 313 Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.5.1.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise eines Spannungstriggers. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 314 • U2 Trigger: Einstellung der Trigger für die Gegensystemkomponente der gemessenen Spannung HINWEIS Die Trigger U Grund und U RMS sind 3-phasige Bausteine (U ). Die eingestellten Schwellwerte wirken auf alle Phasen gleichermaßen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 315 Der Funktionsblock U Grund. Trig 1 wird aktiviert und die Grund- schwingung gemäß den eingestellten Triggerparametern überwacht. Der Funktionsblock U Grund. Trig 1 wird deaktiviert. Der Funktionsblock U Grund. Trig 1 wird zu Testzwecken aktiviert. Test SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 316 Wenn der Max-Trigger nicht phasenselektiv arbeitet, gilt der eingestellte Schwellwert des Parameters Max. (Nicht phasensel.) für alle Phasen. Wenn der Max-Trigger phasenselektiv arbeitet, stellen Sie die Schwellwerte für den Max-Trigger pro Phase ein. Dann sind die Parameter Max. L1(L12), Max. L2(L23) und Max. L3(L31) wirksam. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 317 Phase ein. Dann sind die Parameter +dM/dt L1(L12), +dM/dt L2(L23) und +dM/dt L3(L31) wirksam. Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des Parameters +dM/dt (Nicht phasensel.) voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 318 Die Triggerung erfolgt auf der Basis von Leiter-Leiter-Größen. Leiter-Leiter Parameter: Phasenselektiv • Voreinstellwert (_:9601:117) Phasenselektiv = nein Mit dem Parameter Phasenselektiv definieren Sie, ob Sie die Schwellwerte der Pegeltrigger und des Gradienten-Triggers phasenselektiv einstellen wollen oder nicht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 319 Voreinstellwert Min. L3(L31) = 80,000 V • Voreinstellwert (_:9601:114) Min. Hysterese = 1,020 p.u. Mit dem Parameter Min. aktiv aktivieren Sie den Pegeltrigger, um den Effektivwert der Spannung auf Unterschreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 320 Mit dem Parameter -dM/dt aktiv aktivieren Sie den Gradienten-Trigger, um den negativen Gradienten des Effektivwertes der Spannung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der negative Gradient des Effektivwertes der Spannung wird überwacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 321: Anwendungs- Und Einstellhinweise U0 Trigger (Nullsystem)

    Gradienten der Spannung im Nullsystem über die parametrierte Filterzeit (Angabe in Perioden) zu überwa- chen. Parameterwert Beschreibung Der positive Gradient der Spannung im Nullsystem wird überwacht. Der positive Gradient der Spannung im Nullsystem wird nicht überwacht. nein SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 322: Anwendungs- Und Einstellhinweise U1 Trigger (Mitsystem)

    Voreinstellwert (_:9661:112) Filterzeit = 2 Perioden Mit dem Parameter dM/dt steigend aktiv aktivieren Sie den Gradienten-Trigger, um den positiven Gradienten der Spannung im Mitsystem über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 323: Anwendungs- Und Einstellhinweise U2 Trigger (Gegensystem)

    Parameter: dM/dt steigend aktiv - dM/dt steig. (/Filterzeit) - dM/dt steig. Hysterese - Filterzeit • Voreinstellwert (_:9691:103) dM/dt steigend aktiv = nein • Voreinstellwert (_:9691:107) dM/dt steig. (/Filterzeit) = 11.547 V SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 324: Allgemein

    0,300 V bis 340,000 V 80,000 V L2(L23) _:9571:123 U Grund. Trig 1:Min. 0,300 V bis 340,000 V 80,000 V L3(L31) _:9571:114 U Grund. Trig 1:Min. 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Hysterese SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 325 U RMS Trig 1:Max. 0,300 V bis 340,000 V 120,000 V L3(L31) _:9601:113 U RMS Trig 1:Max. Hyste- 0,900 p.u. bis 0,990 p.u. 0,980 p.u. rese Min-Trigger • _:9601:102 U RMS Trig 1:Min. aktiv nein • SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 326 U0 Trigger 1:dM/dt stei- nein nein • gend aktiv _:9631:107 U0 Trigger 1:dM/dt steig. 0,300 V bis 340,000 V 20,000 V (/Filterzeit) _:9631:115 U0 Trigger 1:dM/dt steig. 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 327 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese _:9691:112 U2 Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden 7.5.1.10 Informationen Information Datenklasse (Typ) U Grund. Trig 1 _:9571:54 U Grund. Trig 1:Nicht wirksam SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 328 Trigger) in den Fast-Scan- und Slow-Scan-Schreibern. Es wird auf Grundschwingungswerte, Effektivwerte oder auf symmetrische Komponenten getriggert. Struktur der Funktion 7.5.2.2 Die Funktion Stromtrigger ist in der Funktionsgruppe Spannung/Strom 3-phasig parametrierbar. Die Struktur der Funktion Stromtrigger ist in folgendem Bild dargestellt: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 329: Funktionsbeschreibung

    Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.5.2.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Stromtriggers. [dwlotrii-161012-01.tif, 1, de_DE] Bild 7-64 Logikdiagramm des Stromtriggers Die Funktion Stromtrigger untergliedert sich in Pegel- und Gradienten-Trigger. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 330 Pegeltrigger einen Störschrieb startet. dM/dt steigend aktiv - dM/dt fallend aktiv Mit den Parametern dM/dt steigend aktiv und dM/dt fallend aktiv definieren Sie, ob der jewei- lige Gradienten-Trigger aktiv oder inaktiv ist. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 331 Voreinstellwert (_:9751:105) Max. (Nicht phasensel.) = 1,200 A • Voreinstellwert (_:9751:118) Max. L1 = 1,200 A • Voreinstellwert (_:9751:119) Max. L2 = 1,200 A • Voreinstellwert (_:9751:120) Max. L3 = 1,200 A • Voreinstellwert (_:9751:113) Max. Hysterese = 0,980 p.u. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 332 Stromes der Grundschwingung über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der positive Gradient des Stromes der Grundschwingung wird überwacht. Der positive Gradient des Stromes der Grundschwingung wird nicht über- nein wacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 333 Der Funktionsblock I RMS Trig 1 wird zu Testzwecken aktiviert. Test Parameter: Phasenselektiv • Voreinstellwert (_:9781:117) Phasenselektiv = nein Mit dem Parameter Phasenselektiv definieren Sie, ob Sie die Schwellwerte der Pegeltrigger und des Gradienten-Triggers phasenselektiv einstellen wollen oder nicht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 334 Voreinstellwert (_:9781:123) Min. L3 = 0,800 A • Voreinstellwert (_:9781:114) Min. Hysterese = 1,020 p.u. Mit dem Parameter Min. aktiv aktivieren Sie den Pegeltrigger, um den Effektivwert des Stromes auf Unter- schreitung des parametrierten Wertes zu überwachen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 335 Effektivwertes des Stromes über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der negative Gradient des Effektivwertes des Stromes wird überwacht. Der negative Gradient des Effektivwertes des Stromes wird nicht überwacht. nein SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 336: Anwendungs- Und Einstellhinweise I0 Trigger (Nullsystem)

    Der positive Gradient des Stromes im Nullsystem wird überwacht. Der positive Gradient des Stromes im Nullsystem wird nicht überwacht. nein Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des Parameters dM/dt steig. (/Filterzeit) voreingestellt und kann beliebig geändert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 337: Anwendungs- Und Einstellhinweise I1 Trigger (Mitsystem)

    Mit dem Parameter dM/dt steigend aktiv aktivieren Sie den Gradienten-Trigger, um den positiven Gradienten des Stromes im Mitsystem über die parametrierte Filterzeit (Angabe in Perioden) zu überwachen. Parameterwert Beschreibung Der positive Gradient des Stromes im Mitsystem wird überwacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 338: Anwendungs- Und Einstellhinweise I2 Trigger (Gegensystem)

    Parameter: dM/dt steigend aktiv - dM/dt steig. (/Filterzeit) - dM/dt steig. Hysterese - Filterzeit • Voreinstellwert (_:9871:103) dM/dt steigend aktiv = nein • Voreinstellwert (_:9871:107) dM/dt steig. (/Filterzeit) = 0.300 A SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 339: Allgemein

    5 A @ 50 Inenn 0,15 A bis 250,00 A 6,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 6,000 A SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 340 5 A @ 50 Inenn 0,15 A bis 250,00 A 1,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,300 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 341: Einstellmöglichkeiten

    5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A _:9751:116 I Grund.Trig 1:-dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese Allgemein • _:9781:1 I RMS Trig 1:Modus • • Test SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 342 5 A @ 50 Inenn 0,15 A bis 250,00 A 4,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,800 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 4,000 A SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 343 0,005 A bis 8,000 A 1,500 A _:9781:115 I RMS Trig 1:+dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. Hysterese dM/dt fallend (/Filterzeit) • _:9781:104 I RMS Trig 1:-dM/dt aktiv nein nein • SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 344 5 A @ 50 Inenn 0,15 A bis 250,00 A 1,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,300 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 345 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,500 A _:9841:116 I1 Trigger 1:dM/dt 0,900 p.u. bis 0,990 p.u. 0,980 p.u. fallend Hysterese _:9841:112 I1 Trigger 1:Filterzeit 2 Perioden bis 250 Perioden 2 Perioden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 346 I0 Trigger 1:Nicht wirksam _:9811:52 I0 Trigger 1:Zustand _:9811:53 I0 Trigger 1:Bereitschaft _:9811:301 I0 Trigger 1:Trigger aktiv I1 Trigger 1 _:9841:54 I1 Trigger 1:Nicht wirksam _:9841:52 I1 Trigger 1:Zustand _:9841:53 I1 Trigger 1:Bereitschaft SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 347: Funktionsübersicht

    Jeder Funktionsblock beinhaltet die Pegeltrigger Max-Trigger und Min-Trigger sowie die Gradienten- Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. 7.5.3.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise des Frequenztriggers. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 348 Die Trigger werden ein-, aus- oder in den Testmodus geschaltet. Im Testmodus werden die Störschriebe mit einem Testflag markiert. Detaillierte Informationen zum Modus erhalten Sie im Kapitel 7.1.3 Schritt 2: Einstellung der Parameter und Rangieren in DIGSI 5 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 349 Die Netzfrequenz wird auf Überschreitung des parametrierten Wertes über- wacht. Die Netzfrequenz wird nicht auf Überschreitung des parametrierten Wertes nein überwacht. Die Hysterese ist werkseitig auf 0,998 p.u. (entspricht 0,2%) des Parameters Max-Trigger voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 350 Der negative Gradient der Netzfrequenz wird überwacht. Der negative Gradient der Netzfrequenz wird nicht überwacht. nein Die Hysterese ist werkseitig auf 0,998 p.u. (entspricht 0,2%) des Parameters dM/dt fallend (/Filter- zeit) voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 351 Funktionsübersicht Leistungstrigger starten für die Summen-Trigger bei Über- oder Unterschreitung der eingestellten Grenz- werte (Pegel- und Gradienten-Trigger) in den Fast-Scan- und Slow-Scan-Schreibern. Es wird auf Wirk-, Blind- und Scheinleistung sowie auf Netzpendelung getriggert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 352: Funktionsbeschreibung Trigger Pendelung

    Gradienten-Trigger dM/dt steig. (/Filterzeit) und dM/dt fallend aktiv der entsprechenden Messgröße. Die Beschreibung zum Pendeltrigger finden Sie in Kapitel 7.5.4.7 Funktionsbeschreibung Trigger Pendelung 7.5.4.3 Funktionsbeschreibung Logik Das folgende Logikdiagramm zeigt die Wirkungsweise der Summen-Leistungstrigger. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 353: Anwendungs- Und Einstellhinweise Trigger

    Die Schwellen lassen sich in der Primär-, Sekundär und Prozentansicht einstellen. Alle folgenden Einstell- werte werden in der Sekundäransicht dargestellt. Die Einstellwerte des Pendeltriggers finden Sie in Kapitel 7.5.4.8 Anwendungs- und Einstellhinweise Trigger Pendelung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 354: Anwendungs- Und Einstellhinweise P Summe Trig

    Dieser Einstellwert multipliziert die Triggerschwellen mit -1. negativ Parameter: Max-Trigger aktiv/Max-Trigger/Max-Trigger Hysterese • Voreinstellwert (_:9901:101) Max-Trigger aktiv = ja • Voreinstellwert (_:9901:105) Max-Trigger = 138.564 W • Voreinstellwert (_:9901:113) Max-Trigger Hysterese = 0.980 p.u. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 355 • Voreinstellwert (_:9901:104) dM/dt fallend aktiv = nein • Voreinstellwert (_:9901:108) dM/dt fallend (/Filterzeit) = 34.641 W • Voreinstellwert (_:9901:116) dM/dt fallend Hysterese = 0.980 p.u. • Voreinstellwert (_:9901:112) Filterzeit = 2 Perioden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 356: Anwendungs- Und Einstellhinweise Q Summe Trig

    Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des Parameters Max-Trigger voreingestellt und kann angepasst werden. Parameter: Min-Trigger aktiv/Min-Trigger/Min-Trigger Hysterese • Voreinstellwert (_:9961:102) Min-Trigger aktiv = ja • Voreinstellwert (_:9961:106) Min-Trigger = 138.564 var • Voreinstellwert (_:9961:114) Min-Trigger Hysterese = 1.020 p.u. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 357: Anwendungs- Und Einstellhinweise S Summe Trig

    Mit dem Parameter Modus aktivieren Sie den Trigger für den Normalbetrieb (ein) oder den Testbetrieb (Test). Parameterwert Beschreibung Der Funktionsblock S Summe Trig wird aktiviert und die Summenscheinleis- tung gemäß den eingestellten Triggerparametern überwacht. Der Funktionsblock S Summe Trig wird deaktiviert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 358 Der positive Gradient der Summenscheinleistung wird überwacht. Der positive Gradient der Summenscheinleistung wird nicht überwacht. nein Die Hysterese ist werkseitig auf 0,980 p.u. (entspricht 2%) des Parameters dM/dt steig. (/Filterzeit) voreingestellt und kann angepasst werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 359: Anwendungs- Und Einstellhinweise Trigger Pendelung

    Mit dem Parameter Modus aktivieren Sie den Trigger für den Normalbetrieb (ein) oder den Testbetrieb (Test). Parameterwert Beschreibung Der Funktionsblock Trigger Pdl # wird aktiviert und die Netzpendelung gemäß den eingestellten Triggerparametern überwacht. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 360 Verwenden Sie für den Einstellwert X Reichweite mindestens eine Sicherheitsreserve von 20 %. Daraus ergibt sich: X Reichweite = 1,2 • 8,5 Ω = 10,2 Ω. Verwenden Sie denselben Einstellwert ebenso für R (L-E). Für R (L-L) verwenden Sie den doppelten Wert von X Reichweite. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 361 1 A @ 100 Inenn 0,36 var bis 60000,00 var 138,56 var Trigger 5 A @ 100 Inenn 1,80 var bis 300000,00 var 692,82 var _:9961:114 Q Summe Trig 1:Min- 1,010 p.u. bis 1,100 p.u. 1,020 p.u. Trigger Hysterese SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 362 2 Perioden bis 250 Perioden 2 Perioden Trigger Pdl # • Trigger Pdl #:Modus • • Test _:100 Trigger Pdl #:X Reich- 0,100 Ω bis 600,000 Ω 100,000 Ω weite 0,020 Ω bis 120,000 Ω 20,000 Ω SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 363 S Summe Trig 1:Zustand _:10021:53 S Summe Trig 1:Bereitschaft _:10021:301 S Summe Trig 1:Trigger aktiv Trigger Pdl # _:54 Trigger Pdl #:Nicht wirksam _:52 Trigger Pdl #:Zustand _:53 Trigger Pdl #:Bereitschaft _:301 Trigger Pdl #:Trigger aktiv SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 364: Messgrößen Und Schreiberrangierungsfunktionen

    7.6.1 7.6.1.1 Eigenschaften der Messgrößen Mit dem SIPROTEC 5-Gerät stehen verschiedene Aufzeichnungsmöglichkeiten zur Überwachung und Analyse der Netzspannungsqualität zur Verfügung. In Dreiphasennetzen werden Messgrößen gemessen oder berechnet. Um eine optimale Netzqualitätsüberwachung zu erzielen, finden Sie in den nachfolgenden Tabellen die Empfehlungen zu der Rangierung der Messwerte in DIGSI 5.
  • Seite 365 Aktualisierungsrate für den 7KE85-Störschreiber nicht empfohlen. Frequenz Die Langzeitüberwachung kann über die Messgröße Rangierung f:f erfolgen. Informationen über den Mittelwert, die Aktualisierungsrate sowie die empfohlene Rangierung der Frequenz- Messgrößen finden Sie in der nachfolgenden Tabelle. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 366 Rangierung I:IN Gs. Halbperiode Rangierung I:I0 Halbperiode Rangierung I:I1 Halbperiode Rangierung I:I2 Halbperiode Tabelle 7-10 Verwendung der Leistungsmessgrößen Messgröße Aktualisierungsrate Verwendung in Rangierung Pwr:P ges Halbperiode FSR: Fast-Scan-Schreiber SSR: Slow-Scan-Schreiber CR: Kontinuierlicher Schreiber TR: Trendschreiber SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 367 200 ms 10 min PQ 10/12cyc Har:Uph 200 ms 10 min PQ 10/12cyc Har:Upp 200 ms 10 min Einstellbar im Parameter Messfenster: 10 ms; 20 ms; 40 ms; 60 ms; 80 ms; 100 ms SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 368 Mittelwert CR PQ 150/180cyc Har:Uph PQ 150/180cyc Har:Upp PQ 150/180cyc Har:UN PQ 150/180cyc Har:Iph PQ 150/180cyc Har:IN PQ 150/180cyc IntH:Uph PQ 150/180cyc IntH:Upp PQ 150/180cyc IntH:UN PQ 150/180cyc IntH:Iph PQ 150/180cyc IntH:IN SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 369 PQ Flicker:Pimx pp 12 ms Übrige Messwerte (keine Schreiberrangierungsmesswerte) Tabelle 7-17 Verwendung der übrigen Messwerte Messgröße Aktualisierungsrate Verwendung in z.B. Betriebsmesswerte z.B. 180 ms Pinst ist in den früheren Normausgaben als Ausgang 5 bezeichnet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 370 Rangierungsmodule verfügbar, die sich in der Berechnungsmethode und der Aktualisie- rungsrate der Messgrößen unterscheiden können. Wenn Sie gleiche Messgrößen mit unterschiedlichen Berechnungsmethoden und Aktualisierungsraten aufzeichen, empfiehlt Siemens die Rangierung dieser Messgrößen in unterschiedliche Schreiber, damit SICAM PQS diese Messgrößen verarbeiten kann. BEISPIEL: Die Rangierungsmodule Rangierung f und PQ 10/12 cyc zeichnen die Messgrößen mit unterschiedlichen...

  • Seite 371: Anwendungs- Und Einstellhinweise

    Voreinstellwert (_:15271:102) Tol. Trend Spannung = 2,000 % Mit dem Parameter Tol. Trend Spannung stellen Sie den Toleranzbereich des Spannungsmesswertes ein, bei dem ein neuer Effektivwert nach Über- oder Unterschreitung aufgezeichnet wird. Der Einstellwert bezieht sich auf die parametrierte Nennspannung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 372: Allgemein

    PQ 10/12cyc Har _:300 PQ 10/12cyc Har:Uph HWYE _:301 PQ 10/12cyc Har:Upp HDEL _:302 PQ 10/12cyc Har:UN _:305 PQ 10/12cyc Har:THDS-Uph _:306 PQ 10/12cyc Har:THDS-Upp PQ 10/12cyc IntH _:300 PQ 10/12cyc IntH:Uph HWYE SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 373: Schreiberrangierung Ui 1-Phasig

    Nähere Informationen zu der Funktion Schreiberrangierung UI finden Sie im Kapitel 6.2.2 Struktur der Funk- tionsgruppe. 7.6.3.2 Struktur der Funktion Innerhalb der Funktionsgruppe Spannung/Strom 1-phasig lässt sich die Funktion Schreiberrangierung UI nur einmal betreiben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 374: Rangierung Pwr

    Nähere Informationen zu der Funktion Schreiberrangierung UI finden Sie im Kapitel 6.3.2 Struktur der Funk- tionsgruppe. Struktur der Funktion 7.6.4.2 Die Funktion Schreiberrangierung UI ist werkseitig einmal vorkonfiguriert. Innerhalb der Funktionsgruppe Spannung/Strom 3-phasig lässt sich die Funktion Schreiberrangierung UI nur einmal betreiben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 375 Rangierung f _:301 Rangierung f:f Strom Information Datenklasse (Typ) Rangierung I _:300 Rangierung I:Iph rms _:301 Rangierung I:IN rms _:302 Rangierung I:Iph Gs. _:303 Rangierung I:IN Gs. _:304 Rangierung I:I0 _:305 Rangierung I:I1 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 376 _:305 PQ 10/12cyc:u2 PQ 10/12cyc Har _:300 PQ 10/12cyc Har:Uph HWYE _:301 PQ 10/12cyc Har:Upp HDEL _:302 PQ 10/12cyc Har:UN _:303 PQ 10/12cyc Har:Iph HWYE _:304 PQ 10/12cyc Har:IN _:305 PQ 10/12cyc Har:THDS-Uph SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 377 PQ Flicker _:300 PQ Flicker:Pst ph _:301 PQ Flicker:Plt ph _:302 PQ Flicker:Pinst ph _:303 PQ Flicker:Pimx ph _:304 PQ Flicker:Pst pp _:305 PQ Flicker:Plt pp _:306 PQ Flicker:Pinst pp _:307 PQ Flicker:Pimx pp SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 378 Messumformergrößen – E/A-Module (z.B. IO212) Information Datenklasse (Typ) MU-Eing. # _:302 MU-Eing. #:MU-MW skaliert _:306 MU-Eing. #:MU-SAV skaliert Messumformergrößen – Messumformermodul (z.B. ANAI-CA-4EL) Information Datenklasse (Typ) MU-Eing. # _:301 MU-Eing. #:MU-MW skaliert _:302 MU-Eing. #:MU-MW direkt SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 379 Überwachungsfunktionen Übersicht Überwachung des Ressourcenverbrauchs Überwachung des sekundären Systems Überwachung der Geräte-Hardware Überwachung der Geräte-Firmware Überwachung der Hardware-Konfiguration Überwachung der Kommunikationsverbindungen Fehlerreaktionen und Abhilfemaßnahmen Sammelmeldungen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 380: Überwachungsfunktionen

    Überwachungsfunktionen 8.1 Übersicht Übersicht SIPROTEC 5-Geräte verfügen über ein umfangreiches und durchgängiges Überwachungskonzept. Die kontinu- ierliche Überwachung • Sichert die Verfügbarkeit der verwendeten Technik • Vermeidet Unter- und Überfunktion des Gerätes • Schützt Personen und primärtechnische Einrichtungen • Bietet effektive Hilfen bei der Inbetriebnahme und dem Test Folgende Bereiche werden überwacht:...

  • Seite 381: Überwachung Des Ressourcenverbrauchs

    Lastmodell 8.2.1 SIPROTEC 5-Geräte sind frei konfigurierbar. In DIGSI 5 ist ein Lastmodell integriert. Das Lastmodell verhindert, dass Sie das Gerät durch eine zu umfangreiche Applikation überlasten. Das Lastmodell zeigt die Geräteauslastung und die Reaktionszeiten von Gerätefunktionen an. Im Fall einer möglichen Überlastung des Gerätes durch eine erstellte Applikation verhindert DIGSI das Laden der Applika-...
  • Seite 382 Bereich. Wenn Sie die Funktion nicht benötigen, löschen Sie diese, statt sie auszuschalten. Funktionspunkte 8.2.2 Bei der Bestellung eines SIPROTEC 5-Gerätes bestellen Sie ein Funktionspunktekonto für die Benutzung von Zusatzfunktionen mit. Das folgende Bild zeigt den Funktionspunkteverbrauch in der aktuellen Applikation in Relation zum vorhan- denen Funktionspunktekonto.
  • Seite 383 8.2.3 Ablaufebenen der CFC-Funktion Ein CFC-Plan und damit die projektierte CFC-Funktion läuft im SIPROTEC 5-Gerät auf genau einer von 4 Ablauf- ebenen. Die einzelnen Ablaufebenen unterscheiden sich zum einen in der Priorität der Bearbeitung der Aufgaben und zum anderen in der zyklischen oder ereignisgesteuerten Bearbeitung der CFC-Pläne.
  • Seite 384 Hier stehen wesentlich weniger Ticks zur Verfügung als in den anderen Ablaufebenen. Empfohlen wird, nur sehr hochpriore Logik in dieser Ablaufebene zu konfigurieren und alles andere in eine der anderen Ebenen zu konfigurieren. HINWEIS Leere CFC-Pläne verbrauchen auch Systemressourcen. Nicht benötigte leere Pläne sollten gelöscht werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 385: Überwachung Des Sekundären Systems

    Eintrag in der Funktionsbibliothek Nach Instanziierung der Funktionsgruppe in der DIGSI-Projektnavigation erscheint sie in der Informationsran- gierung von DIGSI (siehe folgendes Bild). Hier können die Statusmeldungen der Überwachungsgruppen z.B. auf vorhandene Binärausgänge und/oder Meldepuffer rangiert werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 386 Hierzu setzen Sie bei der Konfiguration der Überwachungsgruppe das Häkchen an den Para- meter (_:102) Variable Gruppen aktiv.. Dadurch erweitert sich das Parametriermenü um die Bereiche Start Überw.gruppe und Ende Überw.gruppe (siehe folgendes Bild). SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 387 Mit dem Parameter Modus legen Sie fest, ob Sie die Überwachung der Meldespannung für die betreffende Gruppe aktivieren, deaktivieren oder testen möchten. Wenn Sie die Gruppe in den Testmodus setzen, wird die Meldung Meldespg. gestört mit einem Testflag versehen. Wenn im Testmodus der Überwachungsein- SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 388 Parameter (Ende Überwachungsgruppe): Binäreingang • Voreinstellung (_:109) Binäreingang = 1 Mit dem Parameter Binäreingang legen Sie den höchsten Binäreingang für das letzte E/A-Modul (siehe (_: 108) E/A-Modul ID) fest, das Sie einer Überwachungsgruppe zuordnen möchten. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 389: Überwach.signal

    • E/A-Modul 7 • E/A-Modul 8 • E/A-Modul 9 • E/A-Modul 10 • E/A-Modul 11 • E/A-Modul 12 • E/A-Modul 13 • E/A-Modul 14 • E/A-Modul 15 _:107 Überw.gruppe#:Binär- 1 bis 256 eingang SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 390: Spannungssymmetrieüberwachung

    Die Spannungsmessung erfolgt auf Basis der Effektivwerte der Grundschwingung. 8.3.2.2 Struktur der Funktion Die Funktion Spannungssymmetrieüberwachung befindet sich in den Anlagendaten bei jeder 3-phasigen Spannungsmessstelle. [dwstrusy-300913, 2, de_DE] Bild 8-9 Struktur/Einbettung der Funktion SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 391 Leiter-Spannung in Relation zur größten Leiter-Leiter-Spannung gesetzt. Auf Unsymmetrie wird erkannt, wenn |Umin| / |Umax| < Schwellwert Min/Max, solange Umax > Schwellwert Freigabe [lokenuns-040211-01.tif, 1, de_DE] Bild 8-10 Kennlinie der Spannungssymmetrieüberwachung Logik [lospasym-100611-01.tif, 4, de_DE] Bild 8-11 Logikdiagramm für die Spannungssymmetrieüberwachung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 392 ) ein. Siemens empfiehlt die Voreinstellung. Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. stellen Sie so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt die Voreinstellung. 8.3.2.5 Parameter Adr. Parameter Einstellmöglichkeiten...

  • Seite 393: Spannungssummenüberwachung

    Die Spannungssumme wird durch Addition der Spannungszeiger gebildet. Fehler in den Spannungskreisen werden erkannt, wenn UF = |UL1 + UL2 + UL3 + Uph/UN • UN | > Schwellwert, wobei Uph/UN den Parameter Anpassfakt. Uph / UN bildet. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 394 Das Gerät misst die Leiter-Erde-Spannung und die Erdspannung der zu schützenden Leitungen. Die Summe der 4 Spannungen muss 0 sein. Schwellwert Wenn die berechnete Fehlerspannung (U ) den Schwellwert überschreitet, triggert der Parameter Verzög. Störungsmeld. die Meldung Störung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 395 Empfohlener Einstellwert (_:3) Schwellwert = 25 V Mit dem Parameter Schwellwert stellen Sie die Spannung ein, mit der das Gerät die berechnete Fehlerspan- nung (U ) als Störung der Spannungssummen erkennt. Siemens empfiehlt die Voreinstellung. Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög.

  • Seite 396: Spannungsdrehfeld-Überwachung

    Struktur der Funktion Die Funktion Spannungsdrehfeld-Überwachung befindet sich in den Anlagendaten bei jeder 3-phasigen Spannungsmessstelle. [dwstrvrs-060611-01.tif, 3, de_DE] Bild 8-15 Struktur/Einbettung der Funktion 8.3.4.3 Funktionsbeschreibung Logik [lovrsymm-100611-01.tif, 4, de_DE] Bild 8-16 Logikdiagramm der Spannungsdrehfeld-Überwachung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 397 Anwendungs- und Einstellhinweise Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt, die Voreinstellung zu verwenden. Parameter 8.3.4.5 Adr. Parameter Einstellmöglichkeiten...

  • Seite 398: Drahtbrucherkennung

    (_:308) Drahtbruch bestätigt ) . 2. Drahtbruchprüfung • Stromphasen mit Drahtbruchverdacht werden mittels Ausschlusskriterien auf Plausibilität geprüft. • Ein gültiges Ausschlusskriterium führt zum Rücksetzen des Drahtbruchverdachts und damit auch zur Aufhebung bestehender Blockierungen des Schutzes. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 399 0,06 I/I bemerkbar. Die Bestätigung erfolgt durch einen Plausibilitätstest mit eine Periode zurücklie- nenn genden Momentanwerten. Wenn die Kriterien für den lokalen Drahtbruch erfüllt sind, wird die betroffene Phase mit Drahtbruchverdacht markiert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 400 Bei einem Differentialschutz kann die Blockierung des Schutzes neben dem Drahtbruchverdacht noch davon abhängig gemacht werden, dass der maximale Differentialstrom aller Phasen einen einstellbaren Schwellwert Delta-Wert für Autoblock. nicht überschreitet. Zu blockierende Phasen werden markiert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 401 Parameter: Blockierungsbetriebsart • Empfohlener Einstellwert (_:101) Blockierungsbetriebsart = Blockierung Mit dem Parameter Blockierungsbetriebsart legen Sie die Blockierbedingung fest (siehe Blockierung des Schutzes). Siemens empfiehlt die Voreinstellung. Die Einstelloptionen sind Blockierung, automat. Blockierung und keine Blockierung. Parameter: Delta-Wert für Autoblock. •...

  • Seite 402: Stromsymmetrie-Überwachung

    Die Stromsymmetrie wird durch eine Betragsüberwachung kontrolliert. Dabei wird der kleinste Leiterstrom in Relation zum größten Leiterstrom gesetzt. Auf Unsymmetrie wird erkannt, wenn |Imin| / |Imax| < Schwellwert Min/Max, solange Imax > Schwellwert Freigabe. [losymmke-040211-01.tif, 1, de_DE] Bild 8-20 Kennlinie der Stromsymmetrieüberwachung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 403 Anwendungs- und Einstellhinweise Parameter: Schwellwert Min/Max • Empfohlener Einstellwert (_:102) Schwellwert Min/Max = 0,5 Mit dem Parameter Schwellwert Min/Max stellen Sie das Verhältnis zwischen dem minimalen (I ) und dem maximalen (I ) Leiterstrom ein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 404: Stromsummen-Überwachung

    Zur Stromsummenbildung benötigt das Gerät die Leiterströme und den Erdstrom vom Stromwandler-Stern- punkt oder von einem getrennten Erdstromwandler dieser Messstelle. Wählen Sie die folgende Anschlussvari- ante: • Die Stromwandleranschlüsse sind an 3 Stromwandler und am Sternpunkt angeschlossen (siehe Bild A-6 im Anhang) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 405 Die Stromsumme wird durch Addition der Stromzeiger gebildet. Fehler in den Stromkreisen werden erkannt, wenn IF = |IL1 + IL2 + IL3 + kl• IN| > Schwellwert + Kennliniensteigung •Σ | I |. [lokensum-300311-01.tif, 1, de_DE] Bild 8-23 Kennlinie der Stromsummenüberwachung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 406: Kennliniensteigung

    Den maximalen Strom Σ| I | = | IL1| + |IL2| +| IL3| + |kl• IN| Dabei berücksichtigt k einen möglichen Unterschied zu der Übersetzung eines getrennten Erdstromwandlers ), z.B. Kabelumbauwandler. • Übersetzungsverhältnis vom Nullstromwandler: Ü • Übersetzungsverhältnis vom Leiterstromwandler: Ü SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 407 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,100 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 0,500 A _:101 Überw. Summe I:Kennli- 0,00 bis 0,95 0,10 niensteigung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 408: Stromdrehfeld-Überwachung

    Die Strommessung erfolgt auf Basis der Effektivwerte der Grundschwingung. 8.3.8.2 Struktur der Funktion Die Funktion Stromdrehfeld-Überwachung befindet sich in den Anlagendaten bei jeder 3-phasigen Strom- messstelle. [dwstrcrs-040211-01.tif, 4, de_DE] Bild 8-25 Struktur/Einbettung der Funktion SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 409 Über eine Schutzanregung Das Anregesignal von einer Schutzfunktion blockiert die Meldung Störung . Verzög. Störungsmeld. Wenn das Gerät eine falsche Phasenfolge für die Dauer der Verzög. Störungsmeld. erkennt, wird die Meldung Störung erzeugt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 410 Anwendungs- und Einstellhinweise Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt die Voreinstellung. 8.3.8.5 Parameter Adr. Parameter Einstellmöglichkeiten...

  • Seite 411: Überwachung Der Geräte-Hardware

    Schwere Gerätefehler mit Ausfall zentraler Komponenten: Das Gerät geht dauerhaft außer Betrieb in einen sicheren Zustand (Fallback-Modus). Solche Fehler sind z.B.: • Speicherfehler (Flash) im Basismodul • CPU/Controller/FPGA-Fehler im Basismodul • 3 erfolglose Neustarts in Folge SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 412: Analogkanalüberwachung Über Schnelle Stromsumme

    Die Analogkanalüberwachung über schnelle Stromsumme ist nur verfügbar, wenn der 4. Stromeingang ein Schutzwandler ist. Stellen Sie in der DIGSI 5-Projektnavigation unter Gerät → Messstellenrangierung für die Strommessstelle den Verbindungstyp 3-phasig + IN ein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 413 • Den Fehlerstrom I = |iL1 + iL2 + iL3 + iN| • Den maximalen Strom Σ| i | = |iL1|+|iL2|+|iL3|+ |iN| [lokenisu-240413-01.tif, 2, de_DE] Bild 8-29 Kennlinie der Überwachung der geräteinternen Analog-Digital-Wandler SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 414: Analogkanalüberwachung Über Schnelle

    Der Anteil Kennliniensteigung 1 • Σ | i | berücksichtigt zulässige Fehler des Stromeinganges, die bei gerin- geren Überströmen auftreten können. Die Kennliniensteigung 1 ist fest auf 0,1 eingestellt. Kennliniensteigung 2 Der Anteil Kennliniensteigung 2 berücksichtigt zulässige Fehler des Stromeinganges, die bei großen Über- strömen (hohe Kurzschlussströme) auftreten können. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 415 Überwachungsfunktionen 8.4 Überwachung der Geräte-Hardware Die Kennliniensteigung 2 ist fest auf 0,95 eingestellt. Der Fußpunkt der Kennliniensteigung 2 ist fest auf 10 eingestellt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 416: Überwachung Der Geräte-Firmware

    Gerätestart mit Versionsfehler • CFC-Laufzeitfehler • 3 erfolglose Neustarts in Folge Die detaillierte, tabellarische Beschreibung der Fehlerreaktionen finden Sie am Ende von Kapitel 8.8 Fehler- reaktionen und Abhilfemaßnahmen. Dort finden Sie auch entsprechende Abhilfemaßnahmen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 417: Überwachung Der Hardware-Konfiguration

    • Falsches Steckmodul (Modul x) Die detaillierte, tabellarische Beschreibung der Fehlerreaktionen finden Sie am Ende dieses Kapitels. Dort finden Sie auch entsprechende Abhilfemaßnahmen. Sie können Konfigurationsfehler durch eine erneute Synchronisation mit DIGSI beheben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 418: Überwachung Der Kommunikationsverbindungen

    Überwachungsfunktionen 8.7 Überwachung der Kommunikationsverbindungen Überwachung der Kommunikationsverbindungen SIPROTEC 5-Geräte bieten umfangreiche Kommunikationsmöglichkeiten über feste und optionale Schnitt- stellen. Neben der Hardware-Überwachung der Kommunikationssteckmodule müssen auch die übertragenen Daten auf ihre Konsistenz, Störung oder Ausfall überwacht werden. Überwachung Bei der Überwachung der Kommunikationsverbindungen wird jeder Kommunikations-Port selektiv überwacht.

  • Seite 419: Fehlerreaktionen Und Abhilfemaßnahmen

    Automatikfunktionen inaktiv, bleibt aber in Betrieb. Im Normalfall kann der Benutzer den Fehler selbst beheben. Schritt 2: Für jede Fehlerklasse finden Sie in den nachfolgenden Kapiteln detaillierte Tabellen mit Angaben zu Fehlerursachen, -reaktionen und Abhilfemaßnahmen. Fehlerreaktionen SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 420 (Spalte Gruppenwarnung = CFC). Die Rangierungen über einen CFC-Plan können Sie bei Bedarf aus der Sammelmeldung wieder herausnehmen. Die Gruppenwarnung ist im Auslieferzustand auf eine LED vorrangiert. Das folgende Logikdiagramm zeigt den Zusammenhang. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 421 Prüfen Sie über den Betriebsmelde- puffer, von welcher Funktion oder welchem Funktionsblock der Fehler ausgeht. In der zugehörigen Funktions- beschreibung finden Sie weitere Infor- mationen, warum sich die Bereitschaft der Funktion oder eines Funktionsblocks ändern kann. Gerät: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 422 Prüfsummen- (CRC-) Fehler in über- (_:319) Speicherfehler wachten Speicherbereichen des Gerätes Fehler Messumformer (x) Hardware-Fehler auf Messumformer- modul auf Steckmodulposition E/F/M/N/P: Kontaktieren Sie das Customer Support Center. Alarmbehandlg.: Eingangssignal zur benutzerdefinierten (_:504) >Gruppenwarnung Erzeugung der Gruppenwarnung Zeitsynch.: SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 423 Kap. 8.3.2.1 Funktionsübersicht (_:71) Störung Anlagendaten:Messstelle U-3ph: Störung der Spannungsdrehfeld-Über- Überw.Phsfol.U: wachung (siehe Kap. 8.3.4.1 Funktions- übersicht (_:71) Störung Anlagendaten:Messstelle U-3ph: Überw. Störung der Spannungssumme (siehe Summe U: Kap. 8.3.3.1 Funktionsübersicht (_:71) Störung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 424 Im Fallback-Modus ist eine minimale Bedienung des Gerätes über die Vor-Ort- Bedieneinheit und über DIGSI möglich. So können Sie z.B. noch Informationen aus dem Gerätediagnosepuffer auslesen. Life-Kontakt Wird im Fallback-Modus abgesteuert Rote Error-LED Wird im Fallback-Modus angesteuert SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 425: Fehlerklasse 4 (Gruppenalarm)

    Zustand der Fehlerklasse 4 – der Gruppenalarm – wird über das binäre Eingangssignal (_:503) >Gruppen- alarm benutzerspezifisch gesetzt. Wenn das binäre Eingangssignal zurückgesetzt wird, verlässt das Gerät den Zustand Gruppenalarm und funktioniert wieder bestimmungsgemäß. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 426 Wird bei Gruppenalarm angesteuert Meldepuffer Die Sammelmeldung (_:300) Gruppenalarm wird im Betriebsmeldepuffer protokolliert. Abhängig von der Ansteuerungsursache können sich weitere Informationen im Betriebsmeldepuffer befinden. Weitere Informationen zur Handhabung der Meldepuffer finden Sie im Kapitel 3. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 427: Sammelmeldungen

    (_:301) Gruppenwarnung verbunden, andere im Auslieferzustand des Gerätes flexibel über einen CFC-Plan. Diese Zuordnung ist im Kapitel 8.8.2 Fehlerklasse 1 beschrieben. Im Auslieferzustand hat jedes Gerät den CFC-Plan Group warning, der die Gruppenwarnung ansteuert. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 428 Diese Warnmeldung führt nicht zur Blockierung einer Schutzfunktion. Wenn das binäre Eingangssignal zurückgesetzt wird, fällt das Signal (_:302) Gruppenmeldung zurück. Über einen CFC-Plan können Sie definieren, wann das binäre Eingangssignal (_:505) >Gruppenmeldung gesetzt wird. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 429 Mess- und Energiewerte Funktionsübersicht Struktur der Funktion Betriebsmesswerte Grundschwingungs- und Symmetrische Komponenten Mittelwerte Minimal-/Maximalwerte SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 430: Mess- Und Energiewerte

    Grundstruktur 2.1 Funktionseinbettung im Gerät. [dwomverf-010212-01.tif, 1, de_DE] Bild 9-1 Struktur der Messwerterfassung und -verarbeitung Für die Anzeige werden die Messwerte eines SIPROTEC 5-Gerätes zu folgenden Gruppen zusammengefasst: • Betriebsmesswerte • Grundschwingungs- und symmetrische Komponenten SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 431: Struktur Der Funktion

    Vorzeichen die Option invertiert ein. Bei der Einstellung nicht invertiert (Voreinstellung) stimmt die positive Richtung für die Leistungen etc. mit der „Vorwärts“-Richtung für die Schutzfunktionen überein. Die betroffenen Werte sind im Einzelnen im Kapitel 9.3 Betriebsmesswerte aufgeführt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 432: Betriebsmesswerte

    Blindleistung der Primärwerte (Gesamtleistung) √3 · U · I nenn nenn Scheinleistung Scheinleistung der Primärwerte (Gesamtleistung) √3 · U · I nenn nenn Cos φ Wirkfaktor (abs) (abs) 100 % entspricht cos φ = 1 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 433 Mit dem Parameter P, Q Vorzeichen im Funktionsblock Allgemein der jeweiligen Funktionsgruppe kann das Vorzeichen folgender Messwerte invertiert werden: • Wirkleistung (gesamt): P ges • Wirkleistung (leiterbezogen): P • Blindleistung (gesamt): Q ges • Blindleistung (leiterbezogen): Q und Q SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 434: Grundschwingungs- Und Symmetrische Komponenten

    Gegenkomponente der Spannung ° Betriebsnennspannung der Primär- werte/√3 Nullkomponente des Stromes ° Betriebsnennstrom der Primär- werte Mitkomponente des Stromes ° Betriebsnennstrom der Primär- werte Gegenkomponente des Stromes ° Betriebsnennstrom der Primär- werte SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 435: Mittelwerte

    • Voreinstellwert: (_:104) Mittelw. Berechn.interval = 60 min Parameterwert Bedeutung 1 min bis 60 min Zeitfenster für die Mittelwertbildung, z.B. 60 min Parameter: Mittelw. Ausgabeinterval • Voreinstellwert: (_:105) Mittelw. Ausgabeinterval = 60 min SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 436 Werden diese Parameter beispielsweise um 11:03:25 Uhr geändert, so werden die Mittelwerte zunächst mit "---" in der Anzeige rückgesetzt. Der 1. berechnete Mittelwert wird dann um 12:15:00 Uhr ausgegeben. = 5 min Mittelw. Berechn.interval = 10 min Mittelw. Ausgabeinterval = hh:00 Mittlw.Synchronisierzt. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 437 40 Uhr , hh:50 Uhr Dabei werden alle Messwerte der letzten 5 min zur Mittelwertbildung genutzt. Werden diese Parameter beispielsweise zur Uhrzeit 11:03:25 geändert, so werden die Mittelwerte zunächst mit "---" in der Anzeige rückgesetzt. Der 1. berechnete Mittelwert wird dann um 11:10:00 Uhr ausgegeben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 438: Minimal-/Maximalwerte

    Betriebsmesswerte mit Ausnahme der leiterbezogenen Leistungen • Betragsgrößen der Symmetrischen Komponenten • Mittelwerte Die Ergebnisse der Minimal- und Maximalwerte werden zyklisch rückgesetzt oder über • den Binäreingang >Reset min/max • DIGSI • das integrierte Bedienfeld SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 439: Anwendungs- Und Einstellhinweise Minimal-/Maximalwerte

    Voreinstellwert: (_:110) Min/Max Tage bis Start = 1 Tag Parameterwert Beschreibung 1 Tag bis 365 Tage Angabe, ab wann der zyklische Rücksetzvorgang der gebildeten Minimal- werte und Maximalwerte beginnt, z.B. in 1 Tag (nach der Parametrierung) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 440 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 441 Funktionsprüfungen 10.1 Übersicht 10.2 Richtungsprüfung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 442: Übersicht

    Sie sind daher nicht für betriebliche Kontrollen gedacht. Funktionsprüfungen müssen in regelmäßigen Abständen wiederholt werden und umfassen: • Strom- und Spannungsmesswerte • Binäre Ein- und Ausgänge • Triggereinstellungen • Kommunikationsschnittstellen • Störschreibung und Störungsmeldungen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 443: Richtungsprüfung

    Stromrichtungsdefinition. Das kann zum Beispiel am entgegengesetzten Ende der Leitung der Fall sein. Der Stromwandlersternpunkt zeigt dann in Richtung des überwachten Objektes (z.B. Leitung). Wenn die Werte nicht erwartungsgemäß sind, kann eine Polaritätsvertauschung am Spannungsanschluss vorliegen. Zum Schluss schalten Sie die Anlage ab. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 444 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 445 Technische Daten 11.1 Allgemeine Gerätedaten 11.2 Datums- und Zeitsynchronisation 11.3 Phasor Measurement Unit 11.4 Schreiberfunktionen 11.5 Überwachungsfunktionen 11.6 Betriebsmesswerte und Statistikwerte 11.7 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 446: Technische Daten

    AC 230 V/50 Hz AC 115 V/50 Hz 1/3-Modul nicht modular 7,0 W 16 VA 12,5 VA ohne Steckmodule 1/3-Basismodul modular 13 W 33 VA 24 VA ohne Steckmodule 1/6-Erweiterungsmodul 6 VA 6 VA SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 447: Binäreingänge

    11.1.2 Nennspannungsbereich DC 24 V bis 250 V Die Binäreingänge von SIPROTEC 5 sind bipolar mit Ausnahme der Binär- eingänge auf der IO230, auf der IO231 sowie auf der IO233. Stromaufnahme, angeregt Ca. DC 0,6 mA bis 2,5 mA (unabhängig von der Betätigungsspannung) Leistungsaufnahme, max.

  • Seite 448: Relaisausgänge

    AC 250 V, 0,5 hp B300 R300 Störschutzkondensatoren über den Kontakten 4,7 nF, ± 20 %, AC 250 V Überwachung 2-kanalige Ansteuerung mit zyklischer Prüfung (nur bei Schließer) High-Speed-Relais mit Halbleiterbeschleunigung (Typ HS) Schaltleistung Ein/Aus: 1000 W/VA SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 449 Störschutzkondensatoren über den Kontakten 4,7 nF, ± 20 %, AC 250 V Die Leistungsrelais arbeiten im verriegelten Betrieb, d.h. es wird nur jeweils ein Relais jedes Schalterpaares angesprochen und so ein Kurzschluss der Stromversorgung vermieden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 450 375 mm x 450 mm x abgesetzter Vor- 314 mm x 314 mm x 314 mm x 314 mm x 314 mm x Ort-Bedienein- 230 mm 230 mm 230 mm 230 mm 230 mm heit SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 451 2,0 Nm 1,0 Nm – (2 mm HINWEIS Für Strom- und Spannungsklemmen darf die maximale Drehzahl des Werkzeugs 640 RMP nicht über- schreiten. Bei Erweiterungsmodulen mit LEDs muss der mitgelieferte Einsteckstreifen verwendet werden. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 452: Einflussgrößen Auf Die Messwerte

    Transientes Überansprechen bei Grundschwingungsmessverfahren für ≤ 5 % τ > 100 ms (bei Vollverlagerung) EMV-Störbeeinflussung ≤ 1.5 % SDHC-Speicherkarte 11.1.6 HINWEIS Sie können nur Siemens-SDHC-Speicherkarten verwenden. Kapazität 16 GB Leistungsklasse ≥ Class 10 Temperaturbereich -40 °C bis +85 °C Flash-Typ Abmessungen Breite x Höhe x Tiefe...

  • Seite 453: Datums- Und Zeitsynchronisation

    Manuelle Einstellung der Zeitzonen Offset Zeitzone zu GMT -720 min bis 840 min Sommerzeitumschaltung aktiv inaktiv Beginn Sommerzeit Eingabe: Tag und Uhrzeit Ende Sommerzeit Eingabe: Tag und Uhrzeit Offset Sommerzeit -120 bis 120 [Schrittweite 15] SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 454: Phasor Measurement Unit

    Technische Daten 11.3 Phasor Measurement Unit 11.3 Phasor Measurement Unit Genauigkeit IEEE Standard for Synchrophasor Measurements IEEE Std C37.118.1a -2014 Datentransfer IEEE Standard for Synchrophasor Data Transfer IEEE Std C37.118.2 -2011 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 455: Schreiberfunktionen

    1 bis 3000 Perioden Stufung 1 Retrigger-Sperrzeit 0 Minute bis 240 Minuten Stufung 1 Anzahl der Schreiberinstanzen Slow-Scan-Schreiber 0 bis 2 Aufzuzeichnende Signale Siehe Anzahl der rangierbaren Messwerte (MV) und Binärspuren (SPS), Seite 456 Trigger Frequenztrigger SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 456: Messwerte Und Binäreingänge

    Auflösung 1 ms Aktualisierungsrate Eventbasierend Anzahl der rangierbaren Messwerte (MV) und Binärspuren (SPS) Schreiber Messwerte (MV) Binärspuren (SPS) Fast-Scan-Schreiber Slow-Scan-Schreiber Kontinuierlicher Schreiber – Trendschreiber Dauerhaft anliegende Togglerate größer als 10 Hz nicht empfohlen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 457 Technische Daten 11.4 Schreiberfunktionen Rangierbare Messgrößen Messgrößen Frequenz Spannung Strom Leistung PQ 10/12-Zyklen PQ Trend PQ Flicker (nach IEC 61000-4-15, Klasse F3) Messumformergrößen (E/A-Module) Messumformergrößen (Messumformermodul, z.B. ANAI-CA-4EL)) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 458: Überwachungsfunktionen

    Ca. 500 ms Rückfallzeit Ca. 500 ms Spannungsdrehfeld-Überwachung 11.5.3 Einstellwerte Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Drehfeldrichtung L1 L2 L3 L1 L3 L2 Zeiten Auslösezeit Ca. 500 ms Rückfallzeit Ca. 500 ms SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 459 5 A @ 1,6 Inenn 0,005 A bis 8,000 A Stufung 0,001 A Verzög. Störungsmeld. 0,00 s bis 100,00 s Stufung 0,01 s Rückfallverhältnis Rückfallverhältnis Ca. 0,97 Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 460 L1 L2 L3 L1 L3 L2 Zeiten Auslösezeit Ca. 500 ms Rückfallzeit Ca. 500 ms Analogkanalüberwachung über schnelle Stromsumme 11.5.8 Zeiten Ansprechzeit Ca. 2 ms (schneller als die schnellste Schutzfunktion) Rückfallzeit Ca. 100 ms SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 461: Betriebsmesswerte Und Statistikwerte

    = 50 Hz nenn 50 Hz bis 70 Hz bei f = 60 Hz nenn Toleranz 0,3 % vom Messwert im o.g. Messbereich Ströme, Schutzwandler , 3I A sekundär < 100 I Strombereich nenn SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 462 40 Hz bis 69 Hz bei f = 50 Hz nenn 50 Hz bis 70 Hz bei f = 60 Hz nenn Toleranz 0,5% vom Messwert im o.g. Messbereich Blindleistung Q var sekundär SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 463 S.sp.zä. (Schaltspielzähler) Bereich 0 bis 999999999 Toleranz Keine ∑I Aus (Summe der primär ausgeschalteten Ströme) A, kA, MA, GA, TA, PA primär Bereich 0 bis 9.2e+15 Betriebsstunden Bereich 0 bis 9999999 h Toleranz SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 464 Technische Daten 11.6 Betriebsmesswerte und Statistikwerte LS offen Stunden Bereich 0 bis 9999999 h Toleranz Statistikwerte Trenner S.sp.zä. (Schaltspielzähler) Bereich 0 bis 999999999 Toleranz Keine SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 465: 11.7 Cfc

    Verwendete Ticks pro CFC-Block (siehe Tabelle 11-1) Block Tabelle 11-1 Ticks der einzelnen CFC-Blöcke Element Ticks ABS_D ABS_R ACOS_R ADD_D4 ADD_R4 ADD_XMV ALARM AND_SPS AND10 APC_DEF APC_EXE APC_INFO ASIN_R ATAN_R BLINK BOOL_CNT BOOL_INT BSC_DEF BSC_EXE SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 466 BUILD_XMV BUILDC_Q CHART_STATE CMP_DPS CON_ACD CON_ACT CONNECT COS_R CTUD DINT_REAL DINT_UINT DIV_D DIV_R DIV_XMV DPC_DEF DPC_EXE DPC_INFO DPC_OUT DPS_SPS DRAGI_R ENC_DEF ENC_EXE EQ_D EQ_R EXP_R EXPT_R F_TRGM F_TRIG FF_D FF_D_MEM FF_RS FF_RS_MEM FF_SR SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 467 LOG_R LOOP LT_D LT_R MAX_D MAX_R MEMORY_D MEMORY_R MIN_D MIN_R MOD_D MUL_D4 MUL_R4 MUL_XMV MUX_D MUX_R NAND10 NE_D NE_R NEG_SPS NL_LZ NL_MV NL_ZP NOR10 OR_DYN OR_SPS OR10 R_TRGM R_TRIG REAL_DINT REAL_SXMV SIN_R SPC_DEF SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 468 11.7 CFC Element Ticks SPC_EXE SPC_INFO SPC_OUT SPLIT_ACD SPLIT_ACT SPLIT_BSC SPLIT_CMV SPLIT_DEL SPLIT_DPS SPLIT_INS SPLIT_Q SPLIT_SPS SPLIT_WYE SPLIT_XMV SQRT_R SUB_D SUB_R SUB_XMV SUBST_B SUBST_BQ SUBST_D SUBST_R SUBST_XQ SXMV_REAL TAN_R TLONG TSHORT UINT_DINT XOR2 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 469: Anhang

    Anhang Bestellkonfigurator und Bestelloptionen Typografie- und Zeichenkonventionen Standardvarianten für 7KE85 Anschlussbeispiele für Stromwandler Anschlussbeispiele der Spannungswandler für modulare Geräte Anwendungsbeispiele des Störschreibers Schirmkonzept SDHC-Speicherkarte Fehlerbehebung der SDHC-Speicherkarte SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 470: Bestellkonfigurator Und Bestelloptionen

    A.1 Bestellkonfigurator und Bestelloptionen Bestellkonfigurator und Bestelloptionen Bestellkonfigurator Bei der Auswahl von SIPROTEC 5-Produkten unterstützt Sie der Bestellkonfigurator. Der Bestellkonfigurator ist eine Web-Applikation, die Sie mit jedem Browser verwenden können. Mit dem Bestellkonfigurator sind entweder komplette Geräte konfigurierbar oder Einzelteile, wie Kommunikationsmodule, Erweiterungsmodule oder andere Zubehörteile.

  • Seite 471: Typografie- Und Zeichenkonventionen

    Parameter mit anwendungsabhängigen Einstell- werten Dynamischer Parameter Zustandslogik Bereitschaft einer Funktion, Stufe oder eines Funkti- onsblockes Externes binäres Eingangssignal mit Meldungs- nummer Externes Ausgangssignal mit Meldungsnummer und Zusatzinformationen Externes Ausgangssignal ohne Meldungsnummer Ausgangsmesswert SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 472 Rücksetzeingang Schwellwertstufe Unterschreitung Schwellwertstufe Unterschreitung mit Rücksetzeingang Schwellwertstufe Überschreitung mit Rückfallverzögerung Schwellwertstufe Überschreitung mit Rückfallverzögerung und Rücksetzeingang Schwellwertstufe Unterschreitung mit Rückfallverzögerung Schwellwertstufe Unterschreitung mit Rückfallverzögerung und Rücksetzeingang Komparatoren Anregeverzögerung Rückfallverzögerung Anrege- und Rückfallverzögerung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 473 Anhang A.2 Typografie- und Zeichenkonventionen Symbol Beschreibung Triggern des Impulses der Dauer T mit positiver Flanke Triggern des Impulses der Dauer T mit negativer Flanke SR-Flip-Flop, RS-Flip-Flop, D-Flip-Flop Kennlinie Minimale Auslösezeit SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 474: Standardvarianten Für 7Ke85

    Standardvariante N1: 1/3, 11 BE, 9 BA, 4I, 4U (Beispiel mit 1 x IO202) [Sv7KE-Typ1-200314-01, 2, de_DE] Bild A-1 Standardvariante N1: 1/3, 11 BE, 9 BA, 4I, 4U (Beispiel mit 1 x IO202) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 475 Standardvariante N5: 1/2, 19 BE, 15 BA, 8I, 8U (Beispiel mit 2 x IO202) [Sv7KE-Typ2-190314-01, 2, de_DE] Bild A-2 Standardvariante N5: 1/2, 19 BE, 15 BA, 8I, 8U (Beispiel mit 2 x IO202) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 476 A.3 Standardvarianten für 7KE85 Standardvariante N2: 1/3, 11BE, 3 BA, 8U (Beispiel mit 1 x IO211) [Sv7KE-Typ3-260314-01, 1, de_DE] Bild A-3 Standardvariante N2: 1/3, 11BE, 3 BA, 8U (Beispiel mit 1 x IO211) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 477 A.3 Standardvarianten für 7KE85 Standardvariante N6: 1/1, 43 BE, 33 BA, 20I, 20U (Beispiel mit 4 x IO202) [Sv7KE-Typ4, 1, de_DE] Bild A-4 Standardvariante N6: 1/1, 43 BE, 33 BA, 20I, 20U (Beispiel mit 4x IO202) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 478: Anschlussbeispiele Für Stromwandler

    [tileite2-070211-01.tif, 3, de_DE] Bild A-6 Anschluss an 3 Leiter-Stromwandler und gemessenen Nullstrom (Strom im gemeinsamen Rückleiter) HINWEIS Die Umschaltung der Strompolarität vom Stromwandler 3-phasig bewirkt auch eine Drehung der Stromrich- tung des Stromeinganges I4 (I SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 479 Die Umschaltung der Strompolarität vom Stromwandler 3-phasig bewirkt auch eine Drehung der Stromrich- tung des Stromeinganges I4 (I N-sep [tileite4-260313-01.tif, 3, de_DE] Bild A-8 Anschluss an 3 Leiter-Stromwandler und gemessenen Erdstrom aus vollständiger Holmgreen- Schaltung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 480 Anschluss an 2 Leiter-Stromwandler und Kabelumbauwandler zur Erdschlusserfassung – nur für isolierte oder gelöschte Netze HINWEIS Die Umschaltung der Strompolarität vom Stromwandler 3-phasig bewirkt auch eine Drehung der Stromrich- tung des Stromeinganges I4 (I N-sep SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 481: Anschlussbeispiele Der Spannungswandler Für Modulare Geräte

    Anschlussbeispiele der Spannungswandler für modulare Geräte [tvvolta1-260313-01.tif, 1, de_DE] Bild A-11 Anschluss an 3 in Stern geschaltete Spannungswandler [tvvolta2-260313-01.tif, 1, de_DE] Bild A-12 Anschluss an 3 in Stern geschaltete Spannungswandler und an die offene Dreieckswicklung SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 482 Anhang A.5 Anschlussbeispiele der Spannungswandler für modulare Geräte [tvvolta3-260313-01.tif, 1, de_DE] Bild A-13 Anschluss an 3 in Stern geschaltete Spannungswandler und an die offene Dreieckswicklung eines separaten Spannungswandlers (z.B. Sammelschiene) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 483 [tvvolta5-260313-01.tif, 1, de_DE] Bild A-14 Anschluss an Spannungswandler in V-Schaltung (Geräteeingangswandler in Dreieck geschaltet) und Anschluss an die Leiter-Leiter-Spannung eines Sammelschienen-Spannungs- wandlers HINWEIS Die Nullspannung kann bei der Anschlussart 3-Leiter-Leiter-Spannung nicht erfasst werden SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 484 Anhang A.5 Anschlussbeispiele der Spannungswandler für modulare Geräte [tvvolta6-260313-01.tif, 1, de_DE] Bild A-15 Anschluss an Spannungswandler in V-Schaltung (Geräteeingangswandler in Dreieck geschaltet) und Anschluss an die offene Dreieckswicklung eines Sammelschienen-Spannungs- wandlers SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 485: Anwendungsbeispiele Des Störschreibers

    Anhang A.6 Anwendungsbeispiele des Störschreibers Anwendungsbeispiele des Störschreibers Anwendungsbeispiel: Störschreiber [dwanwsto-031212-01.tif, 2, de_DE] Bild A-16 Anwendungsbeispiel: Störschreiber Funktionsgruppe Messstelle Continuous Function Chart Leistungsschalter Trenner Noch nicht verfügbar SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 486 Anhang A.6 Anwendungsbeispiele des Störschreibers Anwendungsbeispiel: Störschreiber für mehrere Abzweige [dwrecfee-031212-01.tif, 2, de_DE] Bild A-17 Anwendungsbeispiel: Störschreiber für mehrere Abzweige Funktionsgruppe Messstelle Continuous Function Chart Leistungsschalter Trenner Noch nicht verfügbar SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 487 Anhang A.6 Anwendungsbeispiele des Störschreibers Anwendungsbeispiel: Störschreiber mit PMU [dwrecpmu-031212-01.tif, 1, de_DE] Bild A-18 Anwendungsbeispiel: Störschreiber mit PMU Funktionsgruppe Messstelle Continuous Function Chart Leistungsschalter Trenner Phasor Measurement Unit Noch nicht verfügbar SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 488: Schirmkonzept

    Die Messgenauigkeit des Störschreibers kann nur eingehalten werden, wenn die Spannungs- und Stromsig- nale über geschirmte Leitungen (1) an das Gerät geführt werden. Siemens empfiehlt, den Leitungsschirm maximal 10 cm vor den Geräteklemmen (1) enden zu lassen und die Leitungsschirme in Gerätenähe niederimpedant über Schirmanschlussklemmen (4) mit dem Erdpotenzial (2) zu verbinden.

  • Seite 489: Sdhc-Speicherkarte

    HINWEIS Das Auslesen von Daten der SDHC-Speicherkarte in einem PC ist nicht vorgesehen. Vermeiden Sie zu häufige Steckzyklen! HINWEIS Verwenden Sie nur die von Siemens für den Störschreiber 7KE85 freigegebene Original-SDHC-Speicher- karte (ACCESAR). SDHC-Speicherkarte austauschen Schalten Sie das Gerät spannungslos.
  • Seite 490 ² Die Aufzeichnungen auf der SDHC-Speicherkarte aus dem defekten Gerät sind immer noch im Ersatz- ² gerät lesbar. Setzen Sie die Verschlusskappe wieder ein. ² Nehmen Sie das Gerät wieder in Betrieb. ² SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...

  • Seite 491: Fehlerbehebung Der Sdhc-Speicherkarte

    ((_:2701:53) Bereitschaft) in Karte ist im laufenden Betrieb fehler. Stecken Sie eine Alarm -Modus. entfernt worden. neue Siemens-SDHC-Speicher- karte ein. Abhilfe: Schalten Sie die Geräte-Hilfsspannung ab und stecken Sie eine Siemens SDHC-Speicherkarte ein. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 492 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 493 Entsprechend des gewünschten Protokolls auf einem Modul werden im Bestellkonfigurator das oder die passenden Module vorgeschlagen. Im Bestellkonfigurator finden Sie auch die verfügbaren Standardvarianten. Common Format for Transient Data Exchange Format für Störschriebe - COMTRADE COMTRADE Siehe Common Format for Transient Data Exchange SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 494 Siehe Discovery and Basic Configuration Protocol Leiter-Leiter-Messwerte eines Drehstromnetzes DIGSI Konfigurationssoftware für SIPROTEC Discovery and Basic Configuration Protocol Das DCP-Protokoll spürt Geräte ohne IP-Adresse auf und weist diesen Geräten IP-Adressen zu. Siehe Doppelmeldung. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 495 Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein elektrisches Betriebsmittel in einer vorgegebenen Umgebung fehlerfrei funktioniert. Dabei wird das Umfeld nicht in unzulässiger Weise beeinflusst. Siehe Einzelmeldung. Enumerated Status Controllable - Aufzählung der Zustände der Controllables Enumerated Status - Aufzählung der Zustände SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 496 Signale aus, die unter anderem die GPS-Weltzeit enthalten. Der GPS-Empfänger bestimmt aus den empfang- enen Signalen die eigene Position. Aus der Position kann er die Laufzeit des Signals eines Satelliten ableiten und damit die gesendete GPS-Weltzeit korrigieren. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 497 Schreiber speichert den arithmetischen Mittelwert der rangierten Prozessgrößen (Leistung, Frequenz, Effektivwerte der Grundschwingung von Strömen und Spannungen und von symmetrischen Komponenten). Der kontinuierliche Schreiber ist als Ringspeicher organisiert. Wenn der Speicherbereich ausgeschöpft ist, werden die ältesten Daten automatisch überschrieben. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 498 Die Phasor Measurement Unit (PMU) ist ein Messgerät für Energiesysteme. Es ist in der Lage, Zeigermes- sungen von Spannungen und Strömen in großen und stark verteilten Netzen vorzunehmen. Pinst (Perceptibility instantaneous) Wahrnehmungsempfindung gemäß Flickermessung nach IEC 61000-4-15 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 499 Insgesamt stehen 254 PROFIBUS-Adressen je PROFIBUS-Netz zur Verfügung. Programmierbare Logik Die Programmierbare Logik ist eine Funktion in Siemens-Geräten oder Station-Kontrollern, die benutzerspezifi- sche Funktionalität in Form eines Programmes ermöglicht. Diese Logikkomponente kann mit verschiedenen Methoden programmiert werden: CFC (= Continuous Function Chart) ist eine davon. SFC (Ablaufsprache) und ST (strukturierter Text) sind weitere.
  • Seite 500 Die Auswertung der archivierten PQ-Messdaten und Netzstörungen führen Sie über die verschiedenen Ansichten des SICAM PQ Analyzers durch: - Incident Explorer - PQ Inspector - PQ Explorer - Report Browser - Grid Code Viewer SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 501 Simple Network Time Protocol Das Simple Network Time Protocol (SNTP) ist ein Protokoll zum Synchronisieren von Uhren über das Internet. Mit SNTP können Client-Rechner ihre Uhren über das Internet mit einem Zeit-Server synchronisieren. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 502 Steuerung ab. Die speicherprogrammierbare Steuerung hat die Struktur eines Rechners; sie besteht aus CPU mit Speicher, Ein-/Ausgabebaugruppen (z.B. DI, AI, CO, CR), Stromversorgung (PS) und Baugruppenträger (mit Bussystem). Die Peripherie und die Programmiersprache sind auf die Belange der Steuerungstechnik ausge- richtet. IEC 61850-Datentyp: Single point status SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 503 Unbuffered Report Control Block (URCB) ist eine Form der Berichtsteuerung. Interne Ereignisse lösen das sofor- tige Senden von Berichten auf der Basis des besten Aufwands aus. Wenn keine Assoziation existiert oder wenn der Transportdatenfluss nicht schnell genug ist, können Ereignisse verloren gehen. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 504 Ein Zeitsprung kann z.B. im Störungsfall beim Wechsel der Zeitsynchronisierquelle auftreten. Zeitstempel Ein Zeitstempel ist ein Wert in einem definierten Format. Der Zeitstempel ordnet einem Ereignis einen Zeit- punkt zu, z.B. in einer Protokolldatei. Zeitstempel sorgen dafür, dass Ereignisse wiedergefunden werden können. SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 505 DPS 100 Anwendungs- und Einstellhinweise – Allgemeine Drahtbrucherkennung Parameter 247 Anwendungs- und Einstellhinweise 401 Funktionsgruppe UI 1-phasig Drahtbruchprüfung 400 Struktur der Funktionsgruppe 152 Drahtbruchverdacht 399 Übersicht 152 Funktionsstruktur 398 Funktionsgruppe UI 3-phasig Funktionsübersicht 398 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 506 Messgrößen 364, 364 SDHC-Speicherkarte Messstellen rangieren 230 Austauschen 489 Messwerte 456 Daten 452 Mittelungszeit 257, 262, 265 Fehlerbehebung 491 Modus 39, 234 Secure Digital High Capacity 489 MV 101 Security-Meldepuffer 60 SEQ 102 SIPROTEC 5-Gerät SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
  • Seite 507 CFC-Plan 283 Externer Trigger 282 Frequenztrigger 300, 347 GOOSE-Trigger 283 Gradiententrigger 278 Leistungstrigger 305, 351 Manueller Trigger 279 Pegeltrigger 278 Spannungstrigger 286, 313 Stromtrigger 293, 328 Triggern auf Meldungen SPS-Meldungen 284 Troubleshooting 491 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-6, Ausgabe 05.2018...
