Messumformer verdrahten
• Passende Kabelverschraubung für Energieversorgungskabel und Signal-
kabel verwenden.
• Anforderungen an Energieversorgungskabel und Signalkabel beachten
→ Anforderung Anschlusskabel,  103 .
• Für die digitale Kommunikation abgeschirmte Leitungen verwenden.
HINWEIS
Falsche Kabelverschraubung führt zu einer mangelnden Gehäusedichtheit!
Beschädigung des Geräts.
‣
Der Schutzart entsprechende Kabelverschraubung verwenden.

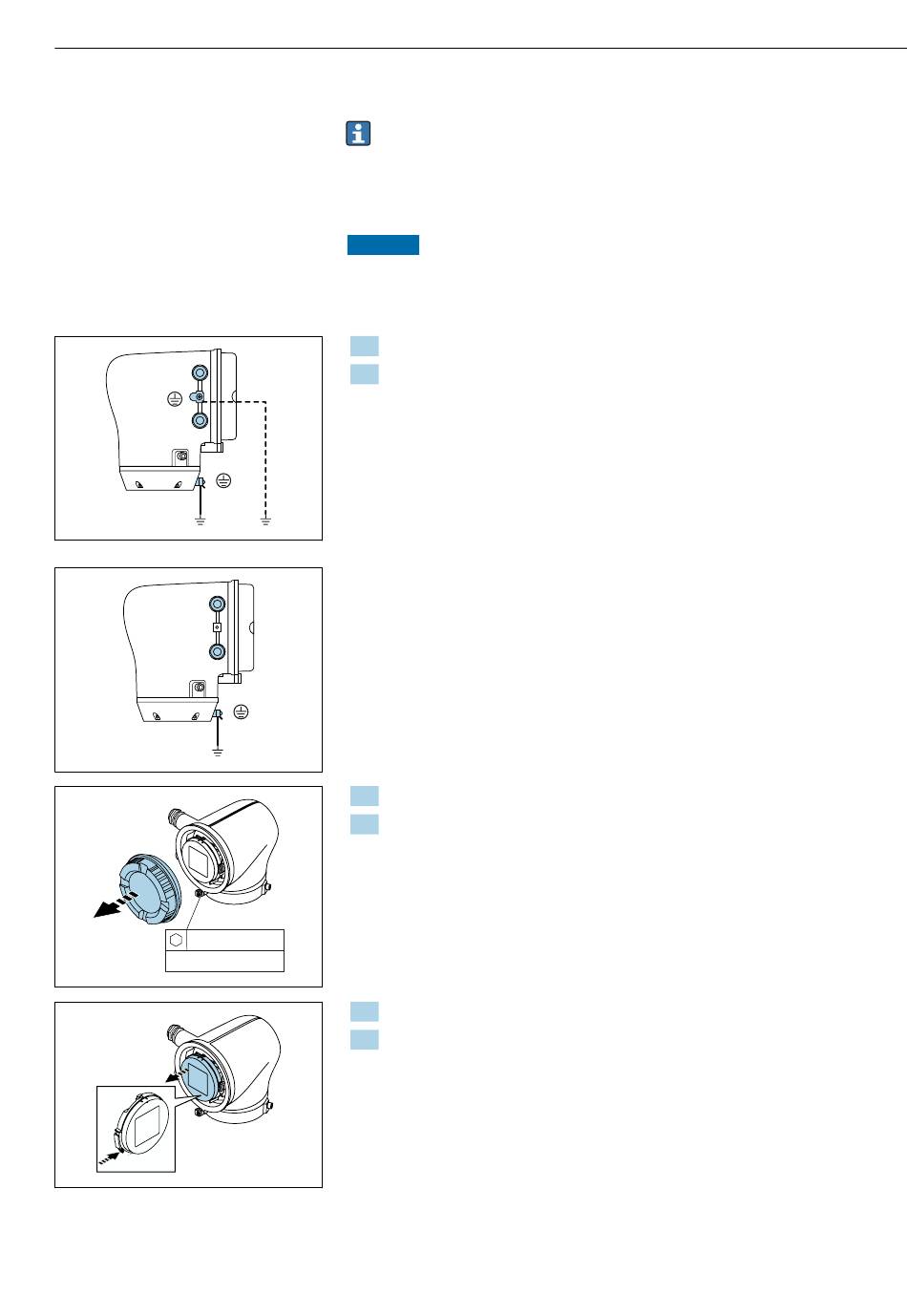

1. Gerät sorgfältig erden und den Potenzialausgleich herstellen.
2. Schutzerdung an den äußeren Erdungsklemmen anschließen.
A0044720
A0045442
3. Innensechskantschraube der Sicherungskralle lösen.
4. Gehäusedeckel gegen den Uhrzeigersinn öffnen.
A0041094
5. Lasche der Anzeigemodulhalterung drücken.
6. Anzeigemodul aus der Anzeigemodulhalterung ziehen.
A0041330
