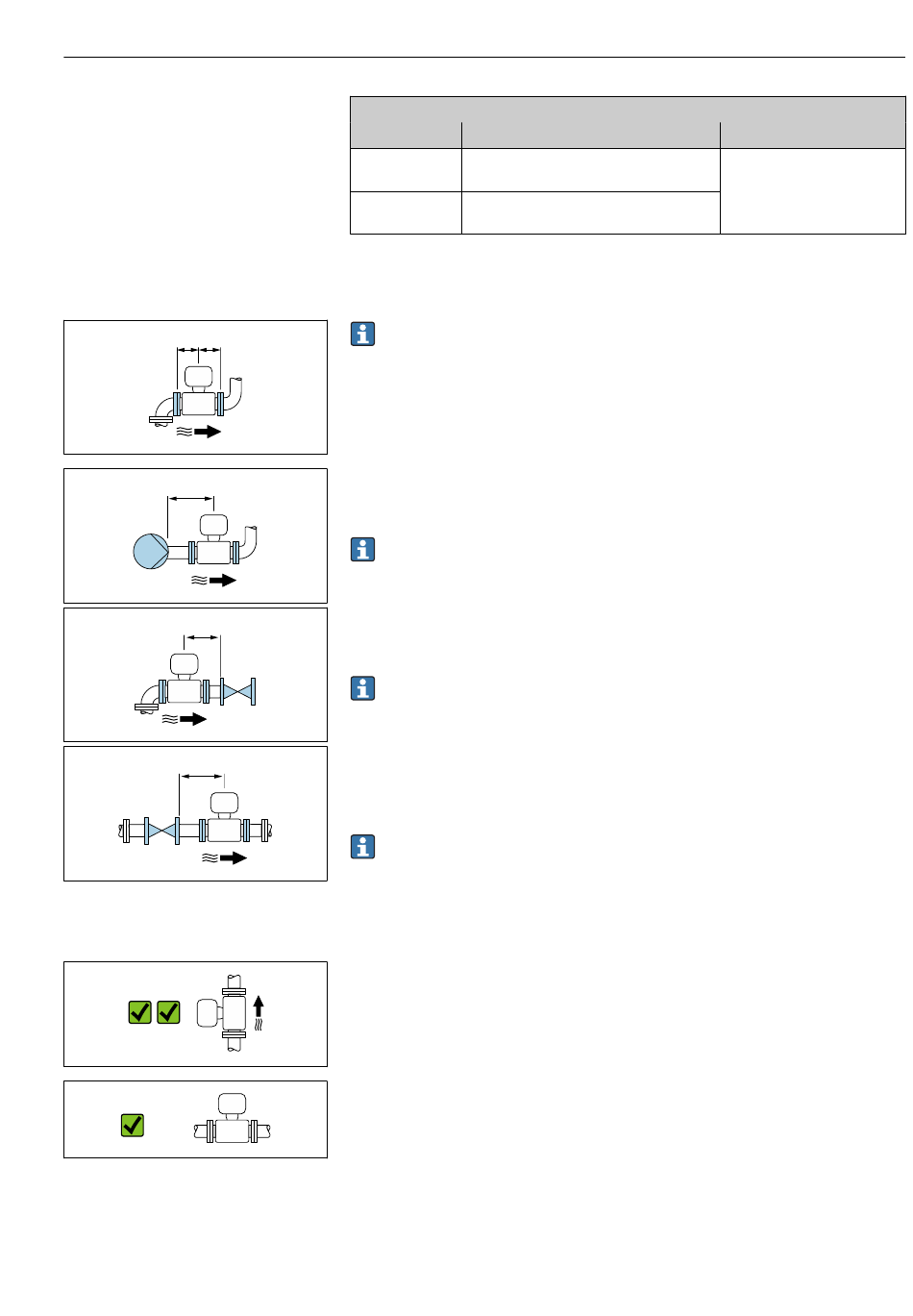

Endress+Hauser Proline Promag W 10 Betriebsanleitung Seite 27

Proline Promag W 10 HART
≥ 0 × DN
≥ 2 × DN
≥ 1 × DN
≥ 2 × DN
Endress+Hauser
Bestellmerkmal "Bauart"
Option Beschreibung
J Festflansch, kurze Einbaulänge, 0 x DN Ein-/
Auslaufstrecken
K Festflansch, lange Einbaulänge, 0 x DN Ein-/
Auslaufstrecken
1) "Full Bore" steht für einen vollen Durchmesser des Messrohrs. Bei einem vollen Durchmesser
entsteht kein Druckverlust.
Für Geräte mit Bestellmerkmal "Bauart", Option H, I müssen keine Einlauf-
strecken und Auslaufstrecken berücksichtigt werden.
A0032859
Einbau nach Pumpen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen: Geräte mit dem
Bestellmerkmal "Bauart", Option H und I.
Für Geräte mit Bestellmerkmal "Bauart", Option J und K müssen Einlauf-
strecken von nur ≥ 2 x DN berücksichtigt werden.
Einbau vor Ventilen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen: Geräte mit dem
Bestellmerkmal "Bauart", Option H und I.
Für Geräte mit Bestellmerkmal "Bauart", Option J und K müssen Auslauf-
strecken von nur ≥ 1 x DN berücksichtigt werden.
Einbau nach Ventilen
Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen, wenn das Ventil
während des Betriebs zu 100% geöffnet ist: Geräte mit dem Bestellmerkmal
"Bauart", Option H und I.
Bei Geräten mit dem Bestellmerkmal "Bauart", Option J und K muss eine
Einlaufstrecke von nur ≥ 2 x DN berücksichtigt werden, wenn das Ventil
während des Betriebs zu 100% geöffnet ist.
A0045786
Einbaulagen
Vertikale Einbaulage, Strömungsrichtung nach oben
Für alle Anwendungen.
A0041159
Horizontale Einbaulage, Messumformer oben
Diese Einbaulage ist für folgende Anwendungen geeignet:
• Für tiefe Prozesstemperaturen, um die minimale Umgebungstemperatur für
den Messumformer einzuhalten.
• Für die Leerrohrüberwachung, auch bei teilgefüllten oder leeren Messrohren.
A0041160
