Endress+Hauser Proline Promag W 10 Betriebsanleitung Seite 28

Einbau
28

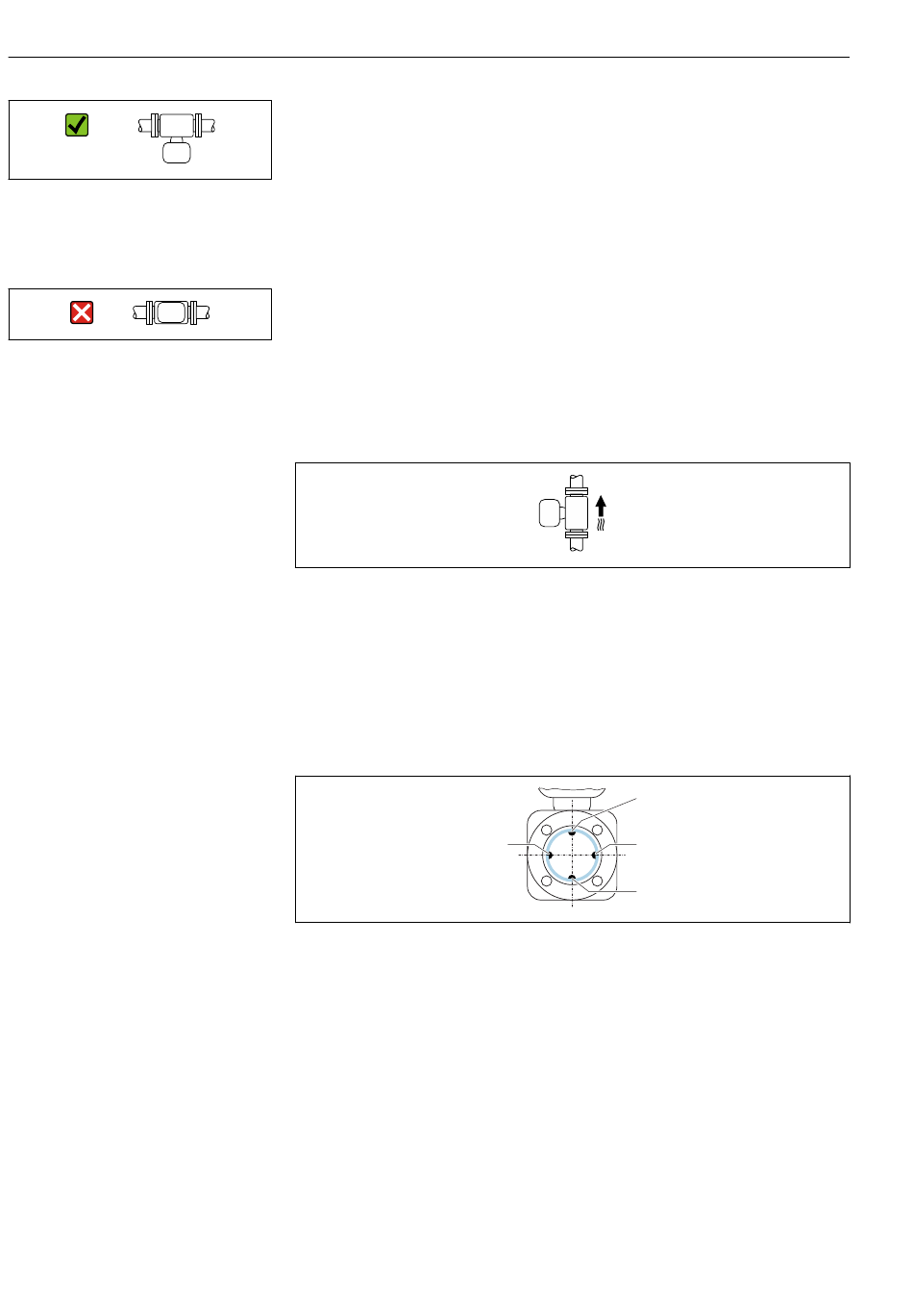

Horizontale Einbaulage Messumformer unten
Diese Einbaulage ist für folgende Anwendungen geeignet:
• Für hohe Prozesstemperaturen, um die maximale Umgebungstemperatur für
den Messumformer einzuhalten.
• Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder
A0041161
SIP-Reinigungsprozess) zu vermeiden, das Messgerät mit dem Messumfor-
merteil nach unten gerichtet einbauen.
Diese Einbaulage ist nicht für folgende Anwendungen geeignet:
Wenn die Leerrohrüberwachung genutzt werden soll.
Horizontale Einbaulage Messumformer seitlich
Diese Einbaulage ist nicht geeignet
A0048872
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Leerrohrüberwa-
chung.
Horizontal
• Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch
wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter
Luftblasen vermieden.
• Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse
nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohr-
überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
1 MSÜ-Elektrode für die Leerrohrüberwachung
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
Proline Promag W 10 HART
1
2 2
3
A0015591
A0029344
