Endress+Hauser Proline Promag W 10 Betriebsanleitung Seite 43

Proline Promag W 10 HART
Endress+Hauser
Verbindungskabel anschließen

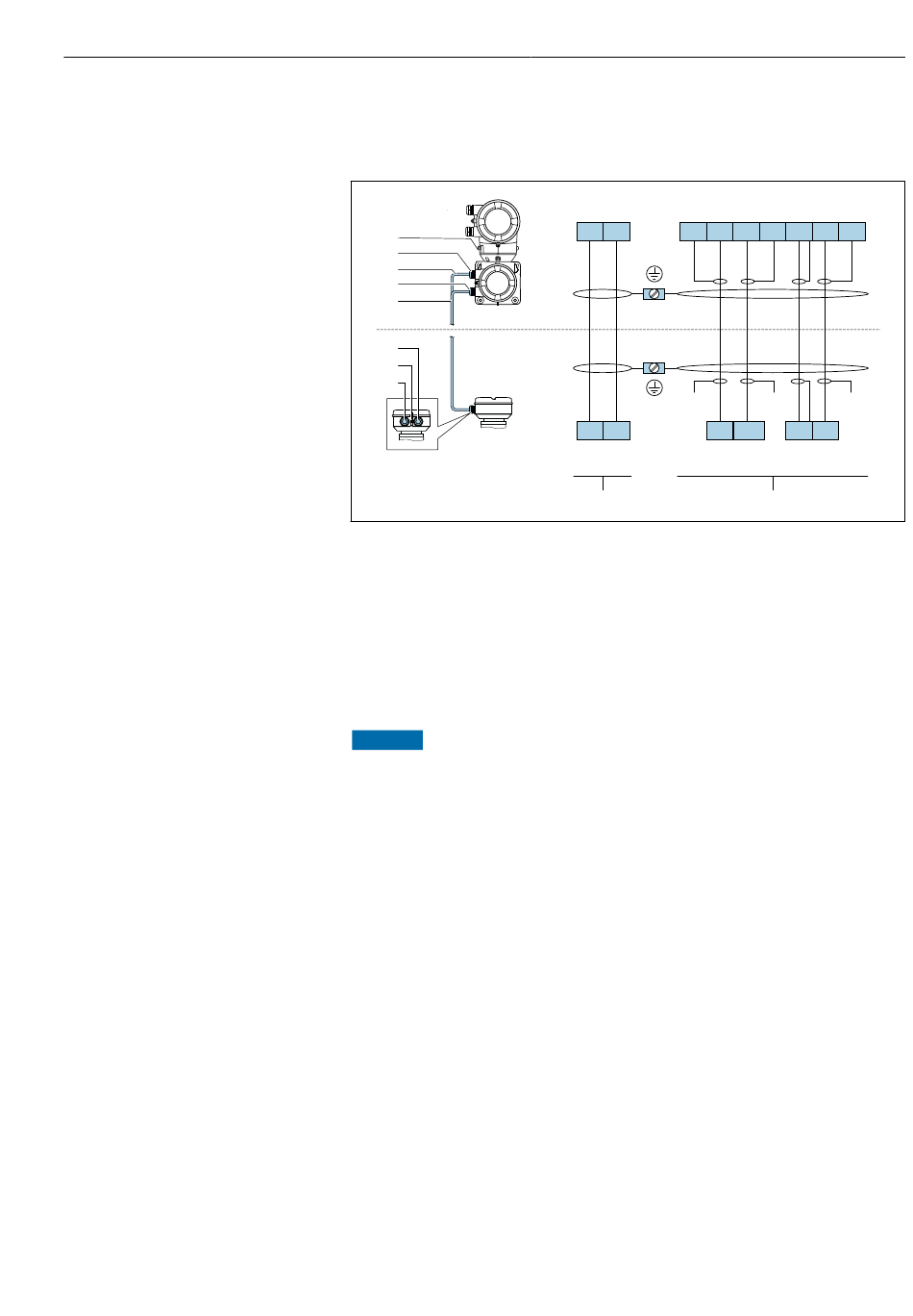

Klemmenbelegung Verbindungskabel
1
2
3
4
5
6
7
8
1 Erdungsklemme außen
2 Messumformergehäuse: Kabeleinführung für Spulenstromkabel
3 Spulenstromkabel
4 Messumformergehäuse: Kabeleinführung für Elektrodenkabel
5 Elektrodenkabel
6 Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Elektrodenkabel
7 Erdungsklemme außen
8 Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Spulenstromkabel
Messaufnehmer-Anschlussgehäuse verdrahten
HINWEIS
Falsche Verdrahtung kann die elektronischen Bauteile beschädigen!
‣
Nur Messaufnehmer und Messumformer mit identischen Seriennummern
verbinden.
‣
Messaufnehmer-Anschlussgehäuse und Messumformergehäuse über die
äußere Erdungsklemme mit dem Potenzialausgleich der Anlage verbinden.
‣
Messaufnehmer und Messumformer auf dasselbe Potenzial legen.
Elektrischer Anschluss
ER ER S1 E1 E2 S2
41 42 6 5 7
n.c.
41 42 5 7
ER ER E1 E2
3
GND E S
8 4 37 36
n.c. n.c.
4 37
GND E
5
A0043474
43
