Inicio rápido del conmutador de Ethernet PowerConnect J-EX4500 de la serie J de Dell - Página 3
PRECAUCIÓN: A pesar de que los conmutadores J-EX4500 se envían con el
módulo de chasis virtual instalado, el funcionamiento del chasis virtual
requiere una preparación adicionalmente a la conexión de las piezas
metálicas. No conecte físicamente múltiples conmutadores en un chasis
virtual antes de leer las instrucciones apropiadas.
También puede agregar el conmutador J-EX4500 a un chasis virtual J-EX4200 o chasis
virtuales mixtos J-EX4200 y J-EX4500. Para obtener instrucciones, consulte los
documentos de PowerConnect de la serie J-EX de Dell en
http://www.support.dell.com/manuals
NOTA: Puede configurar y administrar un conmutador J-EX4500 independiente con
la interfaz J-Web, pero esta no admite la configuración y la administración de un
chasis virtual J-EX4500 o un chasis virtual mixto.
Parte 6: Encienda el conmutador y realice la configuración
inicial
NOTA: Si el conmutador formará parte de un chasis virtual J-EX4500, primero vaya
a la Parte 7 en la página 4. Para un chasis virtual mixto, primero vaya a la Parte 8 en
la página 4.
Lea los siguientes pasos antes de comenzar con la configuración:
1. Inserte el conector del cable de alimentación en la salida de la fuente de
alimentación en el conmutador.
2. Si la salida de la fuente de alimentación de CA tiene un conmutador de alimentación,
ajústelo en la posición de encendido (|).
3. Verifique que el LED en cada fuente de alimentación brille en un verde estable para
un funcionamiento normal.
4. Active un cliente DHCP en el ordenador u ordenador portátil de administración que
conectará al conmutador, de manera que el dispositivo de administración pueda
obtener una dirección IP dinámicamente.

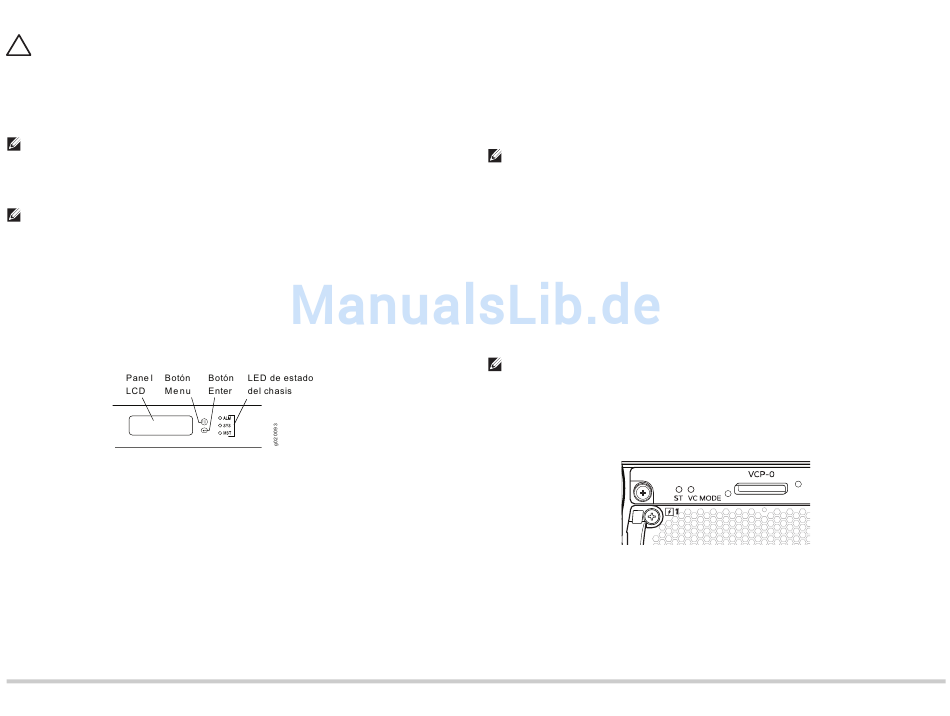

5. Familiarícese con el panel LCD, los botones Menu y Enter, y los LED de estado.
El panel LCD muestra un temporizador en cuenta regresiva cuando el conmutador
se encuentra en el modo de configuración inicial. Debe completar la configuración
inicial usando EZSetup dentro de 10 minutos. Luego de 10 minutos, el conmutador
sale de EZSetup y vuelve a la configuración predeterminada, y el ordenador u
ordenador portátil pierde la conectividad con el conmutador.
6. Recupere la configuración inicial del conmutador:
− Presione el botón Menu hasta que vea MAINTENANCE MENU. Luego presione
el botón Enter.
− Presione el botón Menu hasta que vea EZSetup. Luego presione el botón Enter.
Si no aparece EZSetup como una opción del menú, seleccione Factory Default para
que el conmutador vuelva a la configuración predeterminada de fábrica. Sólo se
muestra EZSetup en el menú cuando el conmutador se encuentra ajustado en la
configuración predeterminada de fábrica.
− Presione el botón Enter para confirmar la configuración y continuar con EZSetup.
7. Conecte el cable de Ethernet desde el puerto Ethernet del ordenador u ordenador
portátil al puerto MGMT (
me0
) del panel frontal del conmutador.
La interfaz
me0
(el puerto etiquetado
servidor DHCP con la dirección IP predeterminada
asignar una dirección IP al ordenador u ordenador portátil de administración en el
rango desde
192.168.1.2
hasta
8. En el ordenador u ordenador portátil, abra un explorador Web, escriba
http://192.168.1.1
en el campo de dirección y presione la tecla Enter.
9. En la página J-Web Login, ingrese
contraseña en blanco y haga clic en Login.
10. En la página Introduction, haga clic en Next.
NOTA: Si está configurando un conmutador maestro de chasis virtual, los valores
que indique en los pasos 11 al 14 se aplican a todos los miembros del chasis
virtual.
11. En la página Basic Settings, ingrese el nombre de anfitrión, una contraseña y
confírmela, especifique el huso horario, y sincronice los ajustes de fecha y hora del
conmutador con el ordenador u ordenador portátil de administración o ajústelos
manualmente y haga clic en Next.
12. En la página Management Options seleccione Out-of-band
Management—Configure Management Port para configurar la interfaz de
administración y haga clic en Next.
13. Especifique la dirección IP y la puerta de enlace predeterminada para la interfaz de
administración.
14. Haga clic en Next. En la página Manage Access, puede seleccionar opciones para
activar los servicios Telnet, SSH y SNMP. Para SNMP, puede configurar la
comunidad de lectura, la ubicación y el contacto.
15. Haga clic en Next. La página Summary muestra los ajustes que ha seleccionado.
16. Haga clic en Finish. Se confirma la configuración como la configuración de
conmutador activo.
NOTA: Si la conectividad entre el ordenador u ordenador portátil y el conmutador,
vuelva a conectarlo ingresando los comandos adecuados en el ordenador u
ordenador portátil para liberar y renovar la dirección IP—o quitando el cable
Ethernet y volviéndolo a instalar.
17. Sólo para el funcionamiento independiente, inicie sesión en la interfaz de la línea de
comandos (CLI) y configure el modo para conectar internamente:
user@switch> request chassis pic-mode intraconnect
Sólo para el funcionamiento independiente, verifique que el LED ST (estado) verde en el
módulo de chasis virtual se enciende fijo y que el LED VC MODE esté apagado.
18. Fíjese en el LED de alarma de color ámbar a la derecha del panel LCD.
Es normal que haya un LED de alarma ámbar (menor) encendido. Indica que el
conmutador no tiene una configuración de rescate establecida. Para guardar la
configuración actual como configuración de rescate a la que puede volver con el
comando
, inicie sesión en la CLI y presione Enter
rollback
user@switch> request system configuration rescue save
MGMT
) se encuentra configurado según el
192.168.1.1
. El conmutador puede
192.168.1.253
.
como nombre de usuario, deje el campo de la
root
