Panduan Ringkas Dell PowerConnect J-Series J-EX4500 Ethernet
Switch
Untuk memasang dan mengonfigurasi Dell PowerConnect J-Series J-EX4500 Ethernet
Switch (nomor model resmi EX4500) pada rak atau kabinet dua tiang 19 inci, Anda
membutuhkan:
Dua braket dudukan dan 20 sekrup penahan (disediakan)
Obeng Phillips (+), nomor 2
8 sekrup penahan rak—serta 8 mur dan ring jika diperlukan untuk rak
tersebut—dengan ukuran dan jenis yang sesuai untuk mengencangkan sasis ke rak
atau kabinet (disediakan)
Obeng kepala pipih (-) jika Anda memasang switch pada rak dengan lubang kotak
yang tidak berulir
Kabel jumper dan penahan kabel untuk setiap catu daya (disediakan)
Untuk penyambungan Sasis Virtual, satu atau lebih kabel Sasis Virtual dan penahan
konektor kabel
Kabel pentanahan—minimum kabel 14 AWG (2 mm²), 90°C—dengan lug pentanahan
yang sesuai yang dipasang oleh teknisi listrik berlisensi, untuk titik pentanahan
berjarak 0,625 in. (15,86 mm)
Dua sekrup 10-32 x 1/4-in. dengan ring per belah untuk mengencangkan lug
pentanahan ke switch
Kabel Ethernet dengan konektor RJ-45 terpasang (disediakan)
Host manajemen dengan port Ethernet, seperti PC atau lapotop
CATATAN: Untuk pemasangan rak atau kabinet empat tiang dan informasi lainnya,
lihat dokumentasi Dell PowerConnect J-EX4500 di
http://www.support.dell.com/manuals.

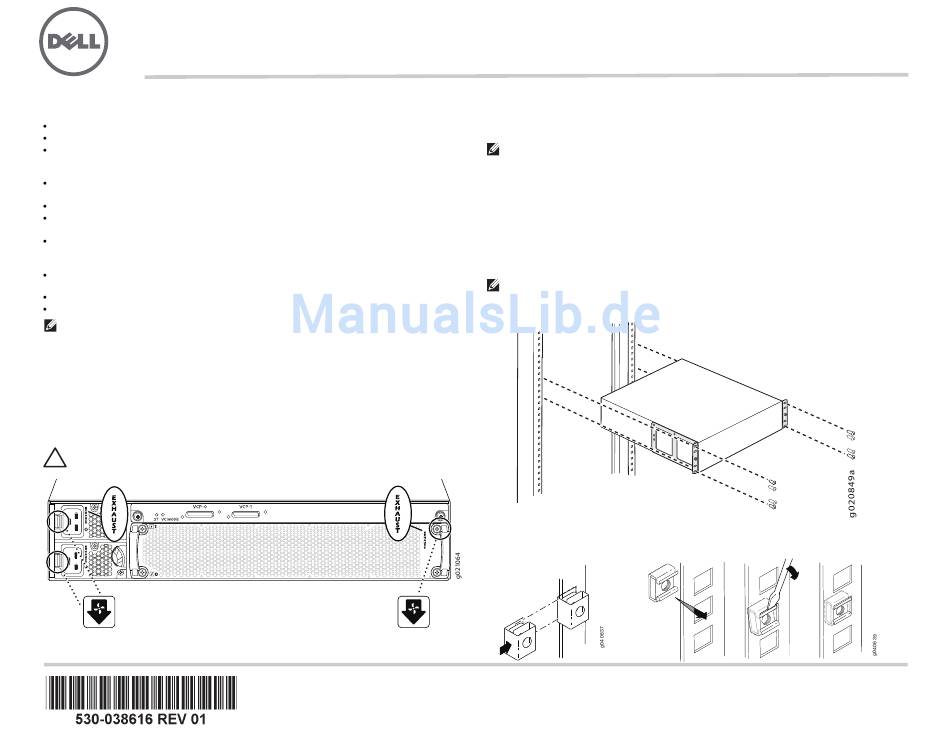

Bagian 1: Memasang Catu Daya ke dalam Switch (Jika Belum
Dipasang)
1. Pastikan Anda memiliki catu daya yang benar:
− Periksa apakah tuas ejektor dan tanda panah pada tangkai baki kipas di bagian
belakang switch menunjuk ke arah yang sama.
− Periksa apakah label catu daya dan baki kipas cocok—semua bertuliskan
EXHAUST atau INTAKE .
PERHATIAN: Mengoperasikan switch dengan catu daya yang tidak benar
dapat menyebabkan switch panas berlebihan.
2. Dengan berhati-hati agar tidak menyentuh pin, timah, atau koneksi solder, keluarkan
catu daya dari kemasannya.
3. Dengan kedua tangan, letakkan catu daya dalam slot catu daya pada panel belakang
switch lalu dorong masuk sampai terpasang kuat.
4. Ulangi langkah-langkah ini untuk catu daya kedua, jika diperlukan.
Bagian 2: Memasang Switch
CATATAN: Berat switch dapat mencapai 40 lb (18 kg) tergantung pada komponen
yang terpasang. Pemasangan memerlukan satu orang untuk mengangkat switch
dan orang kedua untuk mengencangkannya ke rak.
1. Letakkan rak di lokasi permanen, dengan jarak ruang yang memadai untuk aliran
udara dan perawatan, lalu kencangkan ke struktur bangunan.
2. Jika lokasi Anda memiliki persyaratan lorong panas dan dingin, periksa label di
bagian belakang switch untuk menentukan apakah sasis dipasang menghadap ke
depan atau belakang:
−
—udara panas keluar dari baki kipas dan catu daya (aliran udara
EXHAUST
depan-ke-belakang).
−
—udara panas keluar dari bagian depan sasis (aliran udara
INTAKE
belakang-ke-depan).
CATATAN: Jika Anda memasang beberapa unit dalam rak, pasang unit yang paling
berat di rak terbawah lalu pasang unit lainnya dari bawah ke atas sesuai urutan
beratnya.
3. Tentukan lokasi pada rak untuk memasang switch.
4. Jika rak memerlukan mur sangkar, pasang mur lubang bulat (mur jepit) atau mur
lubang kotak—dan ring per—di 4 lubang yang berjarak sesuai dan pada tingkat yang
sama di setiap tiang rak.
