Seite 67: Auspacken Und Installieren Des Konvergierten Netzwerk-Switchs
Übersicht Diese Handbuch zum Einstieg bietet einen Überblick für erfahrene Benutzer, um sie dabei zu unterstützen, Dell M8428-k schnell zu entpacken, zu installieren und zu konfigurieren. Detaillierte Installations- und Konfigurationsanweisungen finden Sie im Dell M8424-k-Hardware-Referenzhandbuch. ANMERKUNG In diesem Dokument wird Dell M8428-k als konvergierter Network-Switch oder Switch-Modul bezeichnet. - Seite 68 Sie sich an. Klicken Sie anschließend unter „Server Overview“ (Serverübersicht) auf die Sever, um festzustellen, in welchen E/A-Steckplätzen sich die 10GE-CNAs befinden. 8. Eine vollständige Anleitung zur Installation eines Switch-Moduls in das Blade Server-Gehäuse finden Sie im Abschnitt über die Installation eines E/A-Moduls im Hardware-Benutzerhandbuch zu den Dell PowerEdge Modular Systems. 68 von 192...
-
Seite 69: Konfigurieren Des Konvergierten Netzwerk-Switchs
SFP-Transceiver (Sender-Empfänger) und kompatible Glasfaserkabel wie erforderlich. Bei den 10G Enhanced Ethernet Ports des Switch-Modul können auch aktive Twinax-Kupferkabel verwendet werden. ANMERKUNG Verwenden Sie für die externen Ports dieses Moduls nur von Dell zugelassene SFPs oder aktive Twinax-Kupferkabel. TABELLE 1 Optische 10GbE-Transceiver &... - Seite 70 Administratorhandbuch Fabric OS 53-1001336 • Befehlsreferenzhandbuch Fabric OS 53-1001754 • Benutzerhandbuch Dell Chassis Management Controller (CMC) ANMERKUNG Diese Handbücher finden Sie auf support.dell.com/support unter PowerEdge M1000E, Manuals and Documentation. 70 von 192 Dell M8428-k - Handbuch zum Einstieg MHWKY A01...

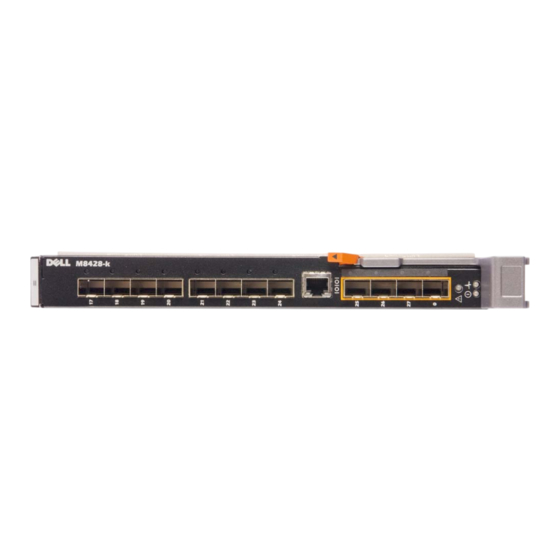

- Seite 71 ABBILDUNG 3 Beschreibung der externen Ports, Status-LEDs und Entriegelungsvorrichtung des M8428-k. Ändern der IP-Adresse des konvergierten Netzwerk-Switches für die Ethernet-Verwaltung In der Standardeinstellung lautet die IP-Adresse für den konvergierten Netzwerk-Switch 10.77.77.77 mit der Standard-Ethernet-Subnetzmaske 255.255.255.0. Die Standard-Gateway-Adresse lautet 0.0.0.0. Geben Sie die IP-Adresse mit einem der verfügbaren Verfahren neu ein, bei denen die Werte für IP-Adressen auf dem Switch-Modul gespeichert werden: •...
- Seite 72 Gateway ein oder aktivieren Sie DHCP und klicken Sie auf Übernehmen. ACHTUNG Um die übernommenen Einstellungen anzusehen, klicken Sie auf das Symbol „Aktualisieren“. ANMERKUNG Weitere Informationen zur GUI finden Sie in der Dokumentation des Dell Chassis Management Controller (CMC). 72 von 192 Dell M8428-k - Handbuch zum Einstieg MHWKY A01...
- Seite 73 4. Geben Sie bei der Eingabeaufforderung racadm getniccfg -m switch-x ein, um zu überprüfen, ob die Adresse korrekt übernommen wurde. ANMERKUNG Zusätzliche Informationen zum Befehl racadm finden Sie in der Dokumentation des Dell Chassis Management Controller (CMC). Verwenden der Dell M8428-k-Befehlszeilenschnittstelle zum Einstellen der IP-Adresse Um die IP-Adresse des Switch-Moduls mithilfe der CLI des Switch über einen seriellen Port (anstatt über den CMC)
- Seite 74 1. Melden Sie sich mit dem Admin-Konto beim Switch an. Das Standard-Admin-Kennwort lautet „password“. 2. Geben Sie folgenden Befehl ein: M8428-k:Admin> cmsh M8428-k# 3. Sobald Sie die Befehlsshell aufgerufen haben, geben Sie den folgenden Befehl ein: enable 74 von 192 Dell M8428-k - Handbuch zum Einstieg MHWKY A01...
- Seite 75 Die entsprechende CEE-Map wird auf die Schnittstelle übertragen („Standard“) Die FCoE/FIP VLAN Classifier werden auf die Schnittstelle übertragen Nähere Informationen zu diesem Befehl finden Sie im Administratorhandbuch zum Dell Converged Enhanced Ethernet. Wiederholen Sie für zusätzliche Server-Blade-Steckplätze, die sie konfigurieren möchten, die Schritte 5-6 mit beliebigen weiteren Ports.
- Seite 76 Wiederholen Sie für die verbleibenden Ports die Unterschritte a, b und c wie erforderlich. ANMERKUNG Verwenden Sie für die entsprechenden externen optischen Ports dieses Moduls nur von Dell zugelassene SFPs oder aktive Twinax-Kupferkabel. Die in den 4 Fibre-Channel-Ports (25, 26, 27, und 0) des Switch-Moduls enthaltenen FC 8G SFP Transceiver sind mit den Ethernet-Ports (17 bis 24) nicht kompatibel.
- Seite 77 Geben Sie in der FOS-CLI des Switch-Moduls für die verwendeten Ports den folgenden Befehl ein (dies kann auch von der GUI des Switch aus geschehen): M8428-k:admin> portcfgpersistentenable <port#>, wobei port# für 25, 26, 27 oder 0 steht. 6. Überprüfen Sie die ordnungsgemäße Funktionsweise des konvergierten Netzwerk-Switchs, indem Sie von der Workstation aus den Befehl switchShow eintippen.
- Seite 78 Wenn Ihr konvergenter Netzwerkswitch momentan für den Full-Fabric-Modus konfiguriert ist, können Sie den NPIV-Modus folgendermaßen aktivieren (Die GUI des Switch bietet im Menü „Erweitert“ ebenfalls die Möglichkeit, den NPIV-Modus zu ändern. Nähere Informationen finden Sie im Hardware-Referenzhandbuch des Dell M8428-k): 1. Melden Sie über das Standardadministratorkonto an.
- Seite 79 Geben Sie in der FOS-CLI des Switch-Moduls für die verwendeten Ports den folgenden Befehl ein (dies kann auch von der GUI des Switch aus geschehen): M8428-k:admin> portcfgpersistentenable <port#>, wobei port# für 25, 26, 27 oder 0 steht. Sichern der Konfiguration Führen Sie diese Schritte aus, um die Switch-Modulkonfiguration auf einen FTP-Server zu sichern.
- Seite 80 Mit diesen Befehlen wird die Switch-Modul-Konfiguration auf den Server hochgeladen. Sie kann damit bei Bedarf auf ein Ersatz-Switch-Modul heruntergeladen werden. Dell empfiehlt, dass Sie die Konfiguration regelmäßig sichern, um zu gewährleisten, dass eine vollständige Konfiguration auf ein Austausch-Switch-Modul heruntergeladen werden kann.
