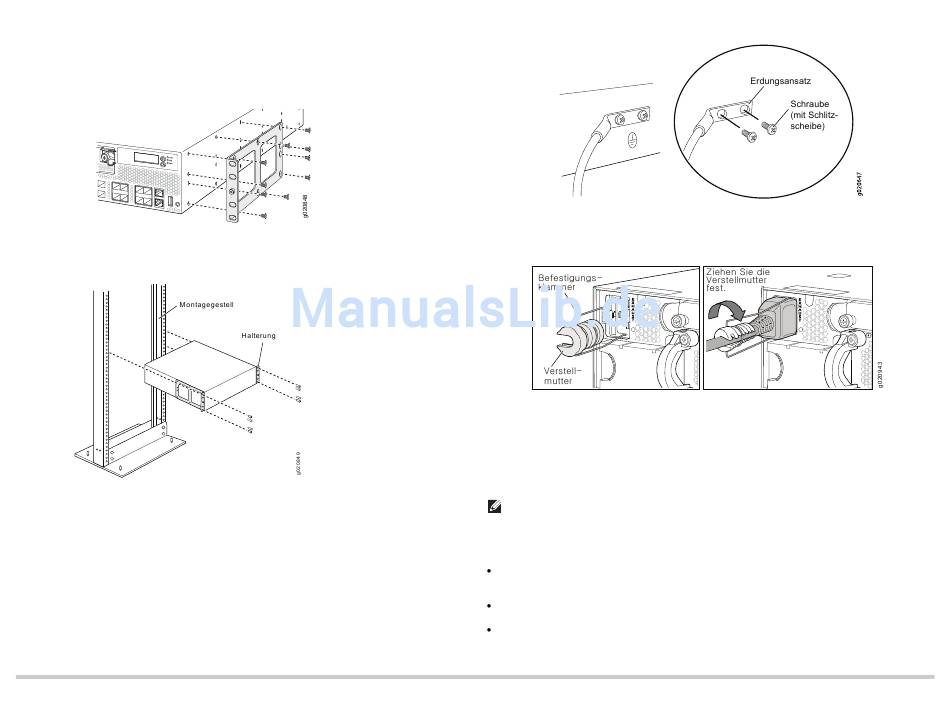

5. Platzieren Sie den Switch auf einer flachen, stabilen Oberfläche.
6. Richten Sie die Montagehalterungen abhängig davon, ob Sie den Switch vorder-
oder rückseitig montieren, entlang der Vorder- oder Rückseite der Gehäuseseiten
aus.
7. Befestigen Sie die Montagehalterungen mit den Schrauben am Gehäuse, und ziehen
Sie die Schrauben fest.
8. Eine Person muss den Switch an beiden Seiten anheben und so im Rack
positionieren, dass sich die Halterungsbohrungen mit den Bohrungen der
Rackstützen decken. Folglich muss sich die untere Bohrung jeder Halterung mit einer
Bohrung auf gleicher Höhe in jeder Rackstütze decken.
9. Eine zweite Person muss den Switch im Rack mithilfe einer Befestigungsschraube in
jeder Bohrung sichern.
10. Ist sichergestellt, dass das Gehäuse eben liegt, befestigen Sie die Schrauben.
Teil 3: Switch-Erdung
1. Verbinden Sie ein Ende des Erdungskabels mit einer geeigneten Erdung wie dem
Rack, in dem der Switch installiert ist.
2. Platzieren Sie die Erdungslasche des Erdungskabels über dem Massepol auf der
linken Gehäuseseite (Rückseite), und befestigen Sie sie mit den Schrauben und
Unterlegscheiben.
Dell PowerConnect J-Series J-EX4500 Ethernet-Switch – Schnellstart, Seite 2
Teil 4: Anschließen des Jumperkabels an das Netzteil
1. Drücken Sie die zwei Seiten der Jumperkabelklammer zusammen, und stecken Sie
die L-förmigen Enden der Kabelklammer in die Bohrungen der Halterung auf jeder
Seite des AC-Appliance-Eingangs.
2. Verbinden Sie das Steckerende des Jumperkabels mit dem Eingang der
AC-Appliance.
3. Drücken Sie die Halteklammer in Kabelrichtung, bis das Kabel in die Öffnung der
Verstellmutter der Kabelhalterung gleitet.
4. Drehen Sie die Verstellmutter fest in die Kopplerbasis, bis der Schlitz in der Mutter im
90-Grad-Winkel zur Switch-Oberfläche liegt.
5. Besitzt der AC-Stromquellenausgang einen Netzschalter, stellen Sie diesen in die
Position OFF (0).
6. Wiederholen Sie diese Schritte bei Bedarf für ein zweites Netzteil.
HINWEIS: Schalten Sie den Switch noch nicht ein. Dieser Schritt erfolgt als Teil der
Erstkonfiguration. Das Einschalttiming ist bei Virtual Chassis-Konfigurationen
besonders wichtig, da anhand der Einschaltreihenfolge das Mastergerät festgelegt
wird.
Teil 5: Definieren der Betriebsweise des J-EX4500-Switch
Eigenständig: Um den J-EX4500-Switch als eigenständigen Switch zu betreiben,
wechseln Sie zu Teil 6 auf Seite 3, um die Netzkabel anzuschließen und die
Erstkonfiguration vorzunehmen.
J-EX4500 Virtual Chassis-System: Wechseln Sie zur Einrichtung eines Virtual
Chassis-Systems mit einem weiteren J-EX4500-Switch zu Teil 7 auf Seite 4.
Gemischtes Virtual Chassis-System: Wechseln Sie zur Einrichtung eines Virtual
Chassis-Systems mit bis zu acht J-EX4200-Switches und ggf. mit einem weiteren
J-EX4500-Switch zu Teil 8 auf Seite 4.
