Dell PowerConnect J 系列 J-EX4500 以太网交换机快速入门
要在双柱式 19 英寸机架或机柜上安装和配置 Dell PowerConnect J 系列 J-EX4500 以太
网交换机 （
规范型号
EX4500） ，需要：
两个安装托架和 20 个安装螺丝 （提供）
一个 2 号十字 (+) 螺丝刀
大小和类型适合的 8 个机架安装螺丝以及 8 个锁紧螺母和垫圈 （如果机架需要） ，用
于将机箱固定到机架或机柜 （提供）
一个一字 (-) 螺丝刀 （如果将交换机安装到配有无螺纹方形孔的机架中）
每个电源一根跳接线和一个接线器 （提供）
用于虚拟机箱连接的一根或多根虚拟机箱电缆和电缆连接器接线器
一根带有合适的接地片的接地电缆 （14 AWG (2 mm
电工接线，接地点间隔 0.625 in. (15.86 mm)
用于将接地片固定至交换机的两个 10-32 x 1/4-in. 螺丝与弹簧垫圈
安装有 RJ-45 连接器的以太网电缆 （提供）
一台带以太网端口的管理主机，如 PC 或便携式计算机
注意：有关四柱式机架或机柜的安装信息及其他信息，请参阅 Dell PowerConnect
J-EX4500 交换机文档，网址为 http://www.support.dell.com/manuals。
第
1
部分：在交换机中安装电源 （若尚未安装）
1. 确保有正确的电源：
- 验证顶出器杆与交换机后方风扇托盘把手上的箭头是否都指向一个方向。
- 验证电源与风扇托盘标签是否相符，全都标示为
注意： 使用不正确的电源进行操作可能导致交换机过热。
2. 注意不要碰到电源引脚、引线或焊接处；从袋中取出电源。
2
)，最小 90°C 的导线） ，由授权
或
EXHAUST
INTAKE
。

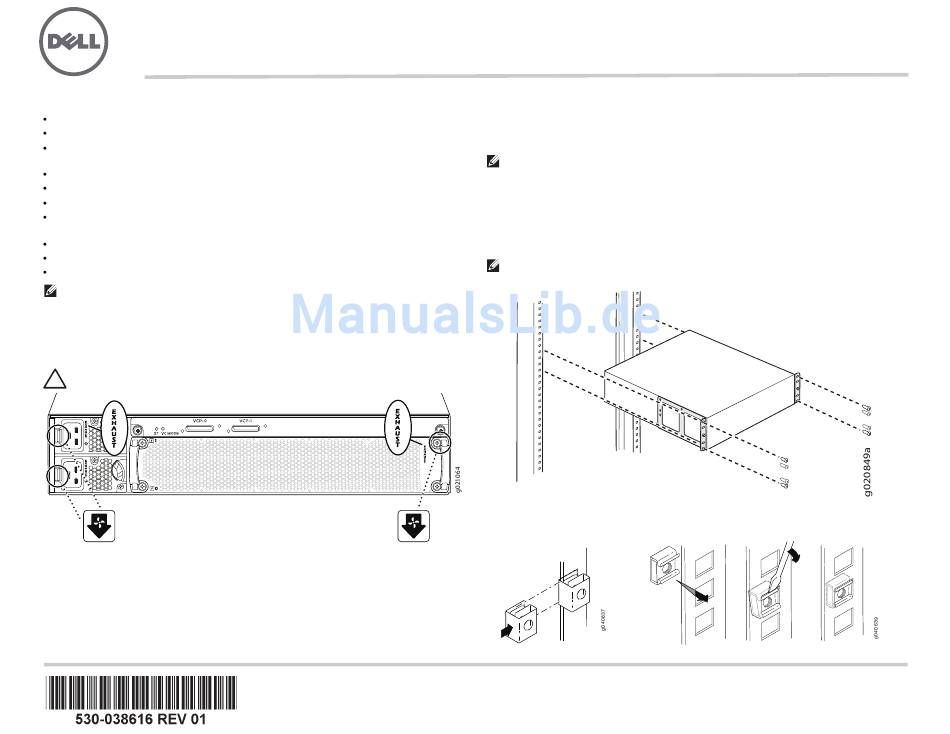

3. 用两只手将电源放到交换机后面板上的电源插槽中，然后将其滑入，直到完全固定住
为止。
4. 如有需要，对第二个电源重复上述步骤。
第
2
部分：安装交换机
注意：根据交换机内安装的组件的情况，一个交换机的重量可达到 40 磅 (18 kg)。安装
时，需要一个人抬起交换机，另一个人将其固定至机架。
1. 将机架放在留有足够空隙、便于空气流通和维护的永久位置，并将其固定到建筑结
构上。
2. 如果安装场地有冷热通道要求，请检查交换机背面的标签，确定对机箱进行正面安装
还是背面安装：
-
- 热空气从风扇托盘和电源排出 （由前到后的气流） 。
EXHAUST
-
- 热空气从机箱正面排出 （由后到前的气流） 。
INTAKE
注意：如果要在机架上安装多个设备，应将最重的设备安装在底部，然后由下至上安装由
重到轻的其他设备。
3. 确定机架上要安装交换机的位置。
4. 如果机架需要锁紧螺母，则在每个机架柱上处于同一水平面的 4 个间距合适的孔内，
安装圆孔锁紧螺母 （夹紧螺母）或方孔锁紧螺母及垫圈。
