Dell PowerConnect J-시리즈 J-EX4500 이더넷 스위치 퀵 스타트
Dell PowerConnect J-시리즈 J-EX4500 이더넷 스위치(
2포스트 19인치 랙 또는 캐비닛에 설치 또는 구성하려면 다음이 필요합니다
장착 브래킷 2개 및 장착 나사 20개(기본 제공)
필립스 (+) 스크루 드라이버, 2호
랙 또는 캐비닛에 섀시를 장착할 수 있는 적절한 크기 및 유형의 랙 장착 나사 8개(기본
제공) 및 랙에 필요한 경우 케이지 너트 및 와셔 8개
사각, 비나사산 구멍이 있는 랙에 스위치를 설치할 경우 일자(-) 스크루 드라이버
각 전원 공급장치의 점퍼 케이블과 코드 리테이너(기본 제공)
가상 섀시 연결용 1개 이상의 가상 섀시 케이블과 케이블 커넥터 리테이너
접지 케이블 14 AWG (2 mm²), 최소 90°C 와이어 -자격 있는 전기 기사가 연결한 접지
러그 포함, 접지점 0.625 in. (15.86 mm)의 공간을 둠
접지 러그를 스위치에 고정하기 위한 스플릿 와셔가 있는 10-32 x 1/4-인치 나사 2개
RJ-45 커넥터가 연결되어 있는 이더넷 케이블(기본 제공)
PC 또는 랩톱과 같은 이더넷 포트가 있는 관리 호스트
참고: 4-포스트 랙 또는 캐비닛 설치 및 기타 내용은
http://www.support.dell.com/manuals에서 Dell PowerConnect J-EX4500 스위치 설명
서를 참고하십시오.
1
부
:

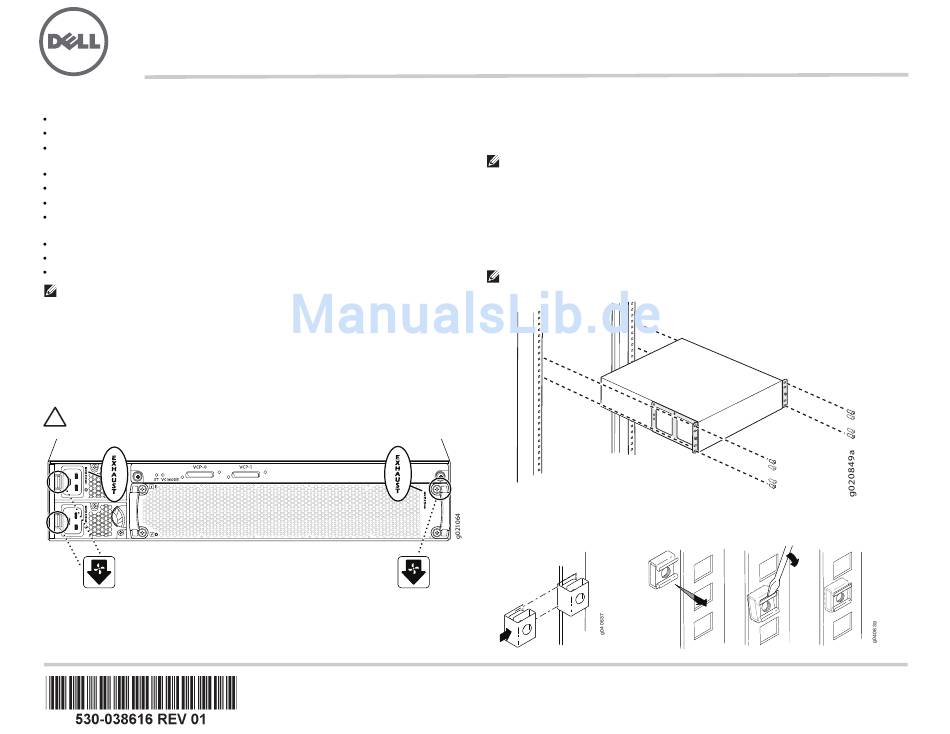

스위치에 전원 공급장치 설치
1. 올바른 전원 공급장치인지 확인하십시오.
− 이젝터 레버 화살표가 스위치 후면 팬 트레이 핸들의 화살표와 모든 지점에서 방향
이 일치하는지 확인합니다.
− 전원 공급과 팬 트레이 라벨이 일치하는지 확인합니다—모두
야 합니다.
주의: 올바르지 않은 전원 공급 장치를 사용해 스위치를 작동할 경우 스위치에 과열
이 유발될 수 있습니다.
2. 전원 공급장치 핀, 리드 또는 납땜 연결부 등을 건드리지 않도록 주의하며, 백에서 전
원 공급장치를 꺼냅니다.
정식 모델 번호
EX4500)를
(
설치되어 있지 않은 경우
)
또는
이어
흡기
배기
3. 양손으로 스위치 후면 패널에 있는 전원 공급장치 슬롯에 전원 공급장치를 놓고 완전
히 장착될 때까지 밉니다.
4. 필요한 경우 두 번째 전원 공급장치에 대해 이 단계를 반복합니다.
2
부
:
스위치 장착
참고: 스위치의 무게는 설치된 구성품에 따라 최대 40 lb (18 kg)까지 될 수 있습니다. 설치
에는 스위치를 들어올릴 사람과 랙에 고정시킬 또 다른 사람이 필요합니다.
1. 공기 흐름과 유지관리를 위한 적절한 공간을 확보할 수 있는 영구 위치에 랙을 두고 건
물 구조물에 고정합니다.
2. 사용자의 현장에 열기통로 및 냉기통로에 대한 요구사항이 있는 경우, 스위치 후면의
라벨을 확인하여 섀시를 전면 장착할지, 또는 후면 장착할지 결정합니다:
−
EXHAUST
—뜨거운 공기가 팬 트레이와 전원 공급장치를 빠져나갑니다(앞에서 뒤
로의 공기흐름).
−
—뜨거운 공기가 섀시의 전면을 빠져나갑니다(뒤에서 앞으로의 공기흐름).
INTAKE
참고: 랙에 장치를 여러 개 장착한 경우, 가장 무거운 장치를 맨 아래에 장착하고 그 다음 무
거운 순서대로 아래서부터 장착합니다.
3. 랙에서 스위치를 장착할 위치를 결정합니다.
4. 랙에 케이지 너트가 필요한 경우, 각 랙 포스트에서 같은 높이에 적당한 간격을 띄운 4
개 구멍에 라운드 구멍형 케이지 너트(클립 너트) 또는 정사각형 구멍형 케이지 너트(
그리고 와셔)를 설치합니다.
