Commutateur Ethernet Dell PowerConnect J-Series J-EX4500 -
Guide de mise en route
Pour installer et configurer un commutateur Ethernet Dell PowerConnect J-Series
J-EX4500 (numéro de modèle réglementaire EX4500) sur une baie ou une armoire à
deux montants de 19 po, vous avez besoin des outils suivants :
deux supports de montage et 20 vis de montage (fournis) ;
un tournevis cruciforme (+) n° 2 ;
8 vis de montage en baie (et 8 écrous à cage et rondelles si la baie les requiert) de
taille et de type appropriés pour fixer solidement le châssis à la baie ou à l'armoire
(fournis) ;
un tournevis à lame plate (-) si vous installez le commutateur dans une baie à trous
carrés non filetés ;
un câble de raccordement et son clip de fixation pour chaque bloc d'alimentation
(fournis) ;
pour une connexion Virtual Chassis ; un ou plusieurs câbles et clips de fixation de
connecteur de câble Virtual Chassis ;
un câble de mise à la terre (2 mm² [14 AWG], fil résistant à 90 °C minimum) avec œillet
de mise à la terre fixé par un électricien professionnel, pour points de mise à la terre
espacés de 0,625 po (15,86 mm) ;
deux vis 10-32 x 1/4 po avec rondelles élastiques pour fixer l'œillet de mise à la terre
au commutateur ;
un câble Ethernet doté d'un connecteur RJ-45 (fourni) ;
un hôte de gestion, comme un ordinateur de bureau ou portable, doté d'un port
Ethernet.
REMARQUE : pour plus d'informations sur l'installation dans une baie ou une
armoire à quatre montants et d'autres informations, consultez la documentation du
commutateur PowerConnect J-EX4500, sur le site Web
http://www.support.dell.com/manuals.

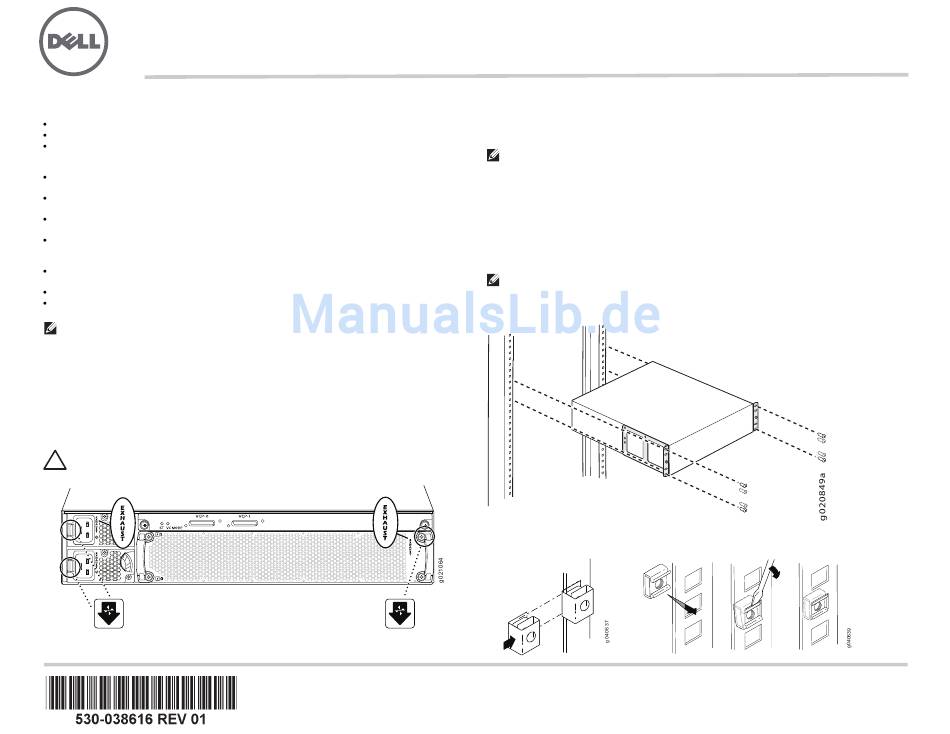

Partie 1 : Installation du bloc d'alimentation du commutateur
(si nécessaire)
1. Assurez-vous d'avoir le bloc d'alimentation correct :
− Vérifiez que le levier de dégagement et les flèches des poignées du bloc de
ventilation situés à l'arrière du commutateur pointent tous vers la même direction.
− Vérifiez que les étiquettes du bloc d'alimentation et du bloc de ventilation
correspondent (toutes doivent indiquer
ATTENTION : l'utilisation du commutateur avec un bloc d'alimentation
inapproprié peut entraîner une surchauffe du commutateur.
2. En veillant à ne pas toucher les broches, fils ou connexions soudées du bloc
d'alimentation, sortez le bloc d'alimentation de son emballage.
ou
).
EXHAUST
INTAKE
3. Manipulez le bloc d'alimentation à deux mains. Déposez-le dans son emplacement
sur le panneau arrière du commutateur et faites-le glisser jusqu'à ce qu'il soit
correctement installé.
4. Répétez cette procédure sur le deuxième bloc d'alimentation, si nécessaire.
Partie 2 : Montage du commutateur
REMARQUE : un commutateur peut peser jusqu'à 40 lb (18 kg) en fonction des
composants installés. Pour installer le commutateur, deux personnes sont
nécessaires : une pour soulever le commutateur et une autre pour le fixer à la baie.
1. Placez la baie dans son emplacement définitif, en veillant à maintenir suffisamment
d'espace pour la circulation d'air et la maintenance, et fixez-la à la structure du
bâtiment.
2. Si votre site comporte des exigences en matière de confinement allées
chaudes/allées froides, contrôlez les étiquettes à l'arrière du commutateur pour
déterminer si un montage avant ou arrière du châssis est nécessaire :
− EXHAUST : l'air chaud sort par le bloc de ventilation et les blocs d'alimentation
(flux d'air d'avant en arrière).
− INTAKE : l'air chaud sort par l'avant du châssis (flux d'air d'arrière en avant).
REMARQUE : si vous montez plusieurs unités dans la baie, installez au bas de
cette dernière l'unité la plus lourde, puis installez les autres de bas en haut, de la
plus lourde à la plus légère.
3. Déterminez l'emplacement sur la baie auquel vous souhaitez monter le
commutateur.
4. Si la baie nécessite des écrous à cage, installez un écrou à cage à trou rond (écrou
de clip) ou à trou carré (et une rondelle) dans 4 trous espacés de manière appropriée
au même niveau sur chaque montant de la baie.
