VORSICHT: Obwohl die J-EX4500-Switches mit einem bereits installierten
Virtual Chassis-Modul geliefert werden, ist abgesehen vom
Hardwareanschluss eine zusätzliche Vorbereitung für den Virtual
Chassis-Betrieb erforderlich. Lesen Sie zunächst die entsprechenden
Anweisungen, bevor Sie mehrere Switches in einem Virtual Chassis-System
anschließen.
Fügen Sie den J-EX4500-Switch alternativ einem vorhandenen J-EX4200 Virtual
Chassis-System oder einem gemischten J-EX4200/J-EX4500 Virtual Chassis-System
hinzu. Anweisungen finden Sie in der Dokumentation zur Dell PowerConnect J-EX-Serie
unter
http://www.support.dell.com/manuals
HINWEIS: Ein eigenständiger J-EX4500-Switch lässt sich mithilfe der
J-Web-Schnittstelle konfigurieren und verwalten. Die J-Web-Schnittstelle
ermöglicht jedoch weder die Konfiguration noch die Verwaltung eines J-EX4500
Virtual Chassis- oder eines gemischten Virtual Chassis-Systems.
Teil 6: Einschalten des Switch und Vornehmen der
Erstkonfiguration
HINWEIS: Ist der Switch für eine J-EX4500 Virtual Chassis-Konfiguration bestimmt,
wechseln Sie zunächst zu Teil 7 auf Seite 4. Wechseln Sie im Fall eines gemischten
Virtual Chassis-Systems zunächst zu Teil 8 auf Seite 4.
Lesen Sie vor Beginn der Konfiguration die folgenden Schritte:
1. Stecken Sie den Jumperkabelstecker in den Stromquellenausgang am Switch.
2. Besitzt der AC-Stromquellenausgang einen Netzschalter, stellen Sie diesen in die
Position ON (|).
3. Überprüfen Sie, ob die LED jedes Netzteils durchgehend grün leuchtet. Dies weist
auf einen normalen Betrieb hin.
4. Aktivieren Sie einen DHCP-Client am Management-PC oder -Laptop, den Sie mit
dem Switch verbinden. So erhält das Managementgerät eine dynamische
IP-Adresse.

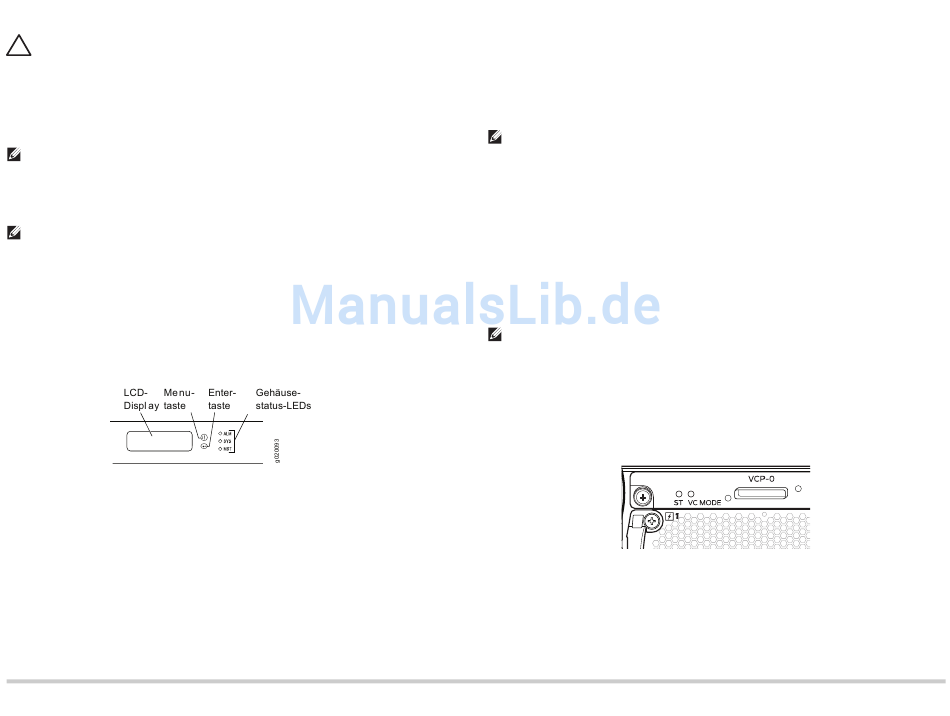

5. Machen Sie sich mit dem LCD-Display, den Menü- und Enter-tasten sowie den
Status-LEDs vertraut.
Im Erstkonfigurationsmodus des Switch erscheint auf dem LCD-Display ein
Countdown-Zähler. Die Erstkonfiguration mit EZSetup muss innerhalb von
10 Minuten erfolgen. Nach 10 Minuten beendet der Switch EZSetup, und die
werkseitige Standardkonfiguration wird wiederhergestellt. Außerdem wird die
Verbindung zwischen PC/Laptop und Switch unterbrochen.
6. Aktivieren des Erstkonfigurationsmodus für den Switch:
− Drücken Sie die Menütaste, bis „MAINTENANCE MENU" erscheint. Drücken Sie
anschließend die Enter-taste.
− Drücken Sie die Menütaste, bis „EZSetup" erscheint. Drücken Sie anschließend
die Enter-taste.
Ist „EZSetup" nicht als Menüoption vorhanden, wählen Sie Factory Default, um den
Switch auf die werkseitige Standardkonfiguration zurückzusetzen. Die Option
„EZSetup" erscheint nur im Menü, wenn der Switch auf die werkseitige
Standardkonfiguration gesetzt ist.
− Drücken Sie die Enter-taste, um das Setup zu bestätigen und mit EZSetup
fortzufahren.
7. Verbinden Sie den Ethernet-Port des PCs oder Laptops am PC mittels
Ethernet-Kabel mit dem MGMT-Port (
Dell PowerConnect J-Series J-EX4500 Ethernet-Switch – Schnellstart, Seite 3
.
) an der Switch-Vorderseite.
me0
Die
me0
-Schnittstelle (Port
MGMT
192.168.1.1
konfiguriert. Der Switch kann dem Management-PC oder -Laptop eine
IP-Adresse im Bereich von
192.168.1.2
8. Öffnen Sie am PC oder Laptop einen Webbrowser, geben Sie ins Adressfeld
http://192.168.1.1
ein, und drücken Sie die Enter-taste.
9. Geben Sie auf der J-Web-Anmeldeseite den Benutzernamen
Kennwortfeld leer, und klicken Sie auf Login.
10. Klicken Sie auf der Seite „Introduction" auf Next.
HINWEIS: Bei Konfiguration eines Virtual Chassis-Master-Switch gelten die in den
Schritten 11 bis 14 eingegebenen Werte für alle Virtual Chassis-Elemente.
11. Geben Sie auf der Seite „Basic Settings" den Hostnamen, das Kennwort und das
bestätigte Kennwort ein, legen Sie die Zeitzone fest, und synchronisieren Sie das
Datum und die Uhrzeit des Switch mit dem Management-PC oder -Laptop. Stellen
Sie diese Daten alternativ manuell ein. Klicken Sie anschließend auf Next.
12. Wählen Sie auf der Seite „Management Options" die Option Out-of-band
Management — Configure management port, um die Managementschnittstelle zu
konfigurieren. Klicken Sie anschließend auf Next.
13. Legen Sie die IP-Adresse und das Standardgateway für die Managementschnittstelle
fest.
14. Klicken Sie auf Next. Wählen Sie auf der Seite „Manage Access" Optionen zum
Aktivieren von Telnet-, SSH- und SNMP-Diensten. Für SNMP können Sie die Read
Community, den Standort und den Kontakt konfigurieren.
15. Klicken Sie auf Next. Die Seite „Summary" enthält die ausgewählten Einstellungen.
16. Klicken Sie auf Finish. Die festgelegte Konfiguration entspricht jetzt der aktiven
Switch-Konfiguration.
HINWEIS: Wurde die Verbindung zwischen dem Management-PC bzw. -Laptop und
dem Switch unterbrochen, stellen Sie die Verbindung erneut her. Geben Sie dazu
die entsprechenden Befehle mittels PC oder Laptop ein, um die IP-Adresse zu
erneuern. Entfernen Sie alternativ das Ethernet-Kabel, und schließen Sie es
wieder an.
17. Melden Sie sich nur im Fall eines eigenständigen Betriebs an der
Befehlszeilenschnittstelle (CLI) an, und legen Sie den Modus zur Herstellung der
Verbindung per Intraconnect wie folgt fest:
user@switch> request chassis pic-mode intraconnect
Nur im Fall eines eigenständigen Betriebs
(Status-LED) des Virtual Chassis-Moduls durchgehend leuchtet und dass die
VP-MODE-LED nicht leuchtet.
18. Beobachten Sie die gelbe Alarm-LED auf der rechten Seite des LCD-Displays.
Eine gelb leuchtende Alarm-LED (kleiner Alarm) ist normal. Sie signalisiert, dass für
den Switch keine Notfallkonfiguration festgelegt wurde. Melden Sie sich zum
Speichern der aktuellen Konfiguration als Notfallkonfiguration, die Sie mit dem Befehl
ausführen können, an der Befehlszeilenschnittstelle an, und geben Sie
rollback
Folgendes ein:
user@switch> request system configuration rescue save
) ist als DHCP-Server mit der Standard-IP-Adresse
bis
zuweisen.
192.168.1.253
ein, lassen Sie das
root
ist zu überprüfen, ob die grüne ST-LED
,
