VOLUMENSPACER DER LUFTFEDERUNG

Der Tausch der Volumenspacer in den FOX PODIUM Federgabeln ist eine einfache Anpassung im Inneren der Gabel,
um die Unterstützung im Mittelhub sowie den Durchschlagwiderstand zu verändern. Wenn der Negativfederweg
(SAG) richtig eingestellt ist und die Federung zu schnell durchschlägt, empfiehlt es sich, einen oder mehrere Spacer
einzubauen, um den Durchschlagwiderstand zu erhöhen. Wenn der Federweg nicht komplett ausgenutzt wird, können
ein oder mehrere Spacer entfernt werden, um den Durchschlagwiderstand zu verringern.
1. WICHTIG: Die PODIUM Federgabel ist mit 12 ml 20WT Gold Gabelöl zur Schmierung der Luftkammer
befüllt. Drehen Sie die Gabel auf den Kopf, wenn Sie den Luftdruck erhöhen oder verringern und/oder die
untere Kappe entfernen. Achten Sie außerdem darauf, die Bremsscheibe abzudecken, damit das Öl nicht die
Bremsflächen verunreinigt (bei eingebautem Laufrad lässt sich die untere Kappe leichter entfernen). Das untere
Luftventildrehrad auf der linken Seite entfernen.
2. Den Luftdruck komplett aus der Gabel ablassen, indem vorsichtig der Stift im Schrader-Ventil nach unten
gedrückt wird.
Der Luftdruck in FOX-Gabeln kann sehr hoch sein. Vor der Demontage den gesamten Luftdruck
aus der Hauptluftkammer ablassen. Bei Nichtbeachtung können Teile oder Flüssigkeiten aus der
Gabel herausschießen, was zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann.
3. Mit einem Park Tool FR-5 oder FR-5.2 Kassettenabzieher die linke untere Kappe vorsichtig aus der Gabel
herausschrauben.
4. Die linke untere Kappeneinheit nach oben ziehen, um sie aus der linken unteren Aufnahme zu entfernen.
5. Den oder die Luftvolumenspacer abziehen, um sie in die linke untere Kappe einzubauen oder zu entfernen.
Die maximale Anzahl an Volumenspacern für Ihre Gabel darf nicht überschritten werden. Dies kann zu Schäden
an der Federgabel führen. Informationen zu den Volumenspacern können den nachstehenden Tabellen
entnommen oder online unter www.ridefox.com abgerufen werden.
6. Die linke untere Kappeneinheit wieder in die linke untere Aufnahme einsetzen und mit einem Park Tool FR-5
oder FR-5.2 Kassettenabzieher mit 24,8 Nm festziehen.
7. Die Federgabel mit einer FOX Hochdruck-Dämpferpumpe mit dem gewünschten Luftdruck aufpumpen. Den
Negativfederweg (SAG) entsprechend der Anweisungen auf www.ridefox.com einstellen.

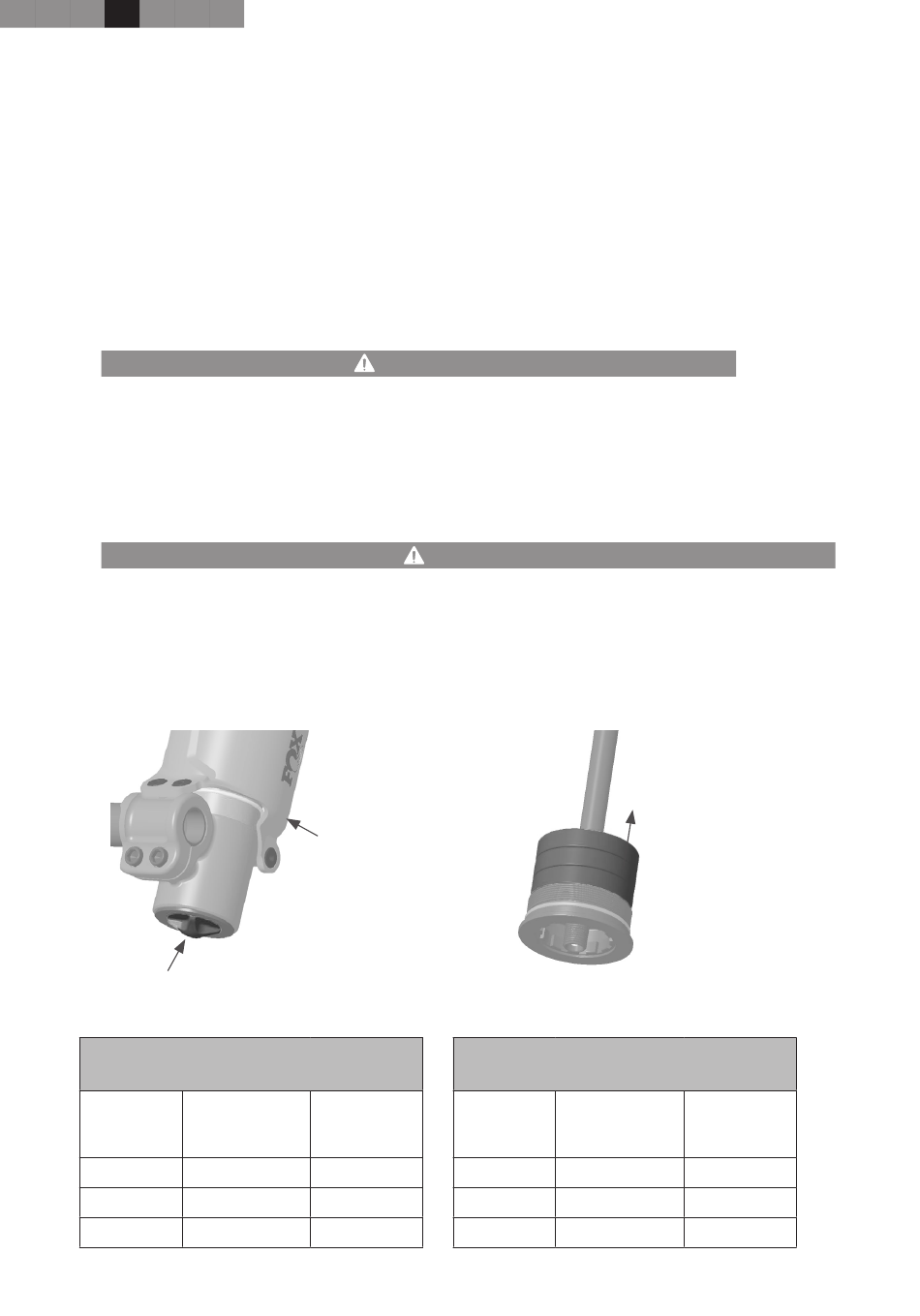

Linkes unteres Luftventildrehrad
Volumenspacer-Konfigurationen
Federweg
170 mm
160 mm
150 mm
PT ZH
Linke untere Aufnahme
PODIUM
Werksseitig
Max.
montierte
Volumenspacer
Volumenspacer
2
3
4
WARNUNG
WARNUNG
Untere Kappeneinheit
Volumenspacer-Konfigurationen
Federweg
8 170 mm
8 160 mm
8 150 mm
64
Volumenspacer (5cc)
PODIUM E-Bike+
Werksseitig
Max.
montierte
Volumenspacer
Volumenspacer
3
4
5
8
8
8
