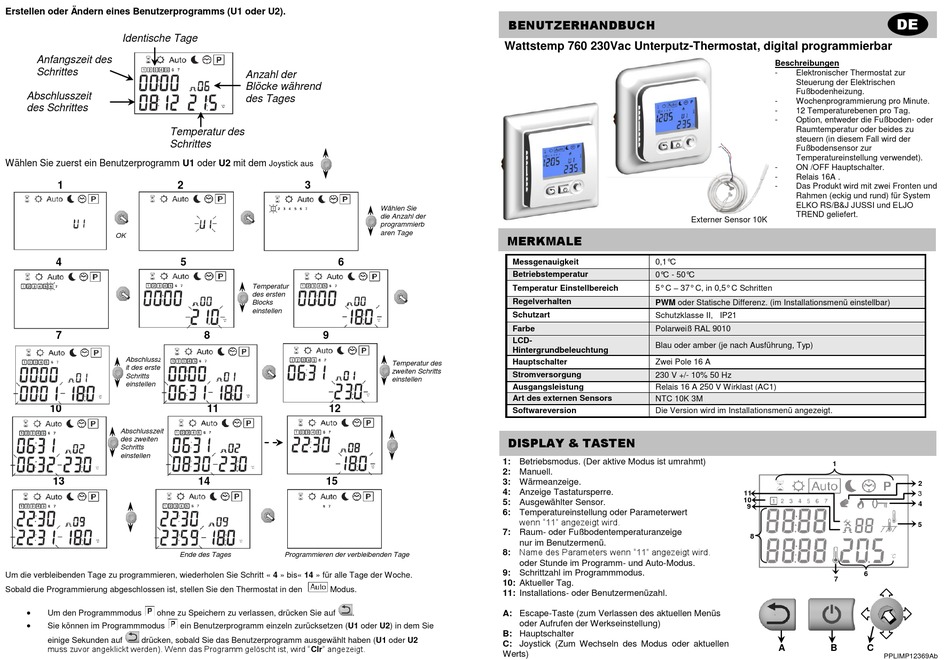

Watts 760 Benutzerhandbuch

Erstellen oder Ändern eines Benutzerprogramms (U1 oder U2).
Identische Tage
Anfangszeit des
Schrittes
Abschlusszeit
des Schrittes
Temperatur des
Schrittes
Wählen Sie zuerst ein Benutzerprogramm U1 oder U2 mit dem
1 2
OK
4 5
7
Abschlussze
it des ersten
Schritts
einstellen
10
Abschlusszeit
des zweiten
Schritts
einstellen
13
Ende des Tages
Um die verbleibenden Tage zu programmieren, wiederholen Sie Schritt « 4 » bis« 14 » für alle Tage der Woche.
Sobald die Programmierung abgeschlossen ist, stellen Sie den Thermostat in den

Um den Programmmodus ohne zu Speichern zu verlassen, drücken Sie auf

Sie können im Programmmodus ein Benutzerprogramm einzeln zurücksetzen (U1 oder U2) in dem Sie
einige Sekunden auf drücken, sobald Sie das Benutzerprogramm ausgewählt haben (U1 oder U2
muss zuvor angeklickt werden). Wenn das Programm gelöscht ist, wird "Clr" angezeigt.
Anzahl der
Blöcke während
des Tages
Joystick aus .
3
6
Temperatur
des ersten
Blocks
einstellen
8 9
11 12
14 15
Programmieren der verbleibenden Tage
Modus.
.
BENUTZERHANDBUCH
Wattstemp 760 230Vac Unterputz-Thermostat, digital programmierbar
Wählen Sie
die Anzahl der
programmierb
aren Tage
MERKMALE
Messgenauigkeit
Betriebstemperatur
Temperatur Einstellbereich
Regelverhalten
Schutzart
Farbe
LCD-
Hintergrundbeleuchtung
Hauptschalter
Temperatur des
zweiten Schritts
Stromversorgung
einstellen
Ausgangsleistung
Art des externen Sensors
Softwareversion
DISPLAY & TASTEN
1: Betriebsmodus. (Der aktive Modus ist umrahmt)
2: Manuell.
3: Wärmeanzeige.
4: Anzeige Tastatursperre.
5: Ausgewählter Sensor.
6: Temperatureinstellung oder Parameterwert
wenn "11" angezeigt wird.
7: Raum- oder Fußbodentemperaturanzeige
nur im Benutzermenü.
8: Name des Parameters wenn "11" angezeigt wird.
oder Stunde im Programm- und Auto-Modus.
9: Schrittzahl im Programmmodus.
10: Aktueller Tag.
11: Installations- oder Benutzermenüzahl.
A: Escape-Taste (zum Verlassen des aktuellen Menüs
oder Aufrufen der Werkseinstellung)
B: Hauptschalter
C: Joystick (Zum Wechseln des Modus oder aktuellen
Werts)
Beschreibungen
- Elektronischer Thermostat zur
Steuerung der Elektrischen
Fußbodenheizung.
- Wochenprogrammierung pro Minute.
- 12 Temperaturebenen pro Tag.
- Option, entweder die Fußboden- oder
Raumtemperatur oder beides zu
steuern (in diesem Fall wird der
Fußbodensensor zur
Temperatureinstellung verwendet).
- ON /OFF Hauptschalter.
- Relais 16A .
- Das Produkt wird mit zwei Fronten und
Rahmen (eckig und rund) für System
ELKO RS/B&J JUSSI und ELJO
TREND geliefert.
Externer Sensor 10K
0,1°C
0°C - 50°C
5° C – 37° C, in 0,5° C Schritten
PWM oder Statische Differenz. (im Installationsmenü einstellbar)
Schutzklasse II, IP21
Polarweiß RAL 9010
Blau oder amber (je nach Ausführung, Typ)
Zwei Pole 16 A
230 V +/- 10% 50 Hz
Relais 16 A 250 V Wirklast (AC1)
NTC 10K 3M
Die Version wird im Installationsmenü angezeigt.
