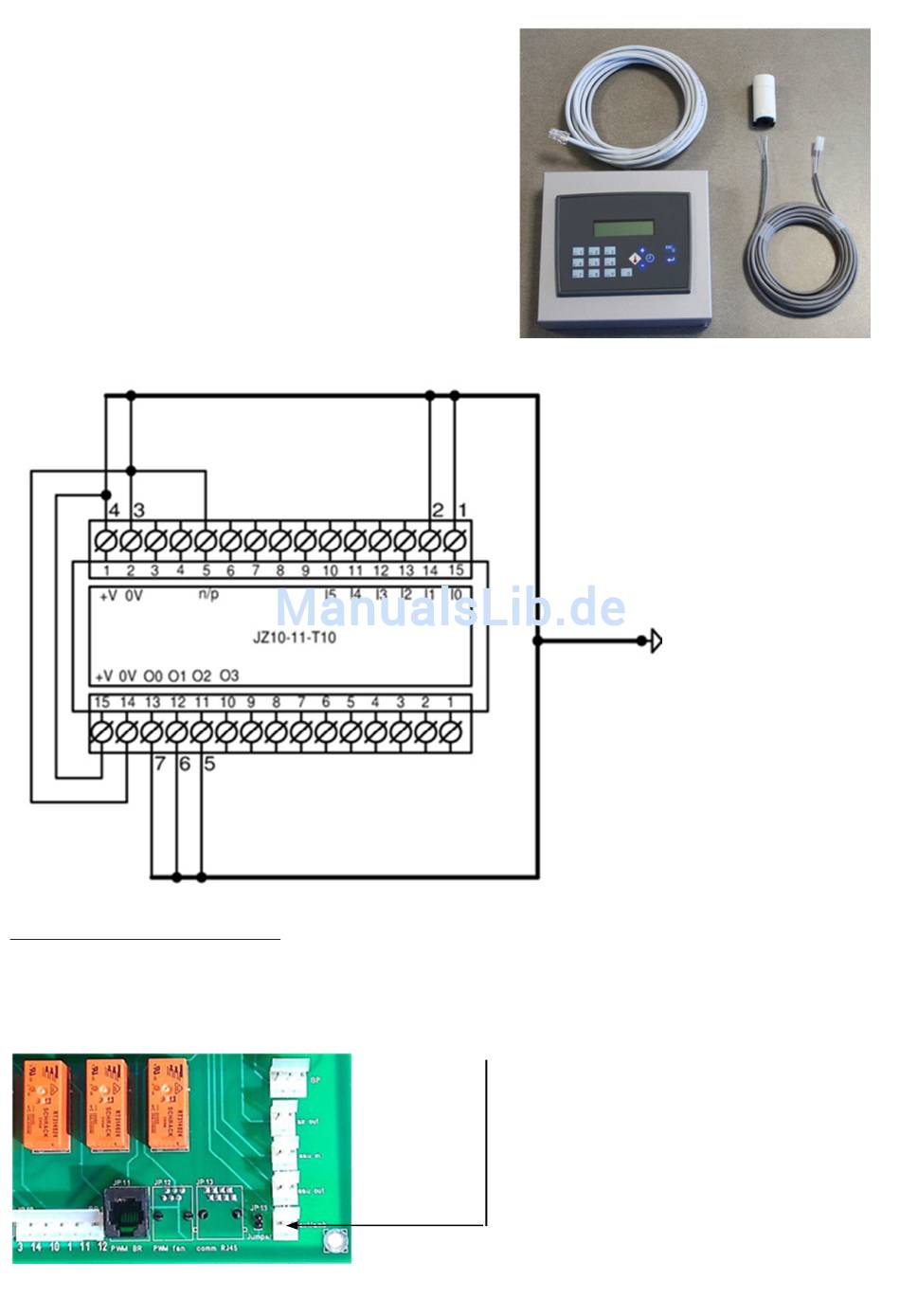

Anschluss am Regler
C: Regler
D:Temperaturfühler
1: Verbindungskabel (Regler-Lufterhitzer)
4: Sensorkabel
Verbindung mit dem Lufterhitzer:
Der Regler muß mit dem Kabel (I) an der Rückseite des Lufterhitzers am RJ- Connector (Anschluss) eingesteckt
werden.
1: Blau
2: Orange
3: Blau-Weiß
3: Grün-Weiß
4: Grün
5: Braun
6: Braun-Weiß
Der Temperatursensor (D) mit Kabel (4) am
'Ext/amb´,Terminal JP14 connector einstecken
1
C
Anschluss am Gerät
D
4
