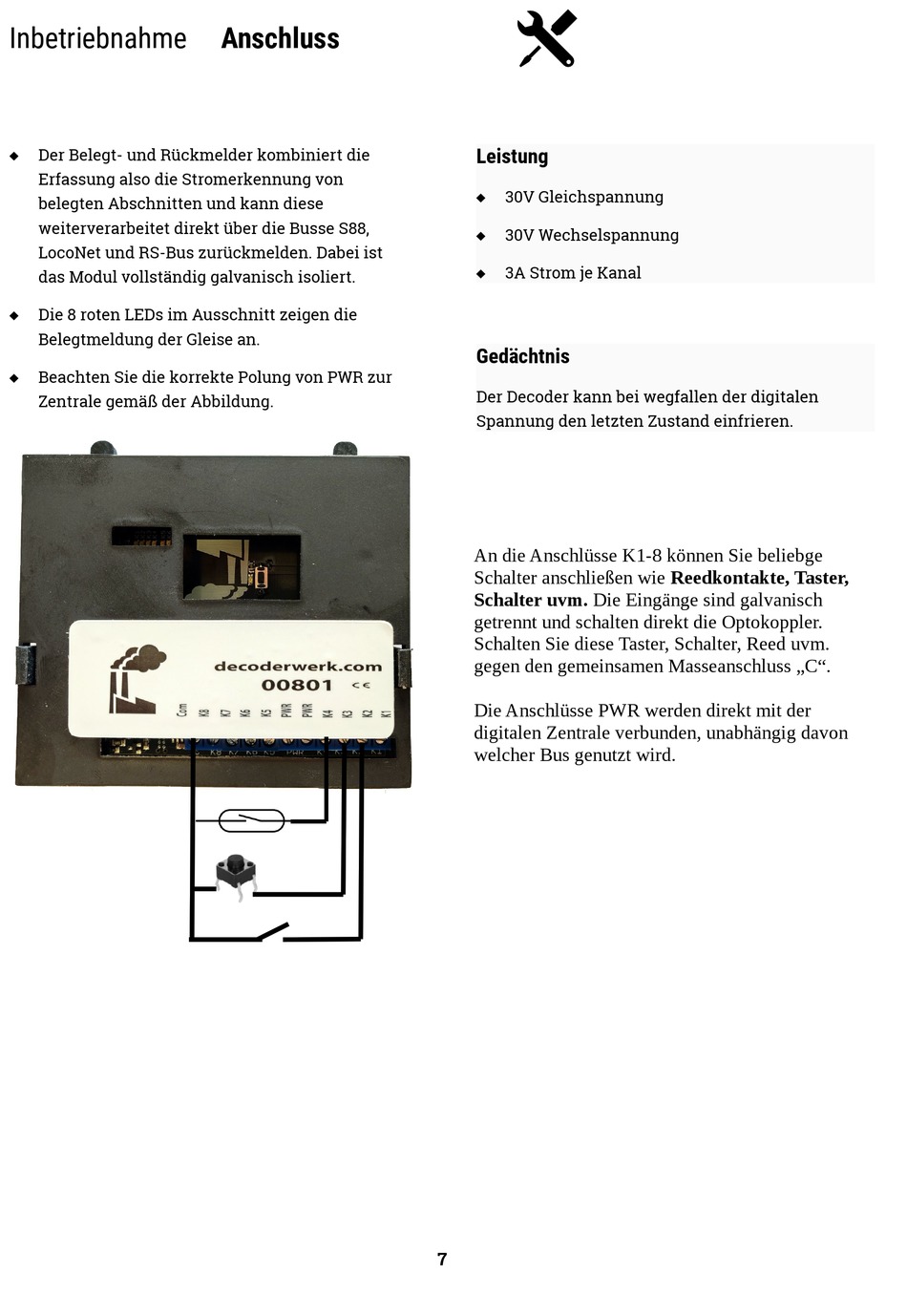

Inbetriebnahme
Der Belegt- und Rückmelder kombiniert die
Erfassung also die Stromerkennung von
belegten Abschnitten und kann diese
weiterverarbeitet direkt über die Busse S88,
LocoNet und RS-Bus zurückmelden. Dabei ist
das Modul vollständig galvanisch isoliert.
Die 8 roten LEDs im Ausschnitt zeigen die
Belegtmeldung der Gleise an.
Beachten Sie die korrekte Polung von PWR zur
Zentrale gemäß der Abbildung.
Anschluss
Leistung
30V Gleichspannung
30V Wechselspannung
3A Strom je Kanal
Gedächtnis
Der Decoder kann bei wegfallen der digitalen
Spannung den letzten Zustand einfrieren.
An die Anschlüsse K1-8 können Sie beliebge
Schalter anschließen wie Reedkontakte, Taster,
Schalter uvm. Die Eingänge sind galvanisch
getrennt und schalten direkt die Optokoppler.
Schalten Sie diese Taster, Schalter, Reed uvm.
gegen den gemeinsamen Masseanschluss „C".
Die Anschlüsse PWR werden direkt mit der
digitalen Zentrale verbunden, unabhängig davon
welcher Bus genutzt wird.
7
