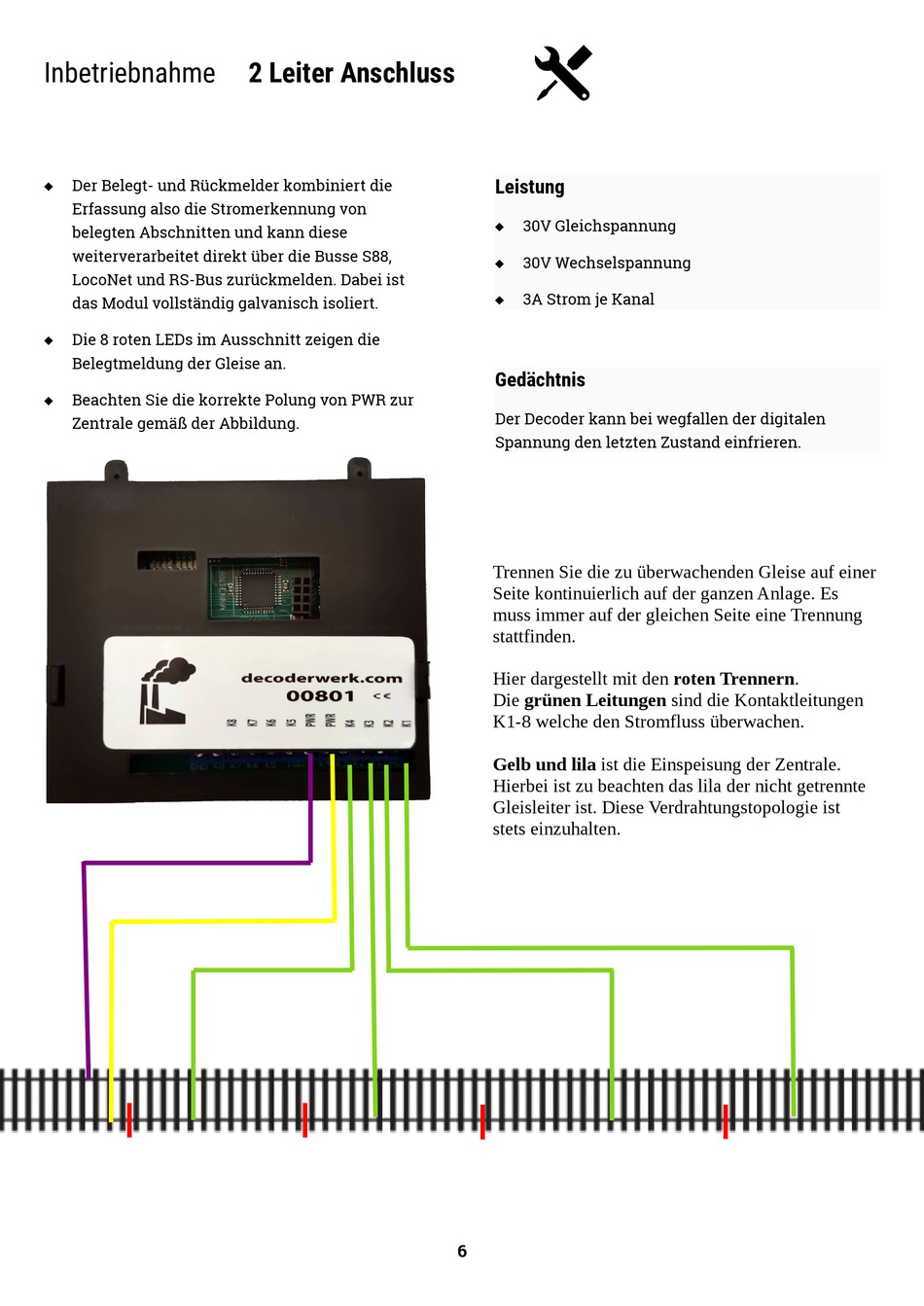

Inbetriebnahme
Der Belegt- und Rückmelder kombiniert die
Erfassung also die Stromerkennung von
belegten Abschnitten und kann diese
weiterverarbeitet direkt über die Busse S88,
LocoNet und RS-Bus zurückmelden. Dabei ist
das Modul vollständig galvanisch isoliert.
Die 8 roten LEDs im Ausschnitt zeigen die
Belegtmeldung der Gleise an.
Beachten Sie die korrekte Polung von PWR zur
Zentrale gemäß der Abbildung.
2 Leiter Anschluss
Leistung
30V Gleichspannung
30V Wechselspannung
3A Strom je Kanal
Gedächtnis
Der Decoder kann bei wegfallen der digitalen
Spannung den letzten Zustand einfrieren.
Trennen Sie die zu überwachenden Gleise auf einer
Seite kontinuierlich auf der ganzen Anlage. Es
muss immer auf der gleichen Seite eine Trennung
stattfinden.
Hier dargestellt mit den roten Trennern.
Die grünen Leitungen sind die Kontaktleitungen
K1-8 welche den Stromfluss überwachen.
Gelb und lila ist die Einspeisung der Zentrale.
Hierbei ist zu beachten das lila der nicht getrennte
Gleisleiter ist. Diese Verdrahtungstopologie ist
stets einzuhalten.
6
