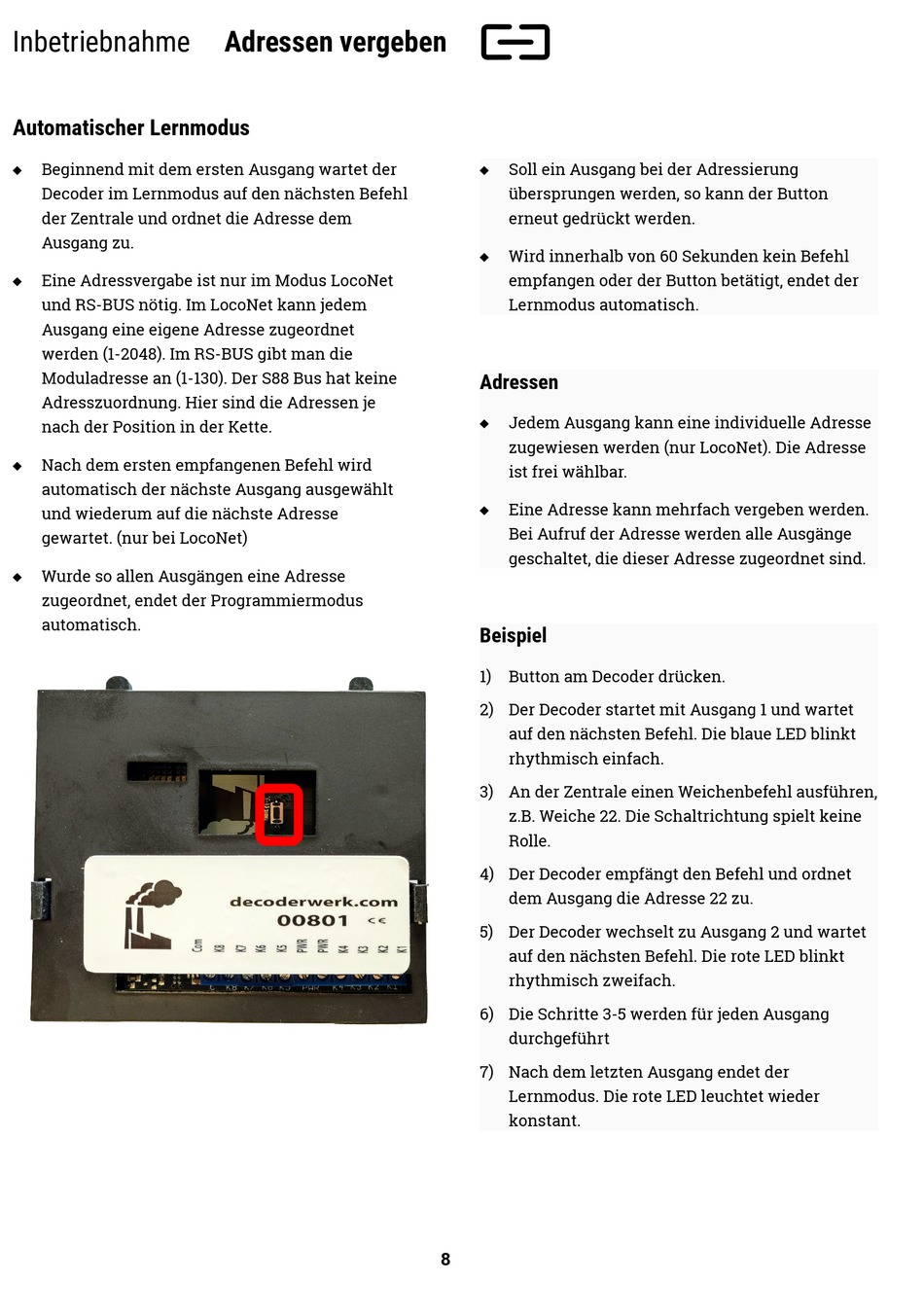

Inbetriebnahme
Automatischer Lernmodus
Beginnend mit dem ersten Ausgang wartet der
Decoder im Lernmodus auf den nächsten Befehl
der Zentrale und ordnet die Adresse dem
Ausgang zu.
Eine Adressvergabe ist nur im Modus LocoNet
und RS-BUS nötig. Im LocoNet kann jedem
Ausgang eine eigene Adresse zugeordnet
werden (1-2048). Im RS-BUS gibt man die
Moduladresse an (1-130). Der S88 Bus hat keine
Adresszuordnung. Hier sind die Adressen je
nach der Position in der Kette.
Nach dem ersten empfangenen Befehl wird
automatisch der nächste Ausgang ausgewählt
und wiederum auf die nächste Adresse
gewartet. (nur bei LocoNet)
Wurde so allen Ausgängen eine Adresse
zugeordnet, endet der Programmiermodus
automatisch.
Adressen vergeben
Soll ein Ausgang bei der Adressierung
übersprungen werden, so kann der Button
erneut gedrückt werden.
Wird innerhalb von 60 Sekunden kein Befehl
empfangen oder der Button betätigt, endet der
Lernmodus automatisch.
Adressen
Jedem Ausgang kann eine individuelle Adresse
zugewiesen werden (nur LocoNet). Die Adresse
ist frei wählbar.
Eine Adresse kann mehrfach vergeben werden.
Bei Aufruf der Adresse werden alle Ausgänge
geschaltet, die dieser Adresse zugeordnet sind.
Beispiel
1)
Button am Decoder drücken.
2) Der Decoder startet mit Ausgang 1 und wartet
auf den nächsten Befehl. Die blaue LED blinkt
rhythmisch einfach.
3) An der Zentrale einen Weichenbefehl ausführen,
z.B. Weiche 22. Die Schaltrichtung spielt keine
Rolle.
4) Der Decoder empfängt den Befehl und ordnet
dem Ausgang die Adresse 22 zu.
5) Der Decoder wechselt zu Ausgang 2 und wartet
auf den nächsten Befehl. Die rote LED blinkt
rhythmisch zweifach.
6) Die Schritte 3-5 werden für jeden Ausgang
durchgeführt
7) Nach dem letzten Ausgang endet der
Lernmodus. Die rote LED leuchtet wieder
konstant.
8
