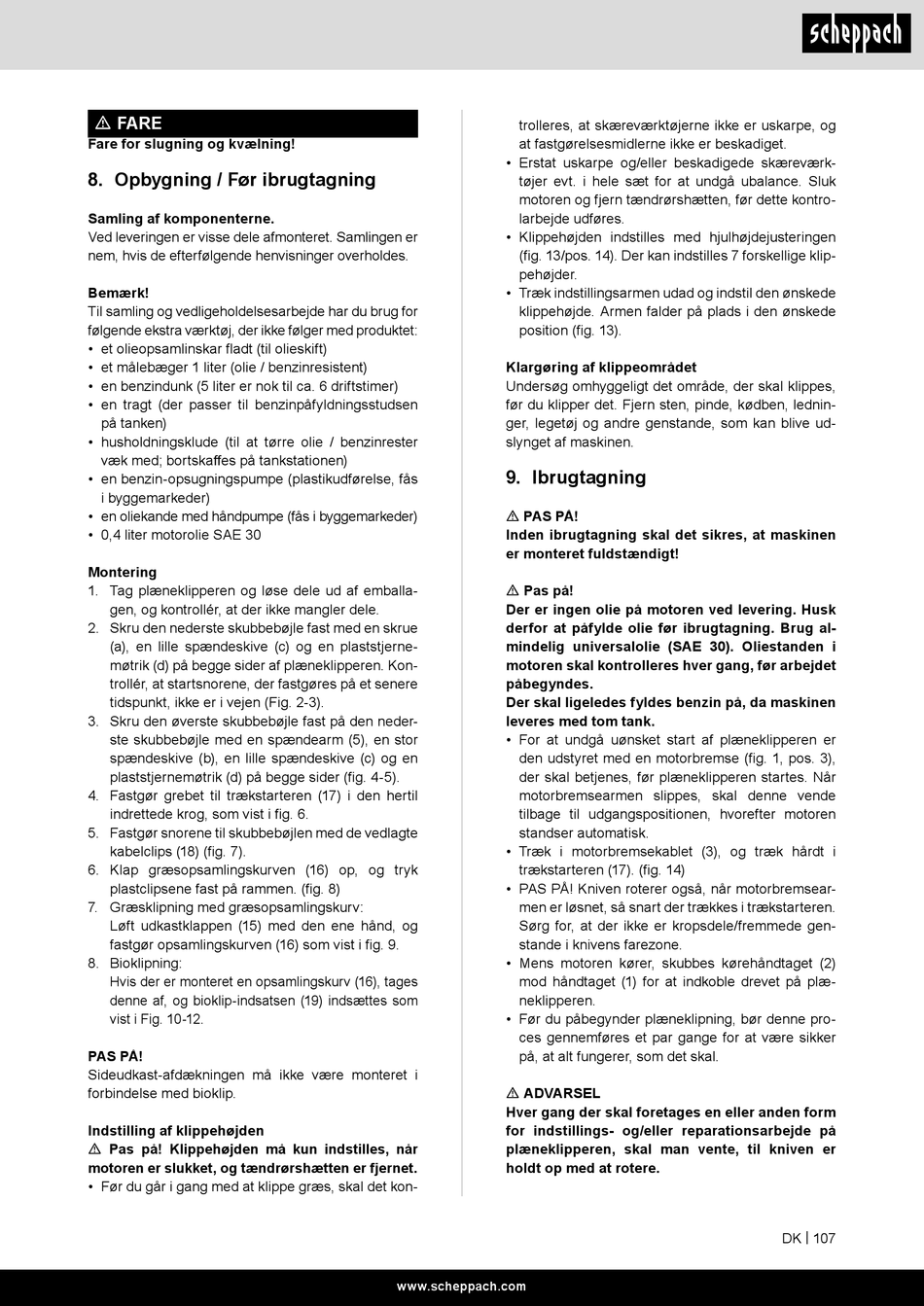

Scheppach MS161-46 Originalbetriebsanleitung Seite 107

m FARE
Fare for slugning og kvælning!
8. Opbygning / Før ibrugtagning
Samling af komponenterne.
Ved leveringen er visse dele afmonteret. Samlingen er
nem, hvis de efterfølgende henvisninger overholdes.
Bemærk!
Til samling og vedligeholdelsesarbejde har du brug for
følgende ekstra værktøj, der ikke følger med produktet:
• et olieopsamlinskar fladt (til olieskift)
• et målebæger 1 liter (olie / benzinresistent)
• en benzindunk (5 liter er nok til ca. 6 driftstimer)
• en tragt (der passer til benzinpåfyldningsstudsen
på tanken)
• husholdningsklude (til at tørre olie / benzinrester
væk med; bortskaffes på tankstationen)
• en benzin-opsugningspumpe (plastikudførelse, fås
i byggemarkeder)
• en oliekande med håndpumpe (fås i byggemarkeder)
• 0,4 liter motorolie SAE 30
Montering
1. Tag plæneklipperen og løse dele ud af emballa-
gen, og kontrollér, at der ikke mangler dele.
2. Skru den nederste skubbebøjle fast med en skrue
(a), en lille spændeskive (c) og en plaststjerne-
møtrik (d) på begge sider af plæneklipperen. Kon-
trollér, at startsnorene, der fastgøres på et senere
tidspunkt, ikke er i vejen (Fig. 2-3).
3. Skru den øverste skubbebøjle fast på den neder-
ste skubbebøjle med en spændearm (5), en stor
spændeskive (b), en lille spændeskive (c) og en
plaststjernemøtrik (d) på begge sider (fig. 4-5).
4. Fastgør grebet til trækstarteren (17) i den hertil
indrettede krog, som vist i fig. 6.
5. Fastgør snorene til skubbebøjlen med de vedlagte
kabelclips (18) (fig. 7).
6. Klap græsopsamlingskurven (16) op, og tryk
plastclipsene fast på rammen. (fig. 8)
7. Græsklipning med græsopsamlingskurv:
Løft udkastklappen (15) med den ene hånd, og
fastgør opsamlingskurven (16) som vist i fig. 9.
8. Bioklipning:
Hvis der er monteret en opsamlingskurv (16), tages
denne af, og bioklip-indsatsen (19) indsættes som
vist i Fig. 10-12.
PAS PÅ!
Sideudkast-afdækningen må ikke være monteret i
forbindelse med bioklip.
Indstilling af klippehøjden
m Pas på! Klippehøjden må kun indstilles, når
motoren er slukket, og tændrørshætten er fjernet.
• Før du går i gang med at klippe græs, skal det kon-
trolleres, at skæreværktøjerne ikke er uskarpe, og
at fastgørelsesmidlerne ikke er beskadiget.
• Erstat uskarpe og/eller beskadigede skæreværk-
tøjer evt. i hele sæt for at undgå ubalance. Sluk
motoren og fjern tændrørshætten, før dette kontro-
larbejde udføres.
• Klippehøjden indstilles med hjulhøjdejusteringen
(fig. 13/pos. 14). Der kan indstilles 7 forskellige klip-
pehøjder.
• Træk indstillingsarmen udad og indstil den ønskede
klippehøjde. Armen falder på plads i den ønskede
position (fig. 13).
Klargøring af klippeområdet
Undersøg omhyggeligt det område, der skal klippes,
før du klipper det. Fjern sten, pinde, kødben, lednin-
ger, legetøj og andre genstande, som kan blive ud-
slynget af maskinen.
9. Ibrugtagning
m PAS PÅ!
Inden ibrugtagning skal det sikres, at maskinen
er monteret fuldstændigt!
m Pas på!
Der er ingen olie på motoren ved levering. Husk
derfor at påfylde olie før ibrugtagning. Brug al-
mindelig universalolie (SAE 30). Oliestanden i
motoren skal kontrolleres hver gang, før arbejdet
påbegyndes.
Der skal ligeledes fyldes benzin på, da maskinen
leveres med tom tank.
• For at undgå uønsket start af plæneklipperen er
den udstyret med en motorbremse (fig. 1, pos. 3),
der skal betjenes, før plæneklipperen startes. Når
motorbremsearmen slippes, skal denne vende
tilbage til udgangspositionen, hvorefter motoren
standser automatisk.
• Træk i motorbremsekablet (3), og træk hårdt i
trækstarteren (17). (fig. 14)
• PAS PÅ! Kniven roterer også, når motorbremsear-
men er løsnet, så snart der trækkes i trækstarteren.
Sørg for, at der ikke er kropsdele/fremmede gen-
stande i knivens farezone.
• Mens motoren kører, skubbes kørehåndtaget (2)
mod håndtaget (1) for at indkoble drevet på plæ-
neklipperen.
• Før du påbegynder plæneklipning, bør denne pro-
ces gennemføres et par gange for at være sikker
på, at alt fungerer, som det skal.
m ADVARSEL
Hver gang der skal foretages en eller anden form
for indstillings- og/eller reparationsarbejde på
plæneklipperen, skal man vente, til kniven er
holdt op med at rotere.
www.scheppach.com
DK | 107
