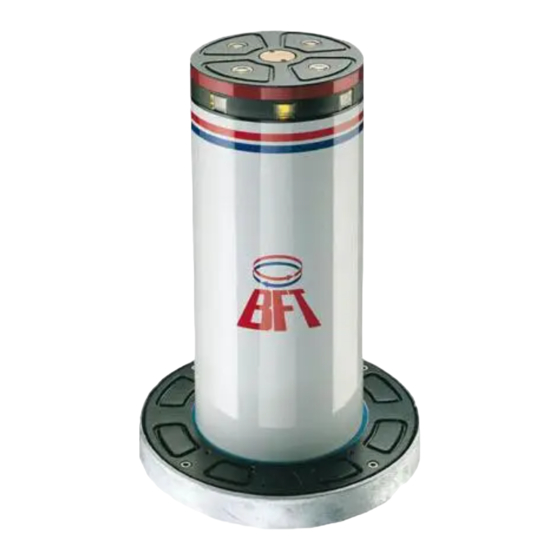

BFT Stoppy Installations- Und Gebrauchsanleitung
Versenkbarer poller zur absperrung von durchfahrten und haltezonen
Vorschau ausblenden
Andere Handbücher für Stoppy:
- Installations- und gebrauchsanleitung (32 Seiten) ,
- Installations- und gebrauchsanleitung (32 Seiten) ,
- Installations- und gebrauchsanleitung (13 Seiten)
Werbung
Quicklinks
D811319 / 07-05
8 0 2 7 9 0 8 1 8 6 4 1 6
VERSENKBARER POLLER
ZUR
ABSPERRUNG VON DURCHFAHRTEN UND HALTEZONEN
STOPPY
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
Werbung
Verwandte Anleitungen für BFT Stoppy
Inhaltszusammenfassung für BFT Stoppy
- Seite 1 D811319 / 07-05 8 0 2 7 9 0 8 1 8 6 4 1 6 VERSENKBARER POLLER ABSPERRUNG VON DURCHFAHRTEN UND HALTEZONEN STOPPY INSTALLATIONS-UND GEBRAUCHSANLEITUNG Via Lago di Vico, 44 36015 Schio (VI) Tel.naz. 0445 696511 Tel.int. +39 0445 696533 Fax 0445 696522 Internet: www.bft.it...
- Seite 2 STOPPY - Ver. 04...
- Seite 3 Mit der Steuerung PERSEO lassen sich bis zu vier versenkbare Poller gleichzeitig ansteuern. Neben der Grundversion STOPPY sind Modelle der Serie “L” erhältlich, die mit Signalblinkleuchten ausgestattet sind und - auf Anfrage - Modelle der Serie “R”, durch deren Vorerwärmung sich der versenkbare Poller auch bei besonders strenger Kälte (bis zu –25°C) einsetzen läßt.
- Seite 4 Sicherheitsbestimmungen. Wir bestätigen, daß es mit folgenden gleichzeitig ansteuern. Europäischen Richtlinien übereinstimmt: 89/336/EWG, 73/23/EWG, 98/ Neben der Grundversion STOPPY ist ein Modell mit folgender Sonderaus- 37/EWG (und nachfolgende Änderungen). stattung verfügbar: 4 nach oben und 8 seitlich ausgerichtete Signalleuchten sowie eine Vorerwärmung mit 100W und die Anschlußmöglichkeit eines Magnet- 1) ALLGEMEINE SICHERHEITSVORSCHRIFTEN strenger Kälte (bis zu –25°C) einsetzen läßt.
- Seite 5 OFF=aus ON=2 Sek. vor jedem Vorgang mit bei Stromausfall wechselndem Grün-Rot-Signal der Ampel 15-16 Ausgang Signal-LED STOPPY 24 V~ (bis zu 4 parallel schaltbar) vor jeder Schließung 0,8 A max, gelbe Drähte. 7 LED OK AP 17-18 potentialfreier Ausgang AUX (NO) zeitgeschaltet von 2 bis 120 Sek.
-
Seite 6: Montage
Lage des Endschalters im Verhältnis zum Sensor S beachtet werden. Sind die Poller mit Alarmsensor ausgestattet, achten Sie auf die Position des Magneten T auf dem Flansch. Er muß mit der Lage des auf dem Zylinder fixierten Sensors U übereinstimmen. STOPPY... - Seite 7 Zylinderkopf abziehen und Zylinder entfernen (vorgehen wie in Punkt 1 und 2). Den Zapfen (M) und die Führungsschiene (N) abziehen. Den Kolben (L) herausnehmen und den Deckel der Abzweigdose abschrauben und die Dichtung ersetzen. Bei dem Zusammenbau des Stoppy darauf achten, dass die Kabel in den Kabelführungen verlegt werden und die Bewegung des Zylinders nicht behindert.
- Seite 8 Fig. 1 Fig. 2 Bodenniveau Fig. 3 3 x 1 , 5 m 2 x 1 , 5 m 3 x 1 3 x 1 STOPPY-...
- Seite 9 ANT. def. Öffnung APRI def. Schließung CHIUDI Orange (Ausgang für eine externe Alarmanlage bei Stoppy LAR) ALARM Orange (Ausgang für eine externe Alarmanlage bei Stoppy LAR) Die Anschlüsse Endschalter (grün), Bremse (weiß), Signal-LEDs (gelb), Vorheizung (rot) und Alarmausgang (orange) sind nicht gepolt. Die Kabel mit derselben Farbe NIEDERSPANNUNG LIEGT AN FOLGENDEN KLEMMEN AN: können somit vertauscht werden.
- Seite 10 Fig. 5 STOPPY-...
- Seite 11 Fig. 6 Fig. 7 10 - STOPPY...
- Seite 12 Reihe anschließen Grün (Endschalter) FCA1 FCA2 FCA3 FCA4 STOP Gelb (Signal-LEDs) parallel anschließen Gelb (Signal-LEDs) LED1 LED2 LED3 LED4 Weiß (Selbsthemmung) parallel anschließen Weiß (Selbsthemmung) 40W max. Braun (Schließung) parallel anschließen Blau (gemeinsam) Schwarz (Öffnung) STOPPY STOPPY STOPPY STOPPY STOPPY-...
- Seite 13 BFT Torantriebssysteme GmbH BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 automatisch gut Internet: www.bft-torantriebe.de eMail: service@bft-torantriebe.de...
