Prace nastawcze
5 Prace nastawcze

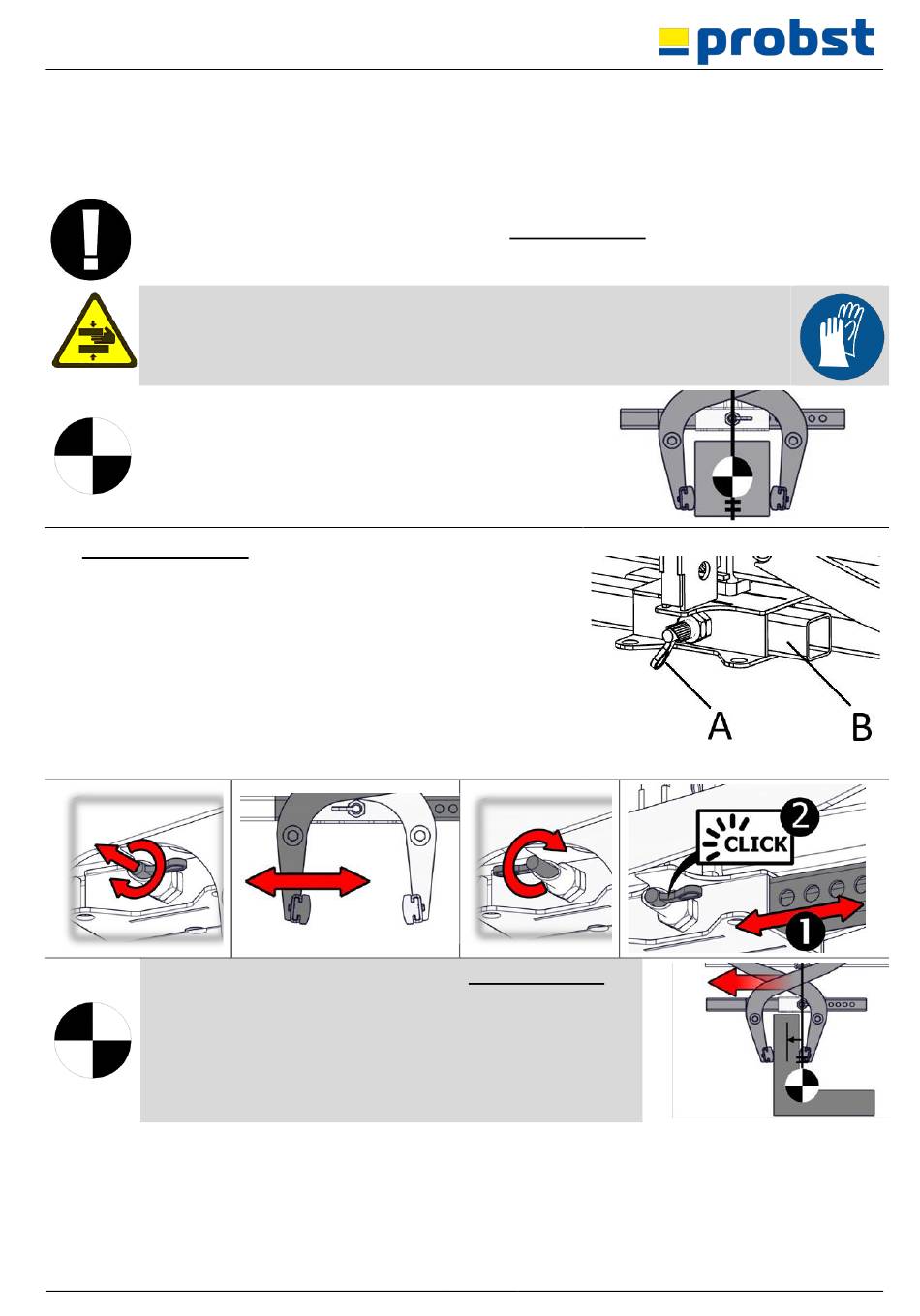

5.1 Ustawienie zakresu chwytania
Przed podniesieniem i przestawieniem ładunku należy koniecznie ustawić odpowiedni zakres
chwytania.
Zachować ostrożność podczas ustawiania zakresu chwytania.
Niebezpieczeństwo obrażeń rąk! Używać rękawic ochronnych. →
Zakres chwytania musi być zasadniczo ustawiony
symetrycznie, aby podczas podnoszenia ładunek
zwisał poziomo. Oznacza to, że w obu rurach
prostokątnych (B) rygiel musi znajdować się w
odpowiadających sobie przeciwległych otworach.
•
Pod żadnym pozorem nie ustawiać zakresu chwytania z obu stron
jednocześnie.
Zawsze najpierw ustawić zakres chwytania z jednej, a potem z
drugiej strony.
•
Pociągnąć rygiel sprężynowy (A) w górę, obrócić o 180° i
zablokować w nacięciu.
•
Przesunąć rurę prostokątną (B), aż zakres chwytania będzie ok. 5
cm większy od ładunku.
•
Ponownie pociągnąć w górę rygiel sprężynowy (A) i obrócić o 180°.
•
Przesuwać rurę prostokątną (B) w jedną i w drugą stronę tak długo,
aż rygiel sprężynowy (A) zatrzaśnie się w odpowiednim otworze.
Podczas chwytania bloków L-kształtnych należy koniecznie
ustawić zakres chwytania asymetrycznie (ze względu na
środek ciężkości bloku L-kształtnego, tak aby podczas
podnoszenia zwisał on poziomo). Oznacza to, że w obu rurach
prostokątnych (B) rygiel NIE może znajdować się w
odpowiadających sobie przeciwległych otworach
(dopuszczalne jest ustawienie asymetryczne do maks. 2
otworów).
