Mise en service | Programmation de l'émetteur
Il est particulièrement important, sur le RolTop/D+ 868 de
type S, suivant la plaque de montage ou la plaque d'adap-
tateur utilisée, d'enlever la plaque vissée avant un rempla-
cement de câble.
Branchement uniquement en l'absence de tension, met-
tez pour cela le câblage du moteur hors tension.
1 Pousser le verrouillage de la prise de l"appareil vers le
câble à l'aide d'un tournevis adapté.
2 Déconnecter la prise.
3 Mettez la prise de l'appareil jusqu'à l'enclenchement du
verrouillage.
Branchement et débranchement de la prise de l'ap-
pareil
État de livrai- Déconnexion de
son la fiche

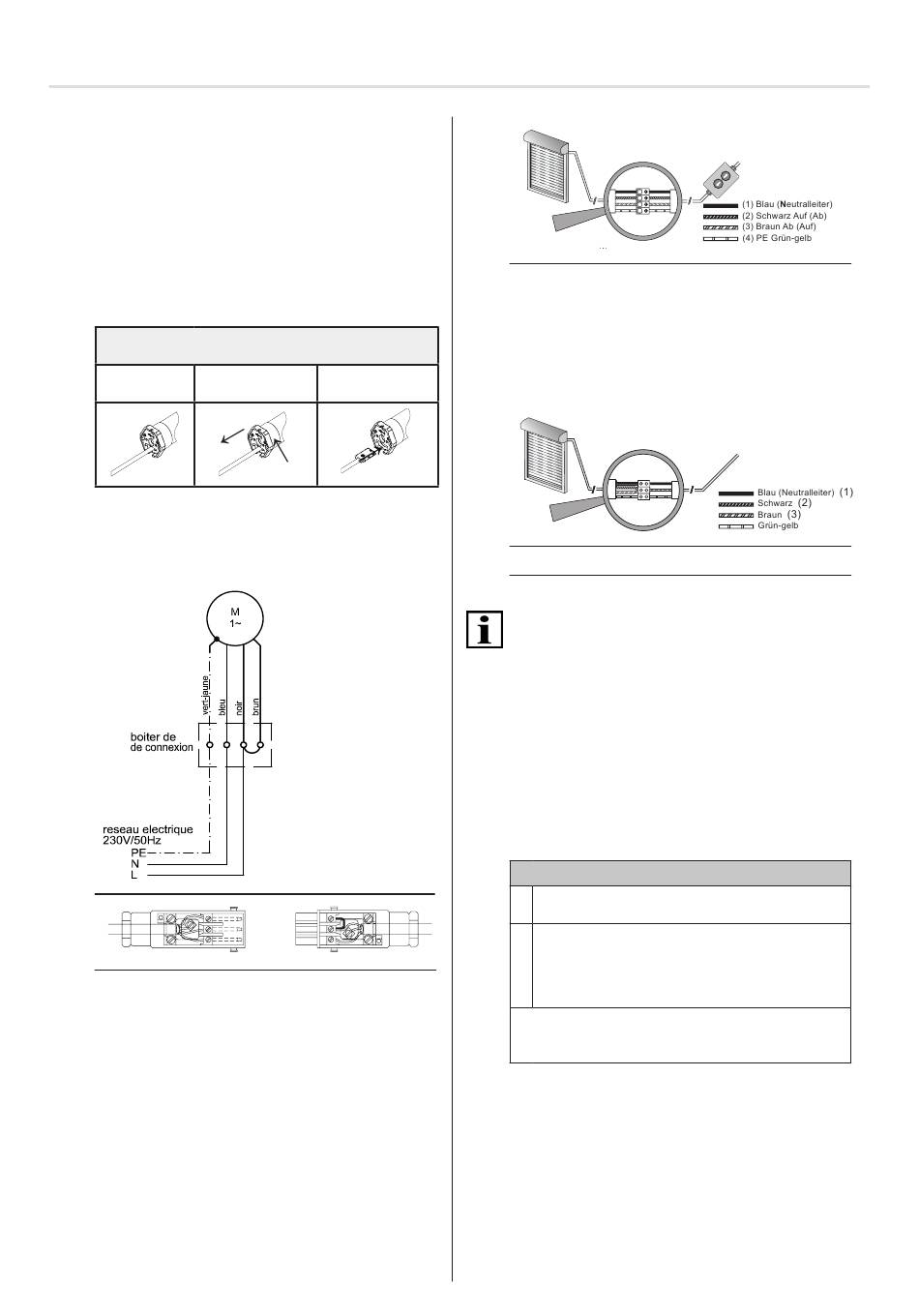

Fig. 4: Branchement et débranchement de la prise de
l'appareil
5.3 Exemple de raccordement
RolTop/D+ 868 230 V / 50 Hz
Fig. 5: Plan de câblage RolTop/D+ 868 230 V / 50 Hz et
pose du câble avec raccord enfichable Hirschmann
STAS-3 (avec pont)
5.4

Mise en service

5.4.1 Raccordement pour câble de montage
Au lieu du raccordement fixe, vous pouvez également, pour
faciliter le réglage utiliser le câble de montage elero. Ceci
n'est cependant pas nécessaire.
Connexion de la
fiche
3
1
2
3
2
1
© elero GmbH
Fig. 6: Raccordement pour câble de montage
5.4.2 Raccordement radio (mode émetteur)
La mise en service avec l'émetteur mural/manuel elero
(apprentissage d'un émetteur elero pour le mode radio du
RolTop/D+ 868) est effectuée suivant la description corres-
pondante („Apprentissage émetteur") de l'émetteur elero.
Voir également chapitre 5.5 „Apprentissage émetteur".
Fig. 7: Raccordement radio (mode émetteur)
Important
Une fois le montage de l'entraînement abouti, l'entraîne-
ment doit être déplacé au total 3 fois vers la position finale
basse et 3 fois dans la position finale haute. L'entrainement
doit s'arrêter chaque fois de lui-même.
La protection du tablier ne s'adapte à ce dernier qu'après
un déplacement complet et ininterrompu vers le haut et vers
le bas.
5.4.3 Modifier/Effacer les positions finales
Il n'est pas possible de modifier / effacer une seule position
finale, mais uniquement de la paire (position finale basse et
haute en même temps).
Suite à une brève coupure réseau, le moteur est prêt à
l'effacement durant 5 minutes.

Modifier/Effacer les positions finales

1
Rétablir l'alimentation en tension après la coupure
réseau.
2
Appuyez simultanément dans une position centrale
du tablier avec le câble de montage ou l'émetteur
apprenti les deux touches directionnelles (▲ et ▼)
et maintenez-les appuyées jusqu'à ce que le moteur
fasse un aller retour rapide.
La suppression du paramétrage des postions finales est
terminée.
Les positions finales peuvent être réglées à nouveau.
5.4.4 Programmer et/ou effacer d'autres
positions du tablier
Programmer et/ou effacer une position intermédiaire :
voir le manuel de l'émetteur elero.
Programmer et/ou effacer une position intermédiaire :
voir le manuel de l'émetteur elero.
FR | 5
