MHZ ALTO Montageanleitung Seite 8

Montageanleitung Außenbeschattung ALTO
Technische Daten
Breite: Rasterbreite von 90 cm bis 550 cm
bei Einzelanlagen oder 2 Anlagen nebeneinander - Bestellmaß = Rasterbreite
bei Anlagen gekoppelt
bei Einzelanlage Nischenbefestigung
Ausfall: Ausfall von 100 cm bis 600 cm (Fläche pro Feld max. 28m²)
Dachneigung: Dachneigungswinkel von 0° bis 45°
Laufrichtung waagrecht oder schräg von oben nach unten
Bei Laufrichtung schräg von unten nach oben Montagehinweis auf Seite 21 beachten!

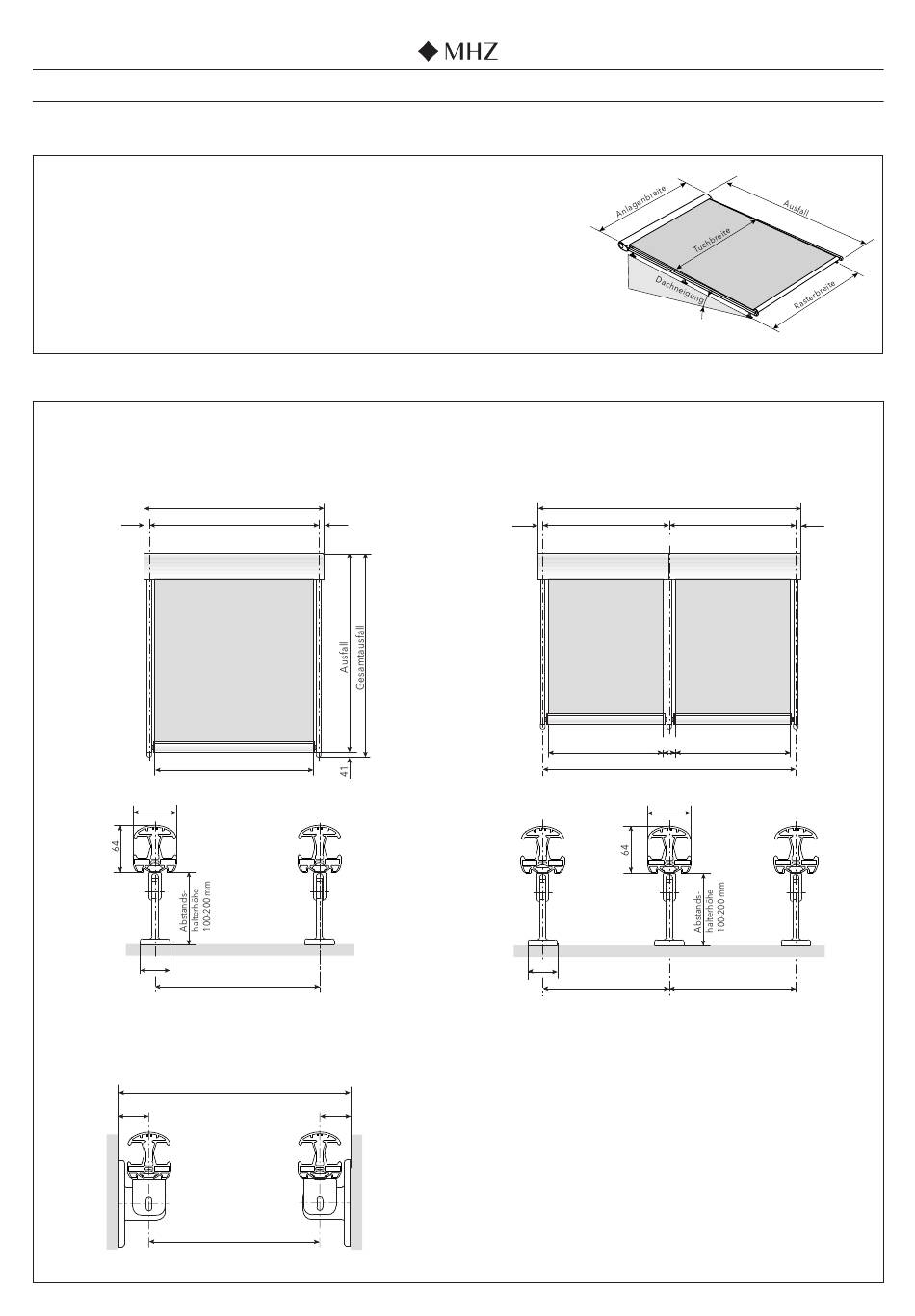

Ausladung und Achsmaße
Einzelanlage
Gesamtbreite (Rasterbreite +74)
37 Rasterbreite
Tuchbreite (Rasterbreite -125)
59
40
Nischenbefestigung
Rasterbreite = lichte Breite - 104
52
Seite 8
- Bestellmaß = Gesamtrasterbreite
- Bestellmaß = Rasterbreite = lichte Breite - 104 mm
37
Rasterbreite
52
Rasterbreite
2 Anlagen gekoppelt
Gesamtbreite (Gesamtrasterbreite +74)
37
Rasterbreite 1
Tuchbreite
120
(Rasterbreite -125)
Gesamtrasterbreite
59
40
Rasterbreite 1
Technische Änderungen vorbehalten, Ausgabe 03.2025
37
Rasterbreite 2
Tuchbreite
(Rasterbreite -125)
Rasterbreite 2
Alle Maßangaben in mm
