7.7 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.

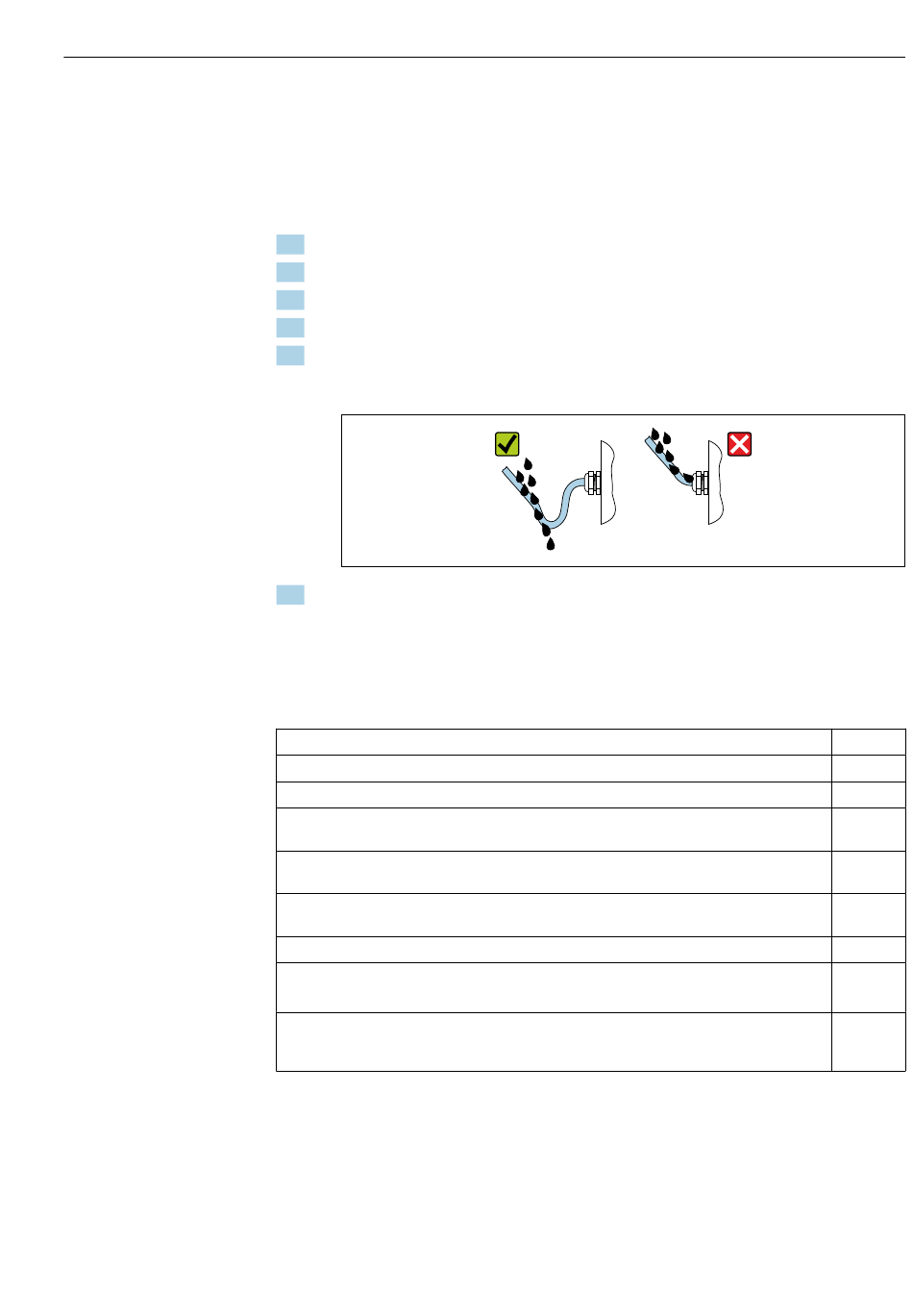

5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").

6. Die mitgelieferten Kabelverschraubungen bieten keinen Gehäuseschutz, wenn sie
nicht verwendet werden. Sie müssen daher durch Blindstopfen ersetzt werden, die
dem Gehäuseschutz entsprechen.
7.8 Anschlusskontrolle
Sind Gerät und Kabel unbeschädigt (Sichtprüfung)?
Entsprechen die verwendeten Kabel den Anforderungen →  27?
Sind die montierten Kabel zugentlastet und fest verlegt?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  33?
Je nach Geräteausführung:
Sind alle Gerätestecker fest angezogen →  30?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
→  121?
Ist die Klemmenbelegung →  28 oder Pinbelegung Gerätestecker →  29 korrekt?
Wenn Versorgungsspannung vorhanden:
Leuchtet die Power-Leuchtdiode auf dem Elektronikmodul des Messumformers grün →  12?
Je nach Geräteausführung:
• Sind die Befestigungsschrauben mit dem korrekten Anziehdrehmoment angezogen?
• Ist die Sicherungskralle fest angezogen?
Elektrischer Anschluss
