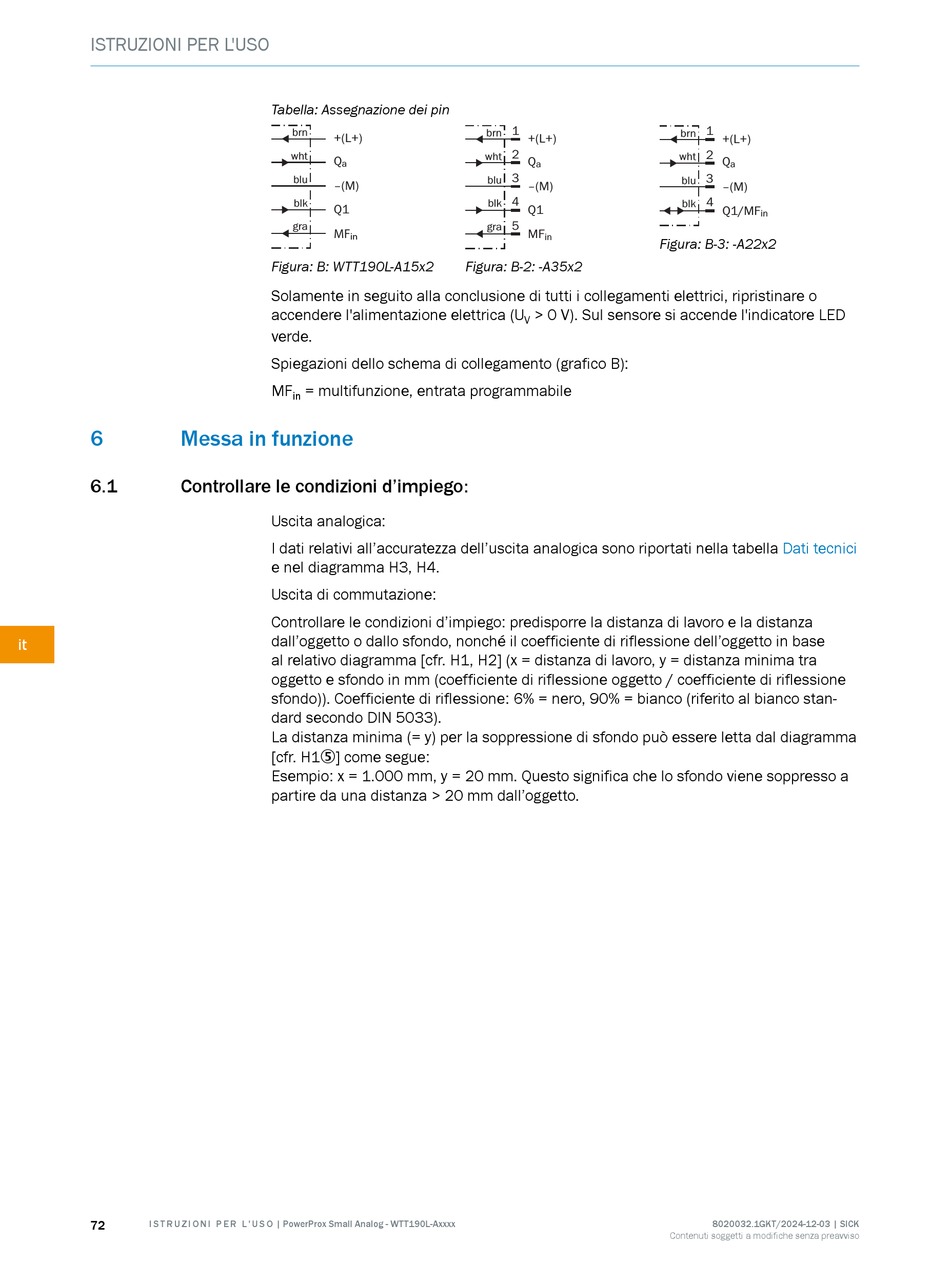

ISTRUZIONI PER L'USO
6 Messa in funzione
6.1 Controllare le condizioni d'impiego:
it
72 I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx
Tabella: Assegnazione dei pin
brn
+(L+)
wht
Q
a
blu
–(M)
blk
Q1
gra
MF
in
Figura: B: WTT190L-A15x2
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione elettrica (U
verde.
Spiegazioni dello schema di collegamento (grafico B):
MF = multifunzione, entrata programmabile
in
Uscita analogica:
I dati relativi all'accuratezza dell'uscita analogica sono riportati nella tabella
e nel diagramma H3, H4.
Uscita di commutazione:
Controllare le condizioni d'impiego: predisporre la distanza di lavoro e la distanza
dall'oggetto o dallo sfondo, nonché il coefficiente di riflessione dell'oggetto in base
al relativo diagramma [cfr. H1, H2] (x = distanza di lavoro, y = distanza minima tra
oggetto e sfondo in mm (coefficiente di riflessione oggetto / coefficiente di riflessione
sfondo)). Coefficiente di riflessione: 6% = nero, 90% = bianco (riferito al bianco stan‐
dard secondo DIN 5033).
La distanza minima (= y) per la soppressione di sfondo può essere letta dal diagramma
[cfr. H15] come segue:
Esempio: x = 1.000 mm, y = 20 mm. Questo significa che lo sfondo viene soppresso a
partire da una distanza > 20 mm dall'oggetto.
1
brn
+(L+)
2
wht
Q
a
3
blu
–(M)
4
blk
Q1
5
gra
MF
in
Figura: B-2: -A35x2
> 0 V). Sul sensore si accende l'indicatore LED
V
1
brn
+(L+)
2
wht
Q
a
3
blu
–(M)
4
blk
Q1/MF
in
Figura: B-3: -A22x2
Dati tecnici
8020032.1GKT/2024-12-03 | SICK
Contenuti soggetti a modifiche senza preavviso
