11. IMPIANTO ELETTRICO "VARSC"
Installazione da eseguire dall'utilizzatore

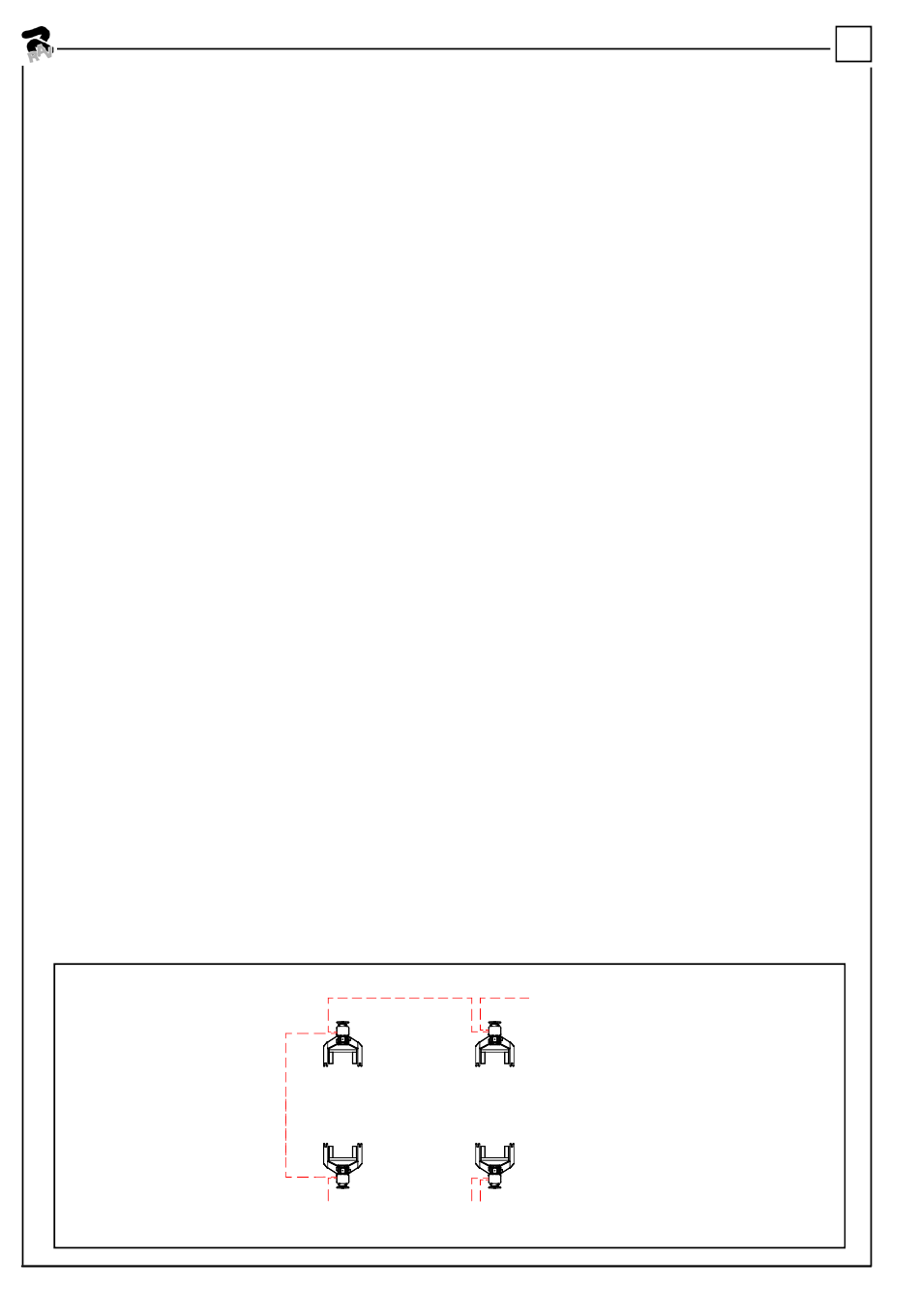

11. WIRING DIAGRAM "VARSC"
Power installations must be made by the user.
11. ELEKTROANLAGE "VARSC"
Netzanschluss durch Elektrofachkräfte
VAR SC
SA
P5
P4
P2
P1
PEM
M
K2
K1
IG
FU2
FU1
FCP1/2 PROXIMITI/ENCODER PER RILEVAMENTO MOTO
FC1
F
EV2
EV1
CNF
CB
BP
CA - Cavi di segnale per connessione dati tra le colonne - Signal cables for connecting data between the columns
172
All manuals and user guides at all-guides.com
AVVISATORE ACUSTICO CARRELLI AD ALTEZZA PERICOLOSA
PULSANTE DI PARCHEGGIO
PULSANTE MOVIMENTO IN SINGOLO
PULSANTE DI DISCESA
PULSANTE DI SALITA
PULSANTE DI EMERGENZA A FUNGO
MOTORE ELETTRICO 2200W 24VDC
RELE' 2 COMANDO MOTORE
RELE' 1 COMANDO MOTORE
INTERRUTTORE GENERALE ALIMENTAZIONE SCHEDA
FUSIBILE PROTEZIONE 24V 5x20T 10A 250V
FUSIBILE PROTEZIONE LINEA MOTORE 125A 80VDC TIPO FRTB
FINECORSA DISCESA
FERRITE
ELETTROVALVOLA COMANDO ARPIONE
ELETTROVALVOLA DISCESA
CONNETTORI FEMMINA CAVI COMUNICAZIONE
CARICABATTERIE
SERIE DI BATTERIE AL PIOMBO ACIDO 12V 100Ah AGM
SA ACOUSTIC ALARM FOR CARTS AT A DANGEROUS HEIGHT
P5 PARK BUTTON
P4 SINGLE PUSH-BUTTON
P2 LOWERING PUSH-BUTTON
P1 LIFTING PUSH-BUTTON
PEM EMERGENCY PUSH-BUTTON
M ELECTRIC MOTOR 2200W 24VDC
K2 RELAY 2 MOTOR CONTROL
K1 RELAY 1 MOTOR CONTROL
IG MASTER SWITCH FOR BOARD SUPPLY
FU2 SAFETY FUSE 24V 5x20T 10A 250V
FU1 MOTOR SAFETY LINE FUSE 125A 80VDC TIPO FRTB
FCP1/2 PROXIMITY/ENCODER FOR MOTION DETECTION
FC1 DESCEND LIMIT SWITCH
F FERRITE
EV2 HOOK CONTROL SOLENOID VALVE
EV1 DESCEND SOLENOID VALVE
CNF FEMALE CONNECTORS CABLE COMMUNICATIONS
CB CHARGER
BP LEAD ACID BATTERY SERIES 12V 100Ah AGM
CA
(Cod. 19809)
11. INSTALLATION ELECTRIQUE "VARSC"
Installation à effectuer par l'utilisateur
11. INSTALACIÓN ELECTRICA "VARSC"
Instalación que debe efectuar el utilizador
