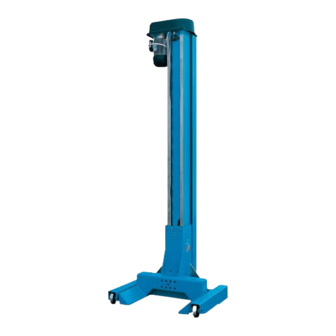

RAVAGLIOLI RAV232 NL Bedienungsanleitung
Hebebühne mit unabhängigen säulen
Vorschau ausblenden
Andere Handbücher für RAV232 NL:
- Handbuch (40 Seiten) ,
- Bedienungsanleitung (88 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
- Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a
Servizio assistenza tecnica: RAVAGLIOLI S.p.A - 40037 Pontecchio Marconi - Bologna Italia - Via 1° Maggio, 3
- For any further information please contact your local dealer or call:
- Im Zweifelsfall ober bei Rückfragen wenden Sie sich bitte an den nächsten Wiederverkäufer oder direkt an:
- Pour tout renseignement complémentaire s'adresser au revendeur le plus proche ou directement à:
- En caso de dudas, para eventuales aclaraciones, póngase en contacto con el distribudor más próximo ó diríjasie directamente a:
RAV232 NL
RAV234 NL
RAV236 NL
SOLLEVATORE A COLONNE INDIPENDENTI
INDEPENDENT POST LIFT
HEBEBÜHNE MIT UNABHÄNGIGEN SÄULEN
ELEVATEUR A COLONNES INDEPENDANTES
ELEVADOR DE COLUMNAS INDEPENDIENTES
Redatto da ESSEBI (Bologna)
RAVAGLIOLI S.p.A. - After Sales Service - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italy
RAVAGLIOLI S.p.A. - Kundendienst - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italien
RAVAGLIOLI S.p.A. - Service Après-Vente - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italie
RAVAGLIOLI S.p.A. - Servicio Post Venta - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italia
0525-M004-1 Rev. n. 3 (02-2009)
0525-M004-1
Tel. (051) 6781511 - Telex 510697 RAV I - Fax (051) 846349
Phone +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Telefon +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Tél. +39 (051) 6781511 - Télex 510697 RAV I - Fax: +39 (051) 846349
Tel. +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Manuale valido per i
seguenti modelli:
RAV232 NL
RAV234 NL
RAV236 NL
