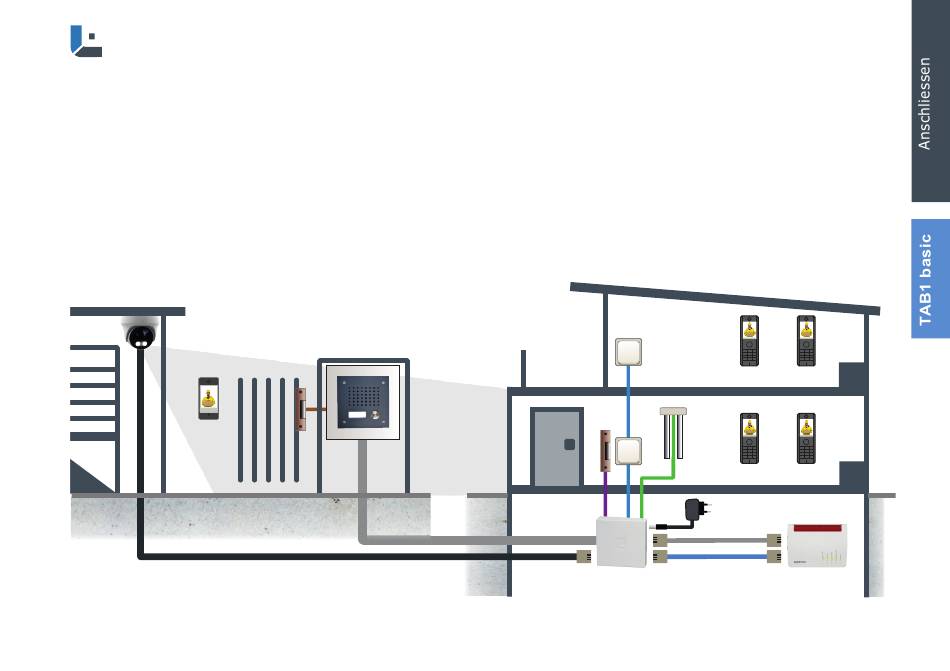

Anschliessen: Der Übersichtsplan
Um Ihnen die zahlreichen Anwendungsmöglichkeiten
zu zeigen, haben wir sogenannte Planungsunterlagen
für das Türsprechmodul. Dort finden Sie eine Vielzahl von
Planungsideen um Ihren Anwendungswunsch umzusetzen.
Die Planungsunterlagen können Sie zusammen mit anderen
Anleitungen im L-TEK Shop beim Türsprechmodul unter
Download herunterladen.
Türsprechmodul TAB1 basic
Jeder Planungvorschlag setzt sich aus zwei Grafiken
zusammen. Das sind der Übersichtsplan und der Anschlussplan.
Der
Haus befinden und wie die Leitungen verlaufen.
Der
anzuklemmen sind.
Übersichtsplan zeigt die Komponenten, wo sie sich im
Anschlussplan
zeigt wie die einzelnen Adern der Leitungen
