L-TEK TeleSWITCH mini Kurzanleitung

Kurzanleitung TeleSWITCH mini
Vorbereitung
Das Schaltmodul TeleSWITCH mini mit dem mitgelieferten Netzteil verbinden und mit dem RJ11 Kabel an einen freien
a/b-Port des DSL Routers bzw. Telefonanlage anschliessen, alternativ über Klemmen a/b anschliessen.
Die eingebaute Halteschaltung HS überbrücken (Drahtbrücke).
Programmieren
Zum Programmieren den Taster PROG ca. 2 Sekunden gedrückt halten bis LED PROG leuchtet.
Das Schaltmodul TeleSWITCH mini ist nun bereit zum Programmieren. Damit die Eingabe einer Funktion erkannt
wird müssen die Ziffern zügig hintereinander eingeben werden. Die Pause zwischen zwei Ziffern darf
max. 6 Sekunden betragen. Eine erfolgreiche Programmierung wird durch den Quittungston bestätigt.
Programmiervorgang
Rufen Sie den Port an dem das Schaltmodul TeleSWITCH mini angeschlossen ist. Das Schaltmodul TeleSWITCH mini belegt
sofort die a/b-Leitung (LED ON leuchtet dauerhaft). Sie können mit dem Programmieren beginnen.
Nach dem Programmieren
Betätigen Sie erneut den Taster PROG für 2 Sekunden. LED PROG erlischt. Quittungstöne werden damit
ebenfalls abgeschaltet. Ist das Schaltmodul TeleSWITCH mini selbst das Endgerät muß die Brücke HS erhalten bleiben.
Wird das Schaltmodul TeleSWITCH mini in die Zuleitung zu einem Endgerät geschaltet, entfällt die Brücke HS, da das
Endgeärt selbst abhebt. Das Endgerät kann eine Türsprechanlage, Telefon, Anrufbeantworter oder Faxgerät sein.
Bei Schalten mit Rufstrom wird ebenso keine Halteschaltung benötigt, da kein abgehobener Zustand erforderlich ist.
# * #
*
Betriebsart auswählen: eine neu eingegebene Funktion überschreibt die bestehende Funktion
1 0
* *
1 1
1..9999
#
*
1 2
*
*
1 3
1..9999
* #
1 4 - 9
* *
Aktivierungsnummer: für die Funktionen Zeitschalten und EIN- / AUS Schalten
nnnn
1
#
* *
© L-TEK Telekommunikation Stand April 2021

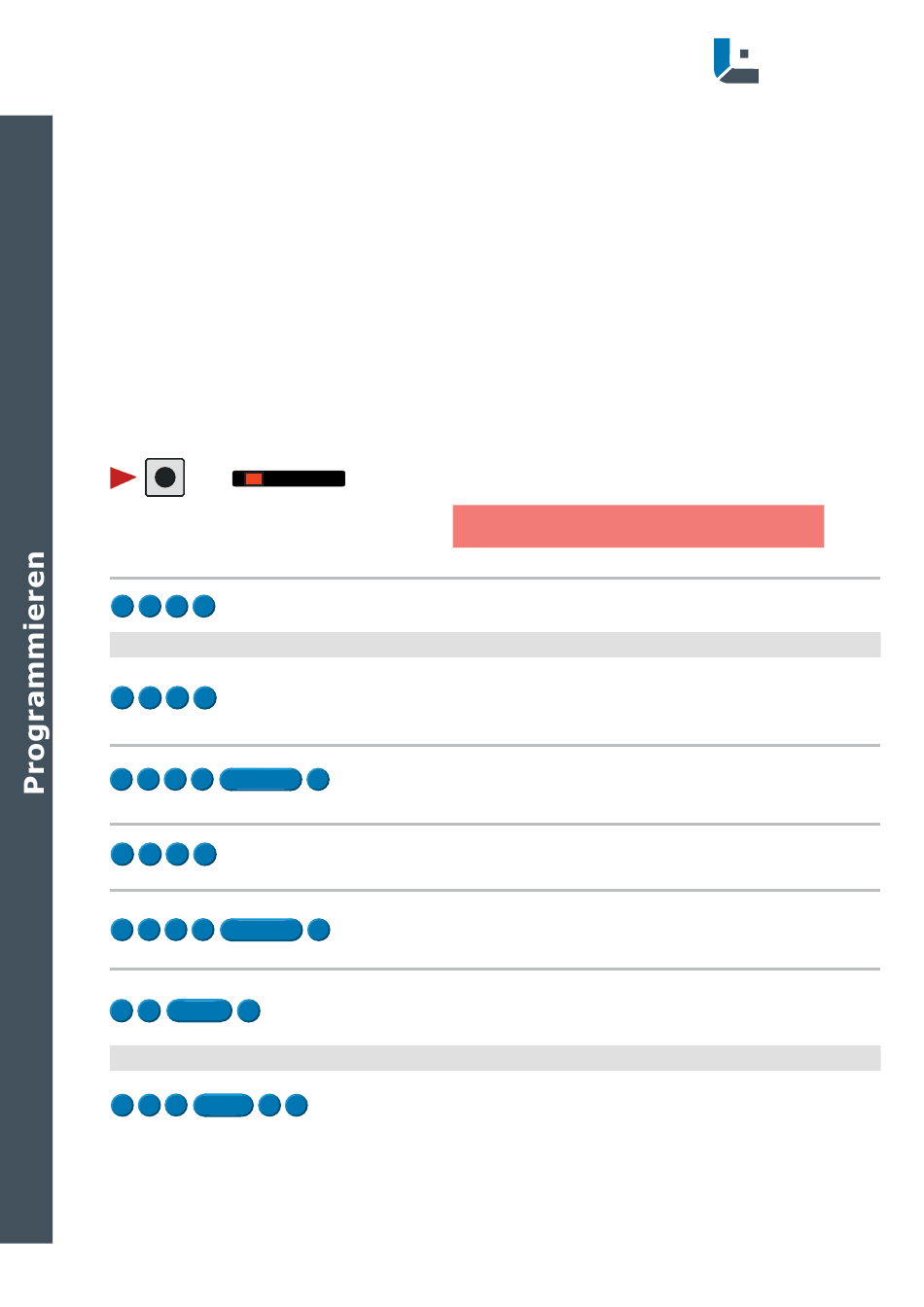

Programmieren EIN PROG Taster für 2 Sekunden drücken
PROG
LED PROG leuchtet.
Während eingeschalteter Programmierung ist das
Schaltmodul TeleSWITCH mini nicht betriebsbereit
Rücksetzen in Grundzustand
Uhrzeitsteuerung
das Relais S wird mit der eingestellten Uhrzeit geschaltet
Zeitschalten
*
Schaltrelais S schaltet für die eingestellte Zeit 1-9999 Sek. ein
(bei Eingaben von 01-09 wird nur kurz für 0,1 - 0,9 Sek. geschaltet)
Ein-/Aus Schalten
Schaltrelais S schaltet beim ersten Anruf ein
und beim zweiten Anruf wieder aus
Rufstrom-Schalten auf Zeit
*
Schaltrelais S schaltet für die eingestellte Zeit 1-9999 Sek. ein
(bei Eingaben von 01-09 wird nur kurz für 0,1 - 0,9 Sek. geschaltet)
Rufstrom-Schalten Signal
Schaltrelais S schaltet bei Rufstrom
mit den Intervallen 4-9
Aktivierungsnummer speichern
#
für Zeitschalten oder Ein-/Aus Schalten
1 bis 4 Ziffern lang
erlaubte Ziffern 1 - 0, und Raute
(* ist nicht zulässig)
T EK
Telekommunikation
5
#1
- 1 -
