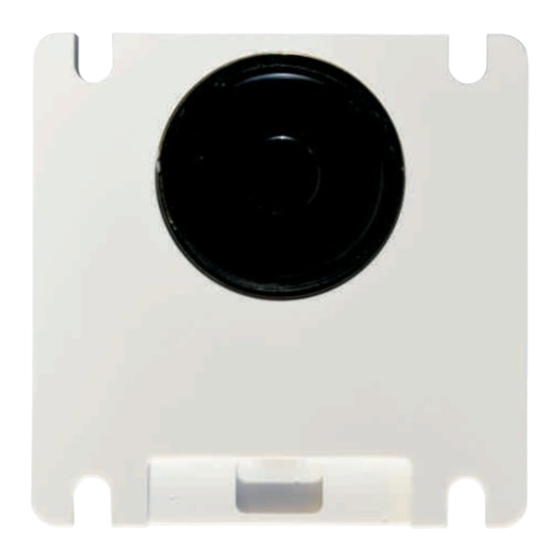

- Seite 1 Telecom Türsprechmodul TAB1 / TAB4 Anschluss an a/b-Nebenstellen von DSL Routern mit analogem Port und Telefonanlagen universeller Einbau in Türstationen Montage- und Bedienungsanleitung Deutsch www.l-tek.net...
- Seite 2 Versionen Türsprechmodul TAB1 / TAB4 TAB1 Rückseite TAB4 Rückseite www.l-tek.net...
- Seite 3 Inhalt Versionen Inhalt Leistungsmerkmale Allgemeine Informationen Bestimmungsgemäßer Betrieb Sicherheitshinweise Rücknahme und Recycling Funktionsweise des TAB1 / TAB4 Montageprinzip Übersichtssplan Anschlußplan Funktionstest Programmierung Bedienung Technische Daten Technischer Support Leistungsmerkmale Türöffnersteuerung mit einstellbarer Ansprechzeit 1/4 Klingeltaster programmierbar für interne und externe Anrufe 4-stufige Außenlautstärkeeinstellung mit LED-Anzeige...
- Seite 4 Türsprechmoduls durch eingedrungenes Wasser aufgrund mangelhaft durchgeführter Montage und Abdichtung ist nicht von der Gewährleistung umfasst. L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, an denen der Türöffner durch die vorliegende Türsprechstelle gesteuert wird. Die Türstation ist in jedem Fall nur in Kombination mit einer klassischen Schließvorrichtung zu verwenden.
- Seite 5 Nach dem Elektro- und Elektronik- gerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben. www.l-tek.net...
- Seite 6 Ablauf der Haltezeit. Weitere Funtionen z.B. Schaltfunktionen für Hoflicht, Garagentor usw. und vieles mehr sind mit dem L-TEK a/b-Schaltmodul möglich. Das a/b-Schaltmodul kann an beliebiger Stelle auf die Leitung zwischen Haus und Türstation aufgeschaltet werden. Es ist kein zusätzliches Netzgerät und Leitungen erforderlich.
- Seite 7 Montageprinzip Das Türsprechmodul kann durch kleine Abmessungen in vielen Türstationen eingebaut werden. Beim L-TEK Montageprinzip wird hinter der Frontplatte der Türstation im Abstand von ca. 3mm eine Apapterplatte angebracht. Erst nach dem Einbau dieser Adapterplatte wird das Türsprechmodul angeschraubt. Dies hat eine Reihe von Vorteilen: - Das Türsprechmodul wird dadurch schonend eingebaut, weil es...
- Seite 8 Die Adaterplatten zusammen mit Schraubmaterial finden Sie im L-TEK Onlinshop als Montage Kit in verschiedenen Ausführungen. Die Grafik zeigt, dass durch die L-TEK Montagetechnik das Türprech- modul auch bei ungünstigen Verhältnissen weitgehend geschützt bleibt. Gegebenenfalls eindringender Regen wird am Türsprechmodul vorbeigeleitet.
- Seite 9 Übersichtsplan Beleuchtung Türöffner Türstation DSL Router Klingeltrafo VT12 Türgong Türmagnet Dieser Übersichtsplan soll lediglich das Prinzip veranschaulichen. Alle Komponenten werden über polungsfreie Zweidrahtverbindungen angeschlossen. Eine Vielzahl von Anschlussplänen für die unterschiedlichsten Anwendungsfälle finden Sie im L-TEK Onlineshop zum Download. www.l-tek.net...
- Seite 10 Anschlußplan einfaches Beispiel mit Telefonanlage Den für Sie passenden Anschlußplan können Sie im L-TEK Onlineshop herunterladen. www.l-tek.net...
- Seite 11 Außenlautstärke (ruhiges Wohngebiet) normale Außenlautstärke (Ortsbereich) erhöhte Außenlautstärke (Stadtgebiet) maximale Außenlautstärke (Baustelle, Industriegebiet) LED PROG Anzeige der Programmierbreitschaft. Sie wird durch den Schiebeschalter aktiviert. Ist das LED PROG aus ist das Türsprechmodul gesperrt und kann nur mit PIN Code programmiert werden. www.l-tek.net...
- Seite 12 Eingabe den Fehlerton. Nach einem Fehlerton können Sie die Fehlerton nächste Eingabe machen, Sie brauchen den Programmiervorgang nicht zu beenden. Wenn Sie mit Ihren Eingaben fertig sind, legen Sie den Hörer auf. Auf den nachfolgenden Seiten werden die Programmiermöglichkeiten näher beschrieben. www.l-tek.net...
- Seite 13 (authorisierte Personen, geschlossene Türstation, Fernprogrammieren) Programmierablauf mit PIN-Code Rufen Sie von beliebiger Nebenstelle aus die Türstation an. Sie können nun sprechen und hören. Geben Sie zuerst den 4-stelligen PIN-Code ein und dann der Reihe nach die gewünschten Programmiersequenzen. 1 2 3 4 ...24 www.l-tek.net...
- Seite 14 Mit diesen Programmiersequenzen stellen Sie die Außenlautstärke ein. Wählen Sie Stern 7 und geben Sie danach den Zahlenwert für die gewünschte Außenlautstärke ein. 1= ruhiges Wohngebiet 2= Orstbereich 3= verkehrsreiches Stadtgebiet 4= Baustelle / Industrielärm Schließen die Eingabe mit Stern ab. www.l-tek.net...
- Seite 15 Haltezeit AUS Mit der sprachgesteuerten Haltezeit kann die fest eingestellte Gesprächsdauer um bis zu 100 Sekunden verlängert werden. Die Sprachsteuerung ist vom Teilnehmer im Haus abhängig. Solange dieser deutlich spricht und keine langen Sprechpausen macht, wird die Gesprächsdauer verlängert. www.l-tek.net...
- Seite 16 Sie danach den Zahlenwert für die gewünschte Empfindlichkeit der Sprachsteuerung ein. 6= unempfindlich (lärmbelastete Umgebung) 7= mittel 8= normal (ruhiges Wohngebiet, kaum Hinter- grundgeräusche an den internen Sprechstellen) 9= empfindlich (sehr leise Gesamtumgebung) Schließen die Eingabe mit Stern ab. www.l-tek.net...
- Seite 17 Wählen Sie Stern 9 und geben Sie danach den Zahlenwert für die gewünschte Anschlußimpedanz ein. 0= Freizeichenunterdrückung AUS (volle Aussenlautstärke) Freizeichenunterdrückung EIN normal Freizeichenunterdrückung EIN leise (Unterdrückung hoch) Freizeichenunterdrückung EIN sehr leise (Unterdrückung sehr hoch) Schließen die Eingabe mit Stern ab. www.l-tek.net...
- Seite 18 Die Gesprächsdauer bei Anrufen von der Tür ist auf 60 Sek. eingestellt. Die sprachgesteuerte Haltezeitverlängerung ist ausgeschaltet. Die a/b Impedanz ist auf normal (Fritzbox) eingestellt. Die a/b Empfindlichkeit ist auf normal (ruhiges Wohngebiet) eingestellt. Die Aktivierung bei Internanruf wird auf “sofort” eingestellt. Die Freizeichenunterdrückung ist aus. www.l-tek.net...
- Seite 19 Türgespräch von innen (Hinaushören zur Tür) Der interne Teilnehmer kann das Türgespräch auch selbst eröffnen. Hörer abheben und die Nebenstelle anrufen an der die Türsprechstelle angeschlossen ist. Wie oben beschrieben ist auch hier Türöffnen und manuelles Beenden möglich. Danach Hörer auflegen. www.l-tek.net...
- Seite 20 Technische Daten Anzahl der anschließbaren 1 (TAB1) Klingeltaster 4 (TAB4) Länge der programmierbaren 24 Ziffern Zielrufnummer mit Stern und Raute Tonwahl MFV (Dauer/Pause) 100 ms / 100 ms Schaltdauer Türöffner / Schaltkontakt 5 s (einstellbar) Gesprächsdauer bei Ruf von aussen 60 s (einstellbar) Gesprächsdauer bei Ruf von innen...
